1、外径千分尺的结构及各部名称

千分尺（又称螺旋测微器）的种类很多，按用途分有外径、内径、深度、螺纹、公法线千分尺等，由于测微螺杆的精度受到制造上的限制，移动量通常为25mm，所以常用的测量范围分0~25mm、25~50mm、50~75mm、75~100mm等，每隔25mm一挡，千分尺的测量精度为0.01mm，高于游标卡尺的测量精度。

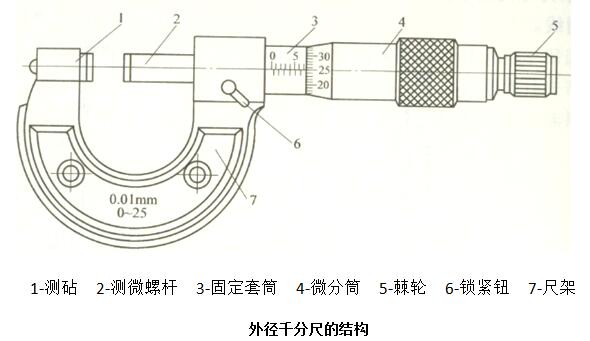

外径千分尺的结构由固定尺架、测砧、测微螺杆、固定套管、微分筒、测力装置等组成，详见下图。

2、外径千分尺的读数原理

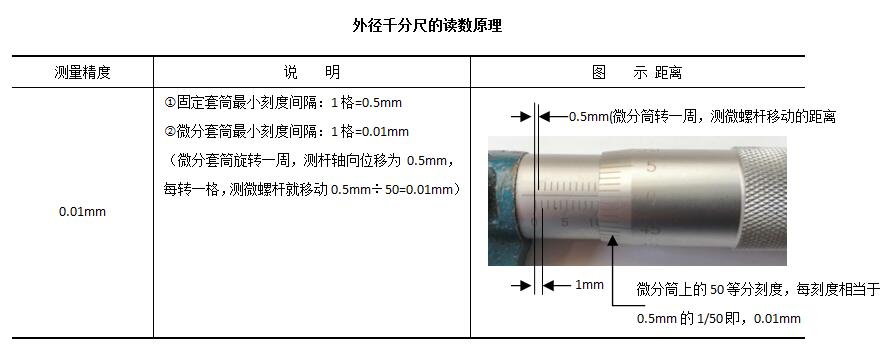

    通过螺旋传动，将被测尺寸转换为丝杠的轴向位移和微分筒的圆周位移，从固定套筒刻度和微分套筒刻度上读取测量头和测杆测量面间的距离，如下表。

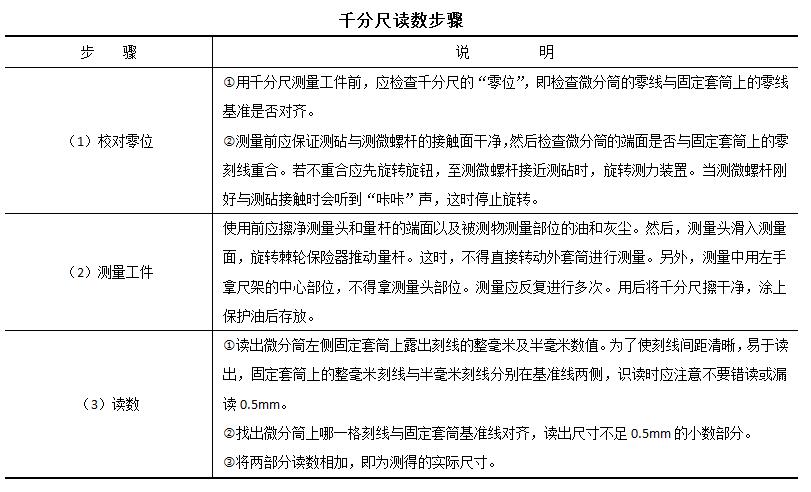

千分尺的读数及测量方法演示视频
