1、游标卡尺的种类及结构形式

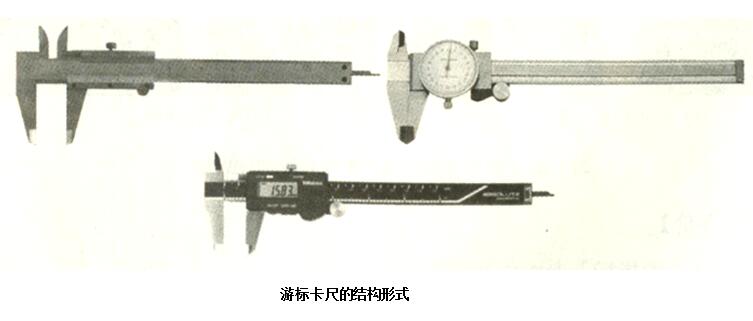

按结构形式分为普通式游标卡尺、带表游标卡尺和数显式游标卡尺等。根据所测零件尺寸的不同，游标卡尺有很多规格，按测量范围不同，常用的有0~125mm、0~150mm、0~200mm、0~3000mm。（参照下图）

2、游标卡尺的读数方法

首先，读出游标零线（在尺身上若干毫米的后面）：其次，看游标上哪一条刻线与尺身上的刻线相对齐，把尺身上的整毫米数和游标上的小数加起来，即为测量的尺寸读数。

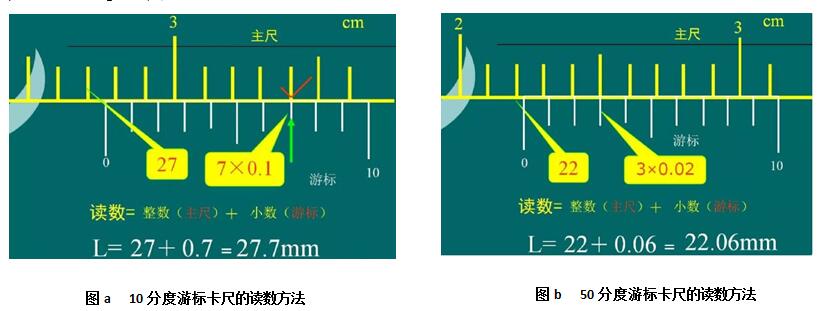

游标卡尺一般分为10分度、20分度和50分度三种，10分度的游标卡尺可精确到0.1mm（参照下图a） , 20分度的游标卡尺可精确到0.05mm, 而50分度的游标卡尺则可以精确到0.02mm（参照下图b）。

3、游标卡尺的测量范围

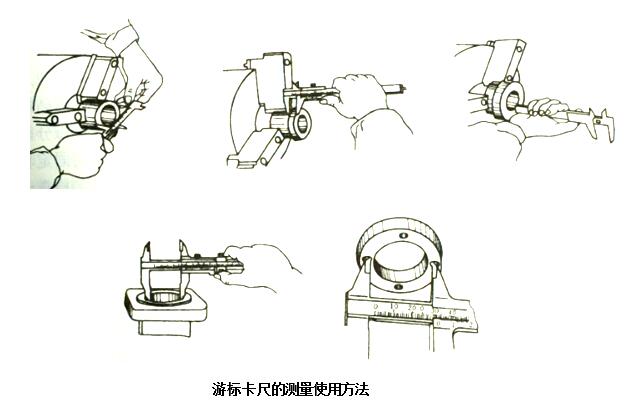

游标卡尺的测量范围很广，它可以直接量出工件的外径、孔径、长度、宽度、深度和孔距等尺寸。

游标卡尺的读数及测量方法演示视频
