平面立体及表面上的点、线的投影
  • 1 教学视频
  • 2 教学辅助视频
  • 3 PPT
  • 4 习题集

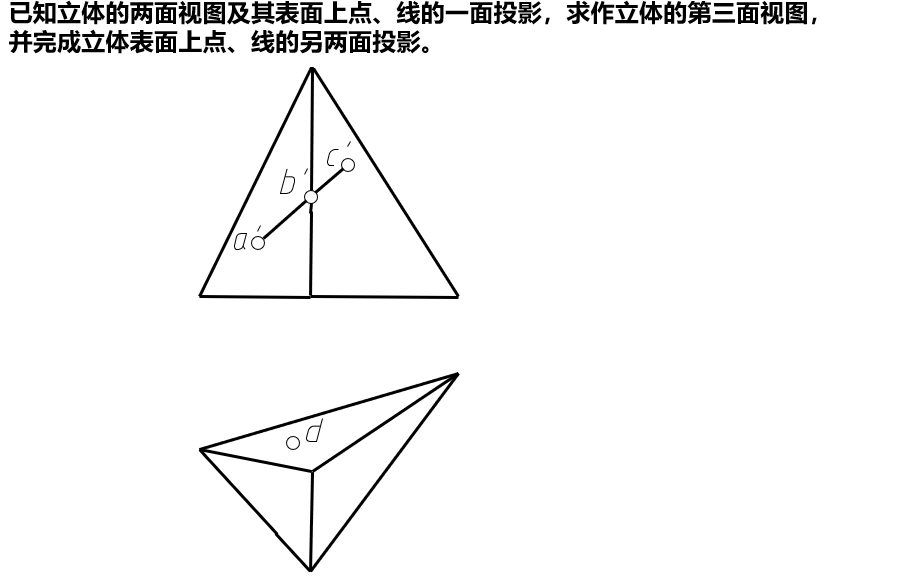

立体表面取点的投影方法：

  1. 补全立体的第三投影

  2. 属于平面点的投影做题思路

    （1）判断点的空间位置

    （2）找点的第二投影

            利用积聚性找出（点所在面在某面投影有积聚性时）

               或者利用辅助线求（辅助线可以是连接锥顶的线，也可以是过点作平行于某条棱线的线）

        （3）二求三（根据点的投影规律求出第三投影）

        （4）判别可见性

          点所在面的投影为可见的话，点的投影为可见；反之为不可见。

棱柱的投影特点

 一面投影为多边形，另外两面投影为多个矩形。

棱锥的投影特点

 一面投影为外框为多边形，内部为多个三角形；另外两面投影为多个三角形。
