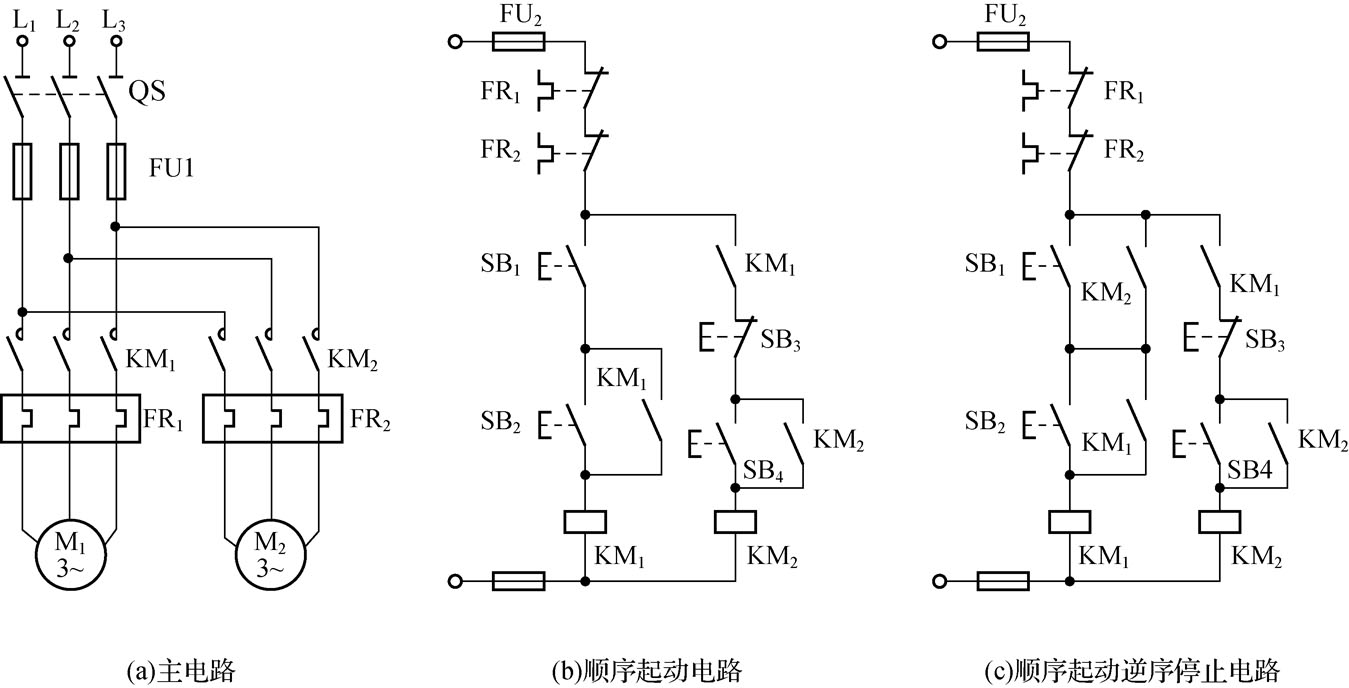

                   顺序控制电气原理图

                 电气控制设计案例

-----皮带运输机控制

控制要求：

有一台三级皮带运输机，分别由M1、M2、M3三台电动机拖动，其动作顺序如下：

（1）起动要求按M1→M2→M3顺序起动；

（2）停车要求按M3→M2→M1顺序停车；

（3）上述动作要求有一定时间间隔。

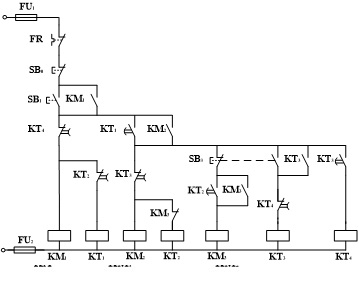

设计参考图：

SB1为起动按钮；SB3为停止按钮；KT1、KT2分别为M1、M2顺序起动延时时间继电器；KT3、KT4分别为M2、M1顺序停止延时时间继电器。
