一、知识目标

1、局部放大图

2、简化画法

二、学习任务

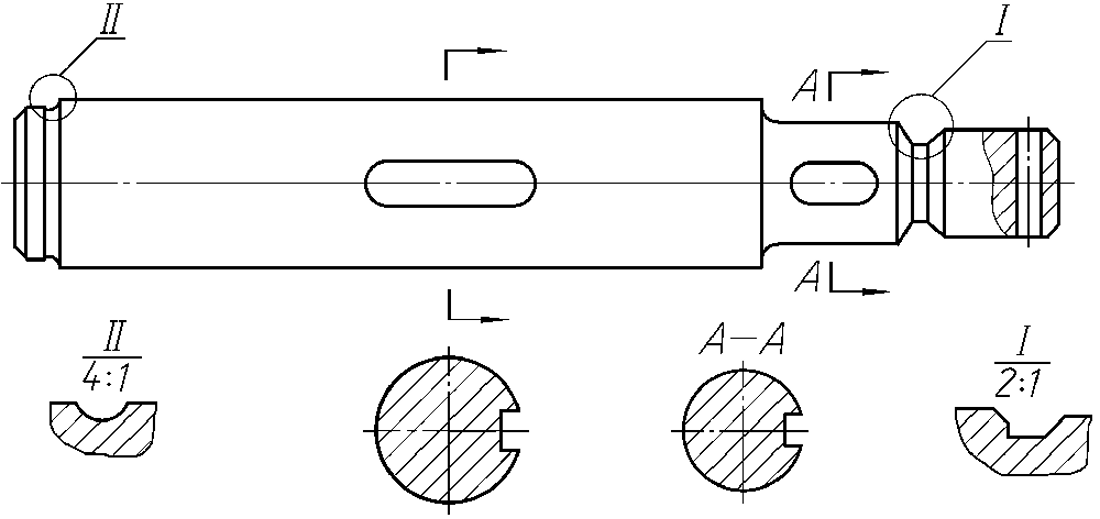

<一>、局部放大图——将机件的部分结构用大于原图形所采用的比例画出的图形。

<二>、简化画法

 1．对称机件的视图可只画一半或1/4，并在对称中心线的两端画两条与其垂直的平行细实线。这种简化画法是局部视图的一种特殊画法。

2．在不致引起误解时，图形中用细实线绘制的过渡线和用粗实线绘制的相贯线，可以用圆弧或直线代替非圆曲线，也可以用模糊画法表示相贯线。

 3．当机件上有较小结构及斜度等已在一个图形中表达清楚时，在其他图形中可简化表示或省略。

4．机件中与投影面倾斜角度不大于30°的圆或圆弧的投影可用圆或圆弧画出。

5．当不能充分表达回转体零件表面上的平面时，可用平面符号（相交的两条细实线）表示。

6．对于机件的肋、轮辐及薄壁等，这些结构都不画剖面符号，而用粗实线将它们与其邻接部分分开。当零件回转体上均匀分布的肋、轮辐、孔等结构不处于剖切平面上时，可将这些结构旋转到剖切平面上画出。

7．当机件具有若干直径相同且按规律分布的孔（圆孔、螺孔、沉孔等）时，可以仅画出一个或几个，其余只需表示出其中心位置即可。

 8．当机件上具有相同结构（齿、槽等）并按一定规律分布时，应尽可能减少相同结构的重复绘制，只需画出几个完整的结构，其余可用细实线连接。

9．较长机件沿长度方向的形状一致或按一定规律变化时，可断开后缩短绘制，但尺寸仍按机件的设计要求标注。
