一、知识目标

1、断面图的概念

2、移出断面图

3、重合断面图

二、学习任务

<一>、断面图——假想用剖切面将机件的某处切断，仅画出其断面的图形，简称断面。

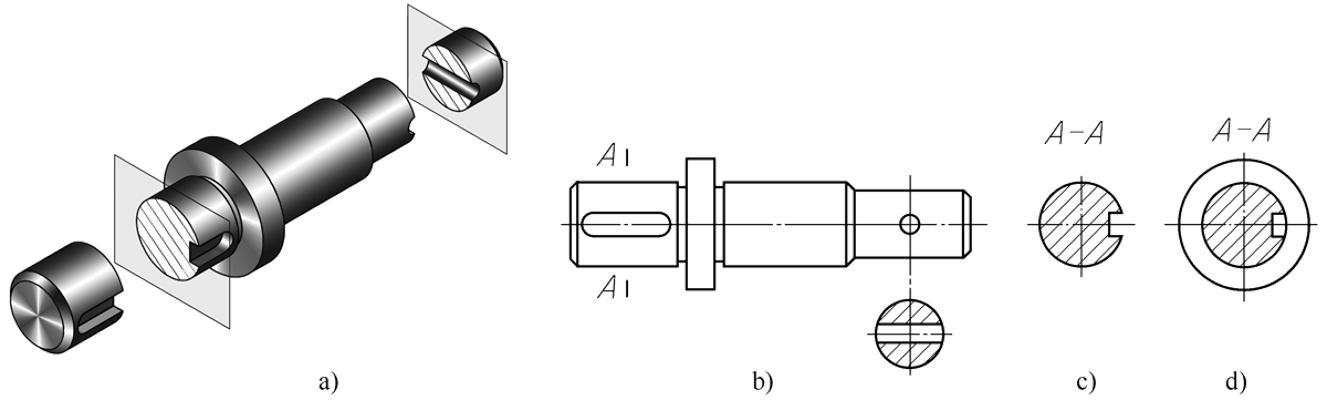

                                                                     断面图与剖视图的比较

<二>、移出断面图——画在视图之外的断面图称为移出断面图。

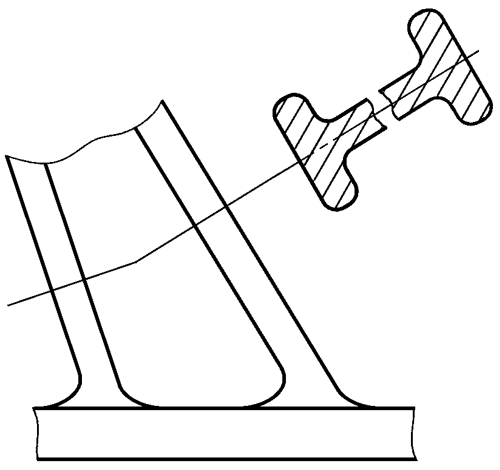

        移出断面图的轮廓线用粗实线绘制。由两个或多个相交的剖切平面获得的移出断面，中间一般应断开。

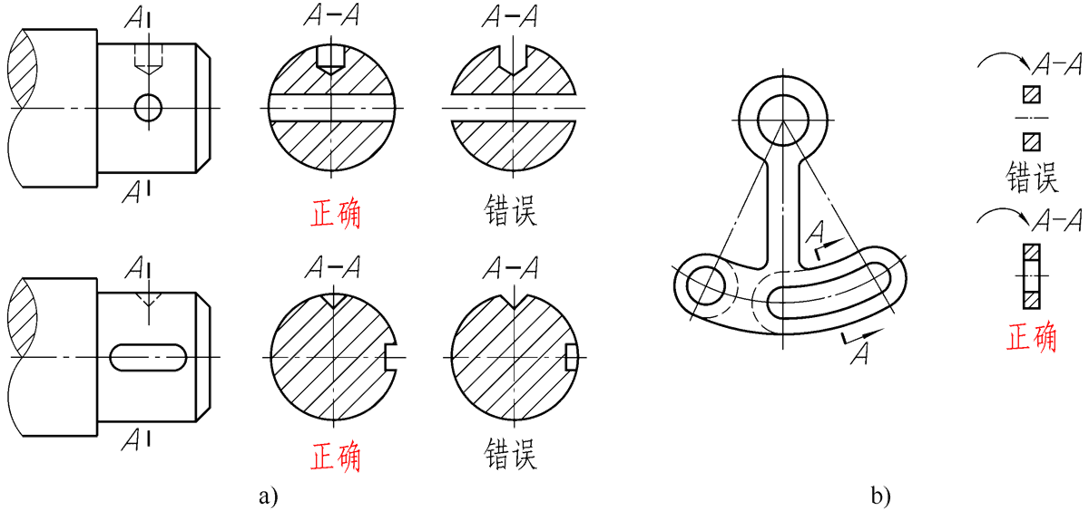

当剖切平面通过回转面形成的孔或凹坑的轴线，或通过非圆孔会导致出现完全分离的断面时，则这些结构按剖视图要求绘制。

                                       断面图的特殊画法

<三>、重合断面图——将断面图形画在视图之内的断面图。

        重合断面的轮廓线用细实线绘制。当视图中的轮廓线与重合断面的图形重叠时，视图中的轮廓线仍应连续画出，不可间断。

        重合断面的标注规定不同于移出断面。对称的重合断面不必标注；不对称的重合断面，在不致引起误解时可省略标注。

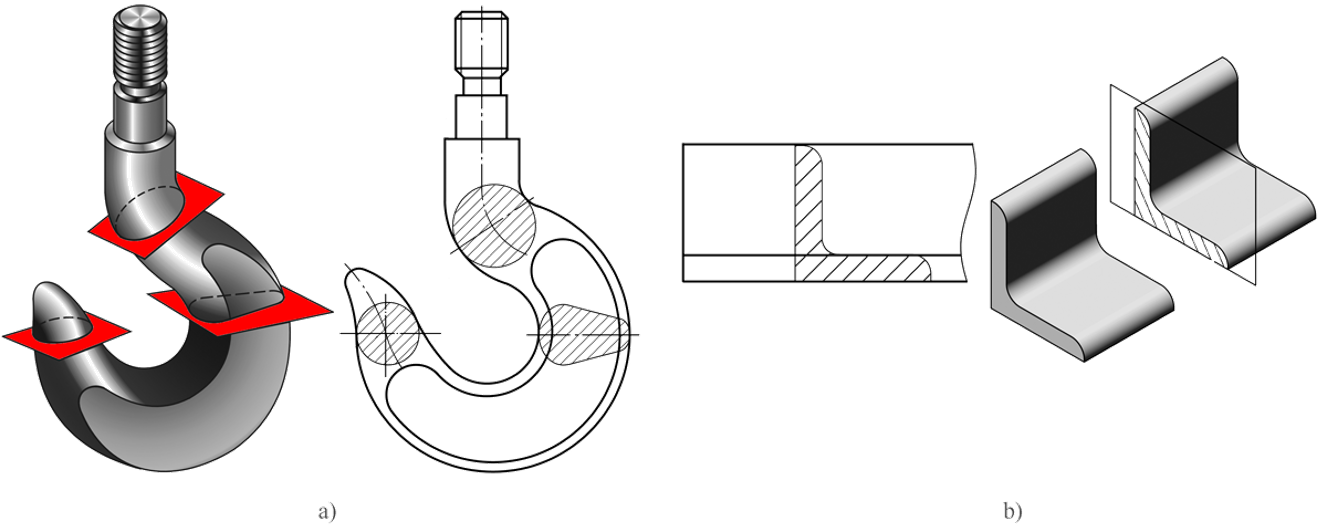

                                                     重合断面图

 断面图（7'30''）

  移出断面图典例（4'30"）
