剖视图
  • 1 知识要点
  • 2 模型荟萃
  • 3 在线测试

一、知识目标

1.掌握剖视图的形成、画法和标注;

2.熟练掌握全剖视图、半剖视图、局部剖视图的画法和适用范围;

3.熟练掌握单一剖、斜剖、阶梯剖、旋转剖等各种剖切方法的画法和适用范围。

二、学习任务

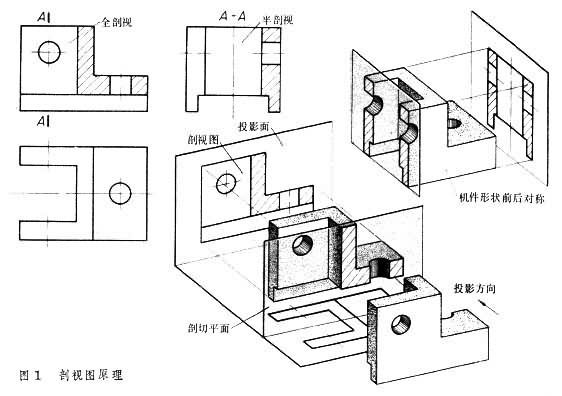

当物体内部结构比较复杂时,由于不可见,在视图中就会出现许多表达內形的虚线。如果虚线较多,或者虚线与实线重叠交错,就会使图形表达不够清晰,不便于绘图、读图及尺寸标注,如图1。为能清晰、合理地表达物体內形,国家标准规定采用剖视图,如图2。

<一>、剖视图 ——在机械制图中假想用剖切面剖开机件,将处在观察者和剖切面之间的部分移去,将其余部分向投影面投影所得的图形,简称剖视。


<二>、剖面符号

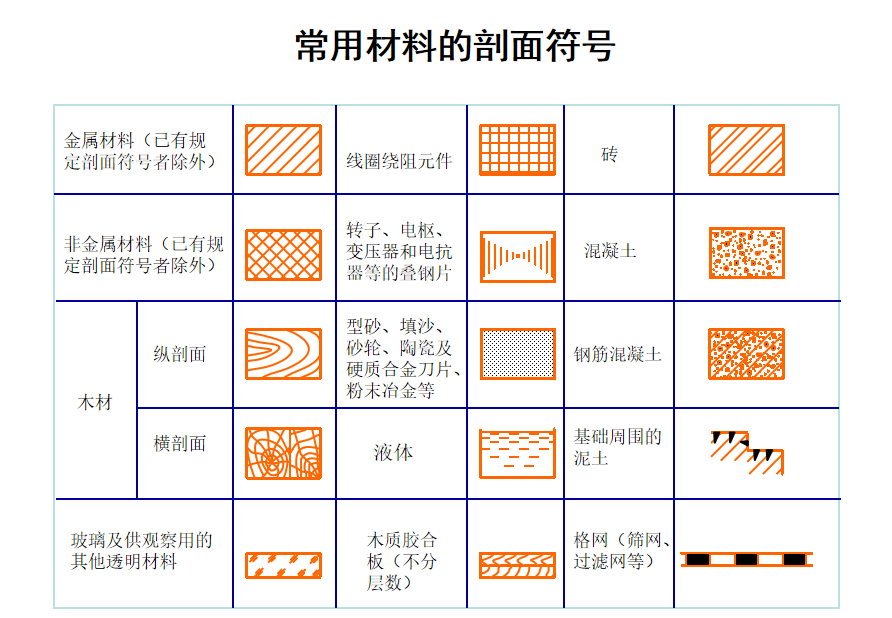

剖视图用于表示机件的内部结构。绘制剖视图时,为了分清机件内部结构的层次,规定在机件上被剖切到的切口部分画出剖面符号。根据制造机件所用的材料,应采用规定的剖面符号。
