一、知识目标

视图——绘制出物体的多面正投影图形称为视图。

1、基本视图

2、向视图

3、局部视图

4、斜视图

5、综合实例

二、学习任务

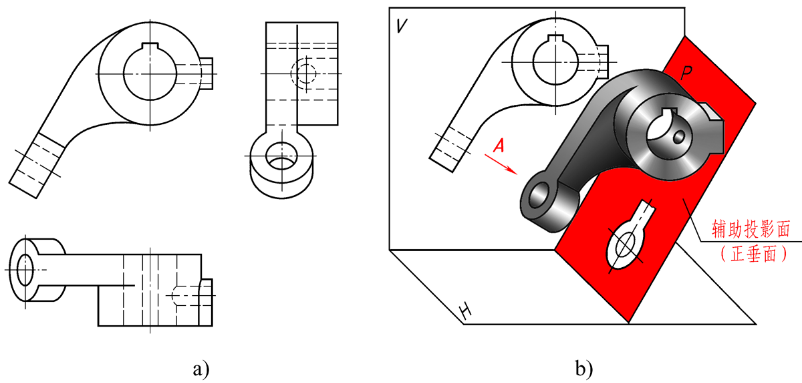

由于物体结构形状和复杂程度不同，仅采用主、俯、左三视图有时无法将它们的内、外形状准确、清晰、完整地表达出来，例如下图的压紧杆的三视图，俯视图和左视图均无法反映压紧杆倾斜部分的真实形状，不便于画图、读图和尺寸标注。为了更好地表达物体结构形状，需要引入其它更合理的表达方法。

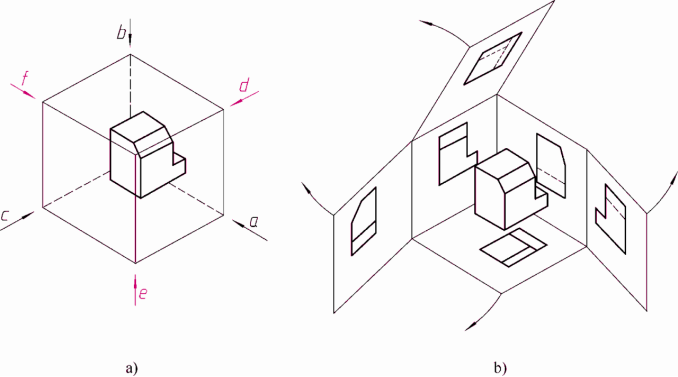

<一>、基本视图 ——将机件向基本投影面投射所得的视图。

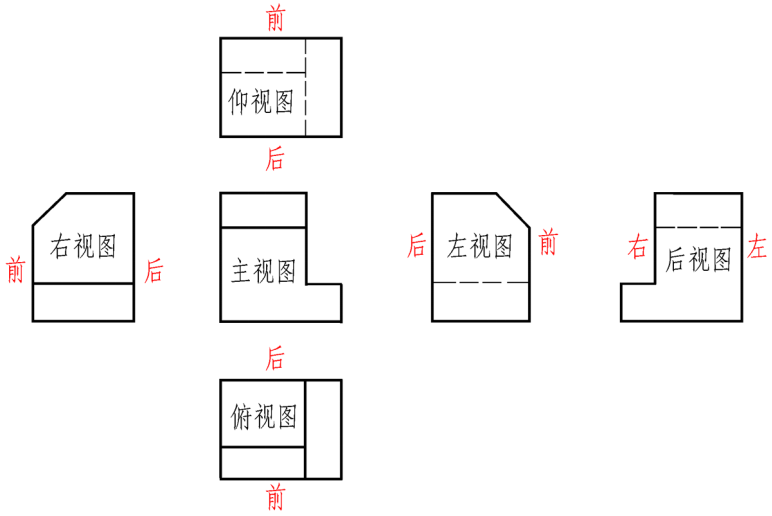

                           六个基本视图的配置和方位对应关系

<二>、向视图——可以移位配置的基本视图。

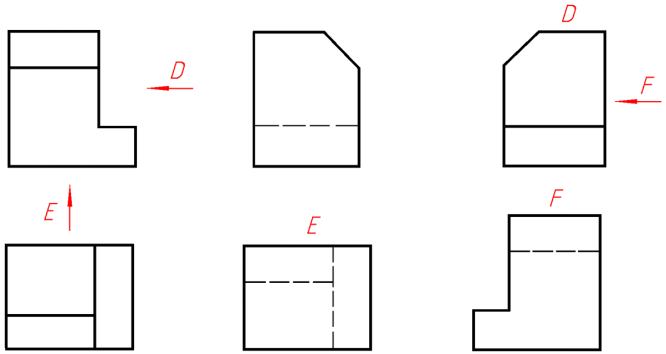

向视图及其标注

<三>、局部视图——将机件的某一部分向基本投影面投射所得的视图。

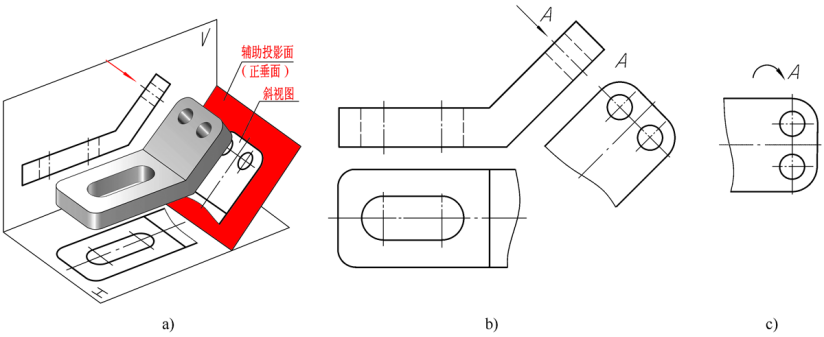

<四>、斜视图——将机件向不平行于基本投影面的平面投射所得的视图。

画斜视图时的注意事项：

（1）斜视图常用于表达机件上的倾斜结构。画出倾斜结构的实形后，机件的其余部分不必画出，此时可在适当位置用波浪线或双折线断开即可。

 （2）斜视图的配置和标注一般按向视图相应的规定，必要时允许将斜视图旋转配置。此时应按向视图标注，且加注旋转符号。

<五>、综合实例

                                                      压紧杆

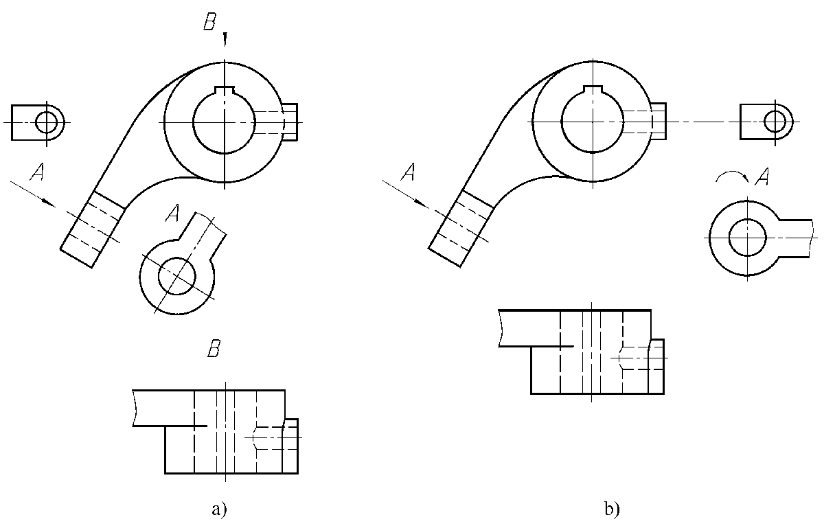

                                                  压紧杆的表达方案

 一、基本视图和向视图

二、局部视图和斜视图
