正投影作图基础
  • 1 知识要点
  • 2 在线测试

一、知识目标

1、清晰认识投影法的类别

2、掌握三视图的形成及其投影规律


二、学习任务

<一>、投影法分类

投影法可分为两大类:中心投影法、平行投影法。

1、中心投影法

(1)、定义:投影线汇交于一点的投影方法。

(2)、特点:投影比实物大,立体感强。

(3)、适用:外观图,美术图,照相等。

2、平行投影法

(1)、定义:投影线相互平行的投影方法。

a、 斜投影

平行投影中,投影线与投影面倾斜时的投影。

b、正投影(普遍采用)

 平行投影中,投影线与投影面垂直时的投影。


<二>、三视图的形成及其投影规律

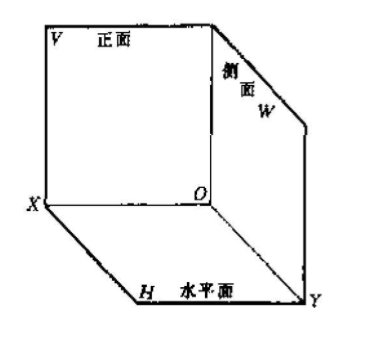

1、三投影面体系的建立

为了准确地表达物体的形状和大小,我们选取互相垂直的三个投影面。


正立投影面:简称正面     用 V 表示

水平投影面:简称水平面   用 H 表示

侧立投影面:简称侧面     用 W 表示

    OX轴:V面与H面的交线。

    OY轴:H面与W面的交线。

    OZ轴:V面与W面的交线。

    OX轴、OY轴、OZ轴的交点为圆点

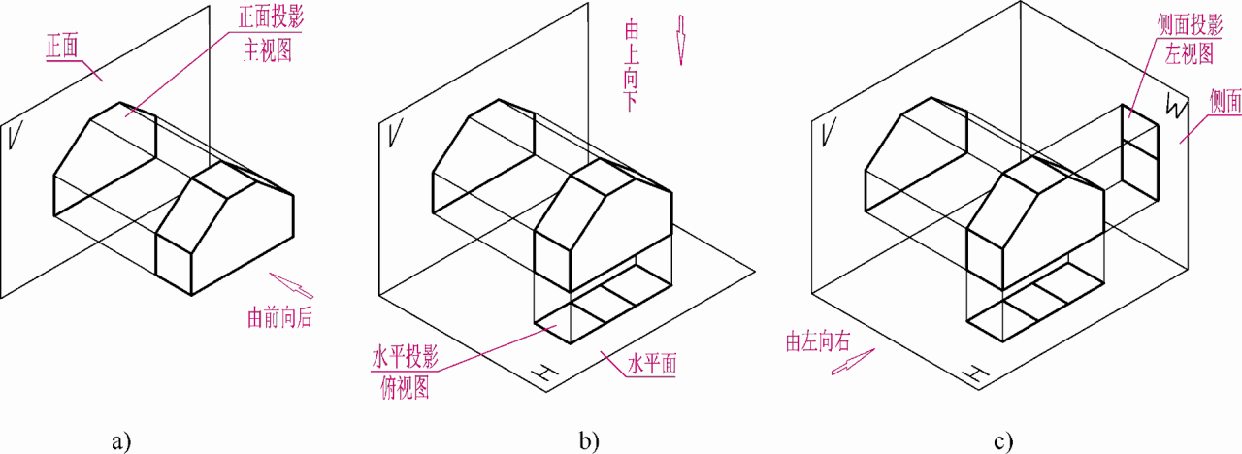

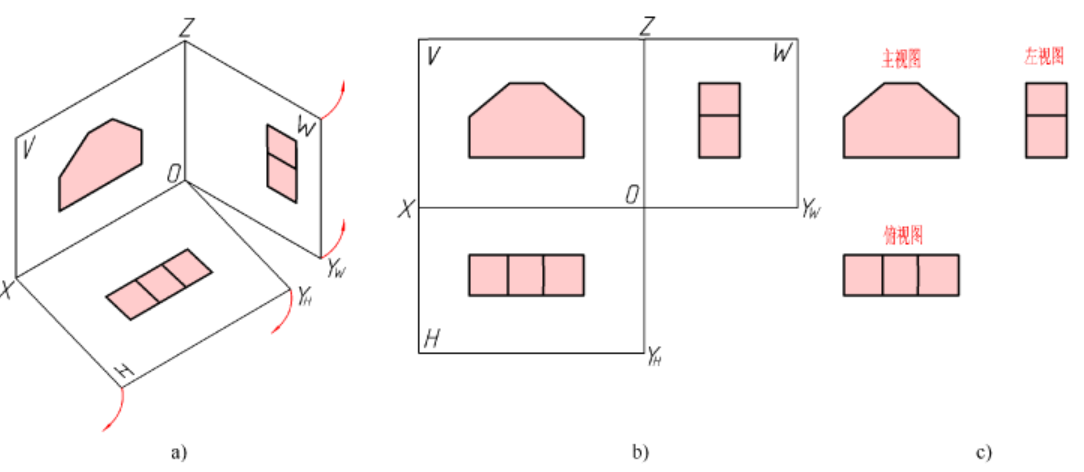

2、三视图的投影对应关系


主视图:正面投影(由物体的前方向后方投射所得到的视图)

俯视图:水平面投影(由物体的上方向下投射所得到的视图)

左视图:侧面投影(由物体的左方向右方投射所得到的视图)


主、俯视长对正(等长)。

主、左视高平齐(等高)。

俯、左视宽相等(等宽)。

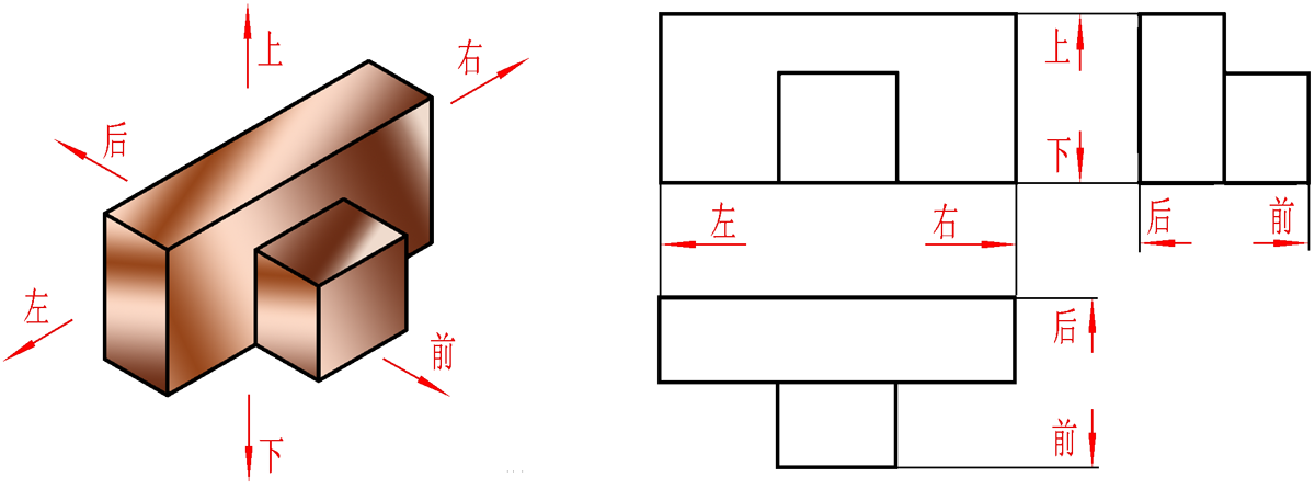

   主视图反映了物体的上、下、左、右方位。

   俯视图反映了物体的前、后、左、右方位。

   左视图反映了物体的上、下、前、后方位。
