螺纹轴的测绘

任务描述

轴类零件是一种常用的典型零件，主要用于支承齿轮、 带轮等传动零件，并用于传递运动和扭矩，故其结构组成中具有许多外圆、内孔、轴肩、螺纹、螺纹退刀槽、砂轮越程槽和键槽等表面。本次任以螺纹轴为例主要了解轴类零件的结构特点，视图表达方法，尺寸标注，合理选用技术精度，并能完整绘制出轴类零件工程图样。本次任务需要完成螺纹轴零件的测量、草图绘制、工程图绘制。

工量具准备

任务实施

一、轴类零件结构分析

轴类零件外圆用于安装轴承、齿轮、带轮等；轴肩用于轴上零件和轴本身的轴向定位；螺纹用于安装各种锁紧螺母和高速螺母； 螺尾退刀槽供加工螺纹时退刀用；砂轮越程槽则是为了能完整地磨削出外圆和端面；键槽用来安装键，以传递扭矩。轴套类零件包括各种轴、丝杆、套筒等。

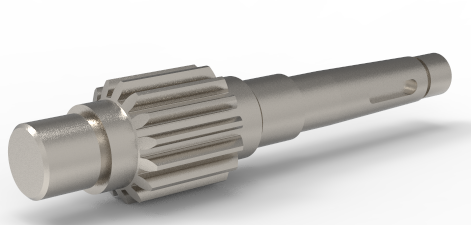

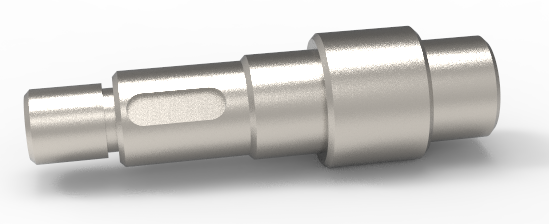

        齿轮轴                                           传动轴

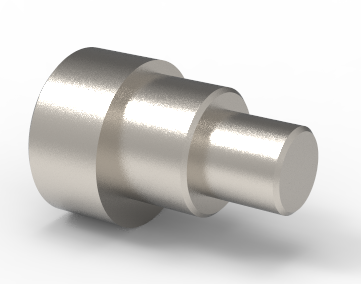

            轴套                   偏心轴

二、测量及草图绘制

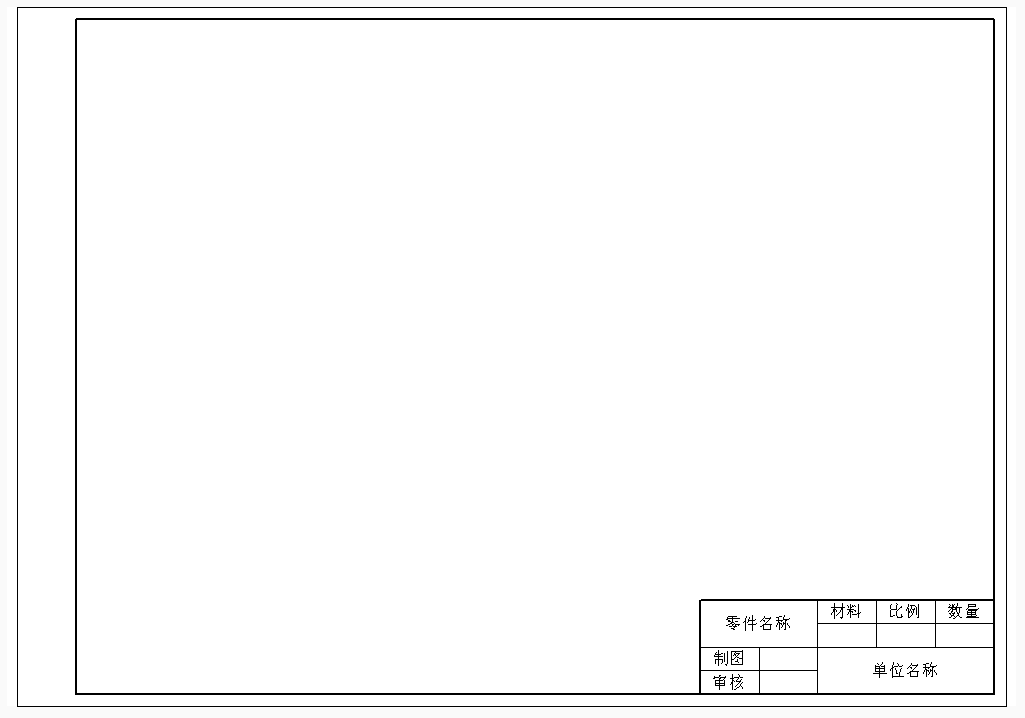

   （1）分析零件结构，根据图纸大小选取合适的比例，采用合理的表达方案详细画出零件各部分的内外部结构；

（2）选择正确的尺寸基准，画出尺寸线和尺寸界线，将测得的数据填写在尺寸线上。

（3）根据表 1-1 正确标注尺寸公差、几何公差、表面粗糙度要求及简单的技术要求。

三、绘制CAD工程图

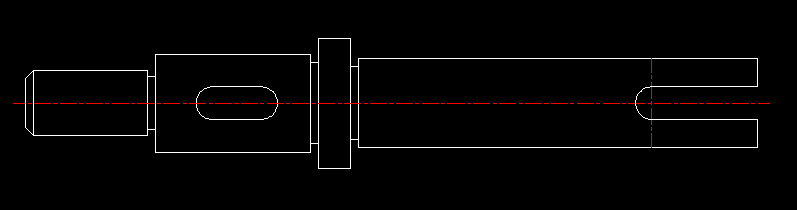

 1、绘制主视图

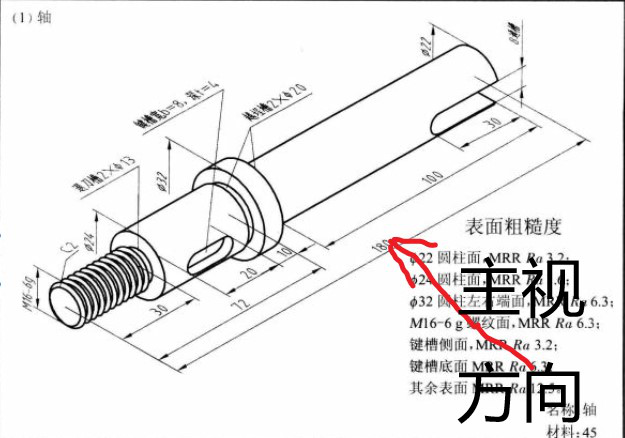

轴类零件一般在车床上加工，要按形状和加工位置确定主视图，轴线水平放置，大头在左、小头在右，键槽和孔结构可以朝前。轴套类零件主要结构形状是回转体，一般只画一个主视图。对于零件上的键槽、孔等，可作出移出断面。砂轮越程槽、退刀槽、中心孔等可用局部放大图表达。

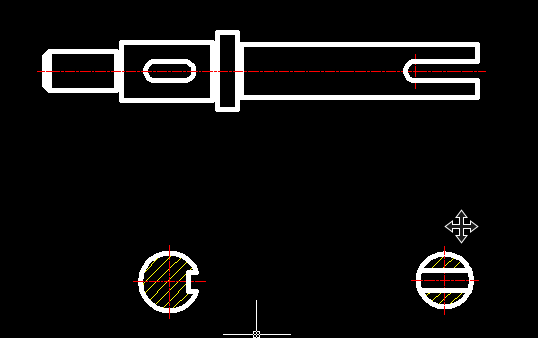

2、、绘制其他视图

3、尺寸及精度标注

按照所给的草图进行尺寸公 差、几何公差、表面粗糙度及技术 要求的标

注。
