航空工程材料

刘金铃

目录

  • 1 绪论
    • 1.1 认识材料
    • 1.2 航空结构材料的发展
  • 2 材料的结构
    • 2.1 材料的结合键
    • 2.2 晶体与非晶体
    • 2.3 晶体结构
    • 2.4 晶体缺陷
    • 2.5 相结构
    • 2.6 章节测验
  • 3 凝固与结晶
    • 3.1 章节简介
    • 3.2 凝固过程
    • 3.3 均匀形核
    • 3.4 非均匀形核
    • 3.5 晶体生长
    • 3.6 纯金属的结晶
    • 3.7 合金的结晶
    • 3.8 章节测验
    • 3.9 任务三  铁碳合金结晶过程分析
    • 3.10 任务二  纯金属的结晶
    • 3.11 第二节 纯金属的结晶
  • 4 塑性变形与再结晶
    • 4.1 章节简介
    • 4.2 材料的弹性变形
    • 4.3 单晶的塑性变形
    • 4.4 多晶的塑性变形
    • 4.5 回复与再结晶
    • 4.6 金属的塑性变形
    • 4.7 塑性变形对金属组织和和性能的影响
    • 4.8 回复与再结晶
    • 4.9 金属的热加工
    • 4.10 章节测验
  • 5 二元合金相图与铁碳相图
    • 5.1 相图的建立
    • 5.2 匀晶相图
    • 5.3 共晶相图
    • 5.4 其他相图
    • 5.5 相图与性能的关系
    • 5.6 铁碳合金相图
    • 5.7 Fe-Fe3C相图
    • 5.8 任务一  铁碳合金的相组成
    • 5.9 任务二  铁碳合金相图
    • 5.10 第一节 铁碳合金的基本组织与性能
    • 5.11 第二节 铁碳合金相图
    • 5.12 第三节 典型铁碳合金结晶过程
  • 6 热处理原理与工艺
    • 6.1 概述
    • 6.2 章节简介
    • 6.3 钢在加热时的组织转变
    • 6.4 钢在冷却时的组织转变
    • 6.5 钢的退火与正火
    • 6.6 钢的淬火
    • 6.7 淬火钢的回火
    • 6.8 钢的表面热处理
    • 6.9 章节测验
    • 6.10 第五章 钢的热处理
      • 6.10.1 第一节 钢的热处理的分类
      • 6.10.2 第二节 钢在加热时的组织转变
      • 6.10.3 第三节 钢在冷却时的组织转变
      • 6.10.4 第四节 钢的退火和正火
      • 6.10.5 第五节 钢的淬火与回火
      • 6.10.6 第六节 钢的淬透性与淬硬性
      • 6.10.7 第七节 钢的表面淬火
      • 6.10.8 第八节 钢的化学热处理
    • 6.11 金属的强化机理
  • 7 铁碳合金与合金钢
    • 7.1 章节简介
    • 7.2 钢的分类与编号
    • 7.3 钢中的杂质与合金元素
    • 7.4 结构钢
    • 7.5 工业用钢
    • 7.6 工具钢
    • 7.7 特殊性能钢
    • 7.8 章节测验
  • 8 高温合金
  • 9 轻合金
    • 9.1 铝合金
    • 9.2 钛合金
      • 9.2.1 镁合金
  • 10 复合材料
    • 10.1 章节简介
    • 10.2 复合材料
    • 10.3 常用高分子材料
    • 10.4 章节习题
    • 10.5 纤维的制备(上)
    • 10.6 纤维的制备(下)
    • 10.7 复合材料制备工艺(一)
    • 10.8 复合材料制备工艺(二)
    • 10.9 复合材料制备工艺(三)
    • 10.10 复合材料制备工艺(四)
  • 11 专题一:陶瓷基复合材料
    • 11.1 陶瓷材料
    • 11.2 复合材料制备工艺(六)
    • 11.3 复合材料制备工艺(七)
  • 12 专题二:金属基复合材料
    • 12.1 复合材料制备工艺(五)
相图与性能的关系

第五节  相图与性能的关系

合金的性能取决于它的成分和组织,相图则可反映不同成分的合金在室温时的平衡组织。因此具有平衡组织的合金的性能与相图之间存在着一定的对应关系。这可以配制合金、选择材料定工艺的参考

一、合金的使用性能与相图的关系

固溶体合金的物性能和力学性能与合金成分之间曲线系,如图3-8(a)所示。固溶体合金着溶质含量的加,晶格畸变越大,则合金的度、度、电阻率大,而电阻温度系却小。在一定成分下,它们分别达到最大或最小。固溶体合金同时具有较高的性和性,故形成的单相固溶体合金具有较合力学性能。但在一般情况下,固溶化对度与度的高有限,不能完全满足工程结构对材料性能的要求

而两相混合物合金的力学性能和物性能与成分主要呈直线变化系,但某对组织形态敏感的性能还要受到组织细密程度等组织形态的影响。

二、合金的工艺性能与相图的关系

3-9为合金的铸性能与相图的系。由图可,纯组元和共晶成分的流动性最好,缩孔集中,铸造性能好。合金的铸性能取决于结晶区间的大小,这是因为结晶区间大,就意味着相图中液相线与固相线之间的距离越大,合金结晶时的温度范围也大,这使得形成枝晶偏析的倾向增大,同时容易使先结晶的枝晶阻碍未结晶的液体的流动,而降低其流动性,增多分散缩孔,因此铸性能。反之结晶区间小,则铸性能好。所以,铸造合金常选共晶或接近共晶的成分。

单相合金的变形力小,不易开裂,有较性,故力加工性能。当合金中出现二相,特别是存在较多的很的化合物时,其力加工性能更差

单相合金的切削加工性能,其原因是度低,容易粘刀,表现为不易断屑,表面粗糙度大等,而当合金为两相混合物时,切削加工性能得到改善

      (a)                     (b)                          (a)                          (b)

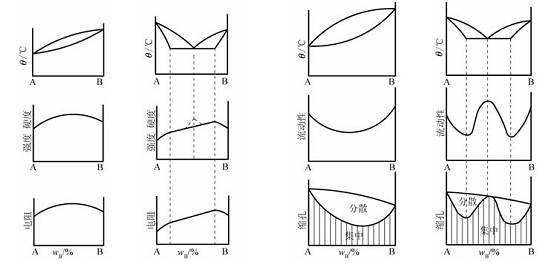

   图3-8  合金的物理及力学性能与相图的关系         图3-9  合金的铸造性能与相图的关系

显微镜下钢铁之美
