工业生产中广泛应用合金材料。合金优异的性能与合金的成分、晶体结构、组织形态密切相关。我们需要了解合金性能与这些因素之间的变化规律，相图是研究这些规律的重要工具，作为相图基础和应用最广的是二元合金相图。



第一节  相图的建立

相图是表示合金系在平衡条件下,在不同温度、成分下的各种合金相之间关系的图解,也称平衡图或状态图。合金在极其缓慢冷却条件下的结晶过程，一般可以认为是平衡的结晶过程。应用合金相图，可清晰了解合金系在缓慢加热或冷却过程中的组织转变规律。所以，相图是选择合金、进行金相分析、制定铸造、锻压、焊接、热处理等热加工工艺的重要依据。二元合金相图是表示两种组元构成的具有不同比例的合金，在平衡状态(即极其缓慢加热或冷却的条件)下，随温度、成分发生变化的相图。

目前，合金相图主要还是应用实验方法测定出来的。如热分析法，膨胀法，磁性法等。

这里简单介绍采用热分析实验法建立相图：首先配制若干组不同成分的合金，然后将不同成分的熔融态合金，以极缓慢的冷却速度冷却，用热分析法测定它们的冷却曲线(温度―时间曲线)；其次找出各冷却曲线上的临界点(即转折点和平台)的温度值。在温度―成分坐标系中标注各临界点，用平滑曲线连接相同意义的临界点，即得出该合金的相图，如图3-1所示。

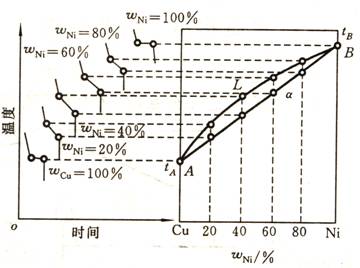

图3-1  Cu-Ni相图的测定
