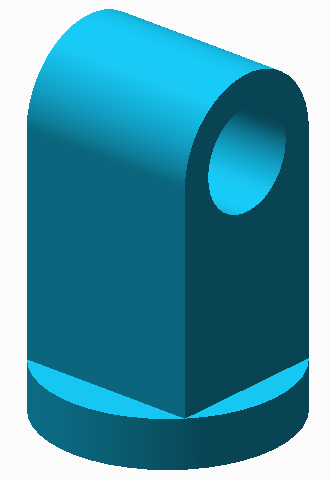

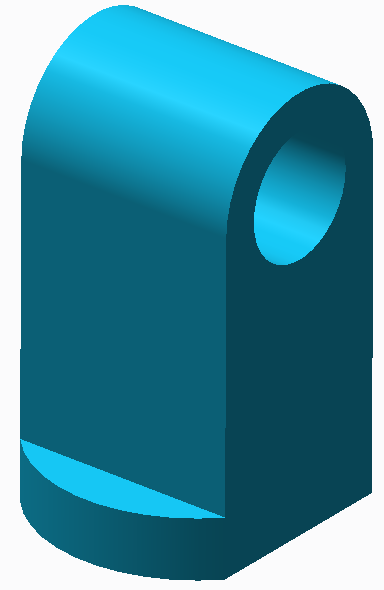

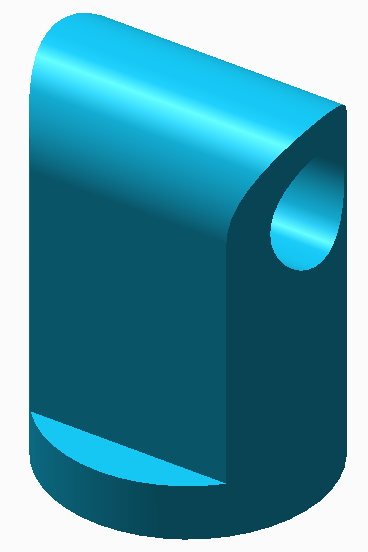

1、观察并比较下列形体的形状特点，分别作出其三视图。

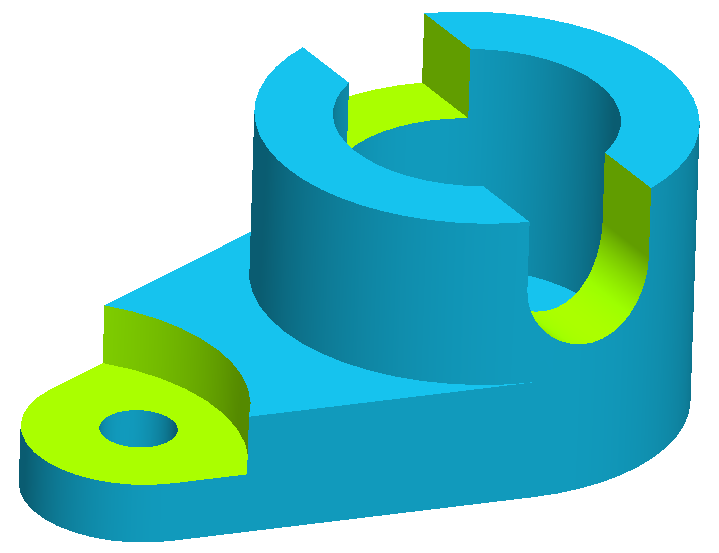

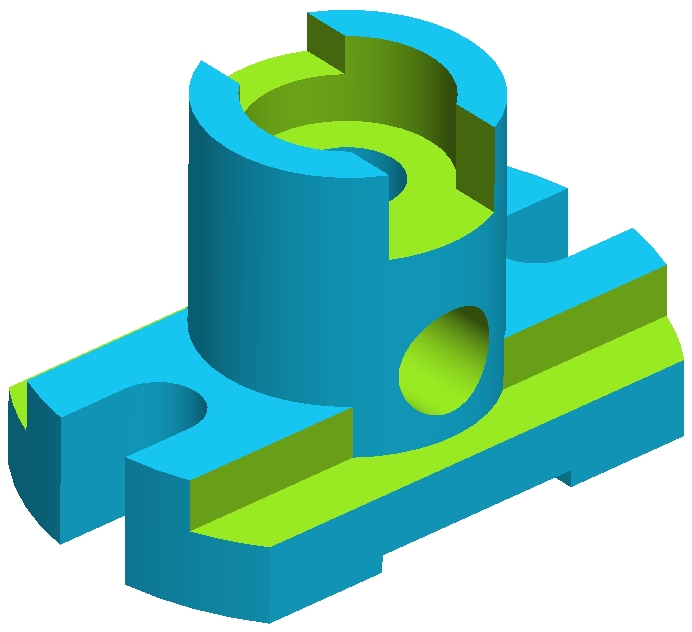

2、模型任选其一，分析其结构特点，用合适比例在A4图纸上徒手完成三视图，并标注尺寸。

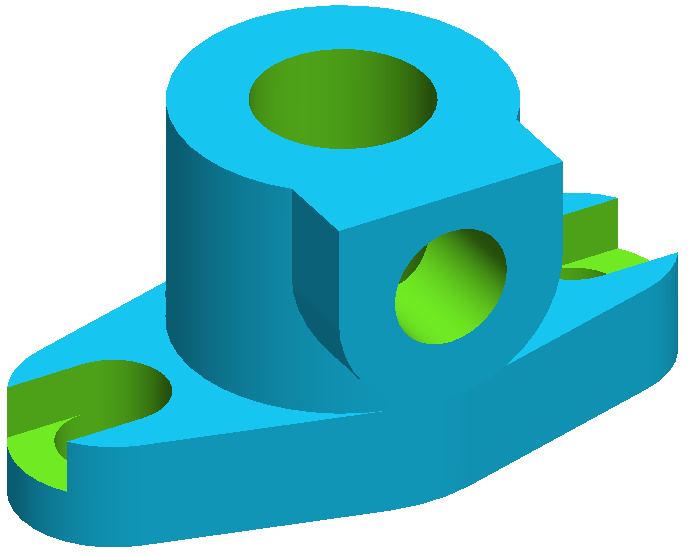

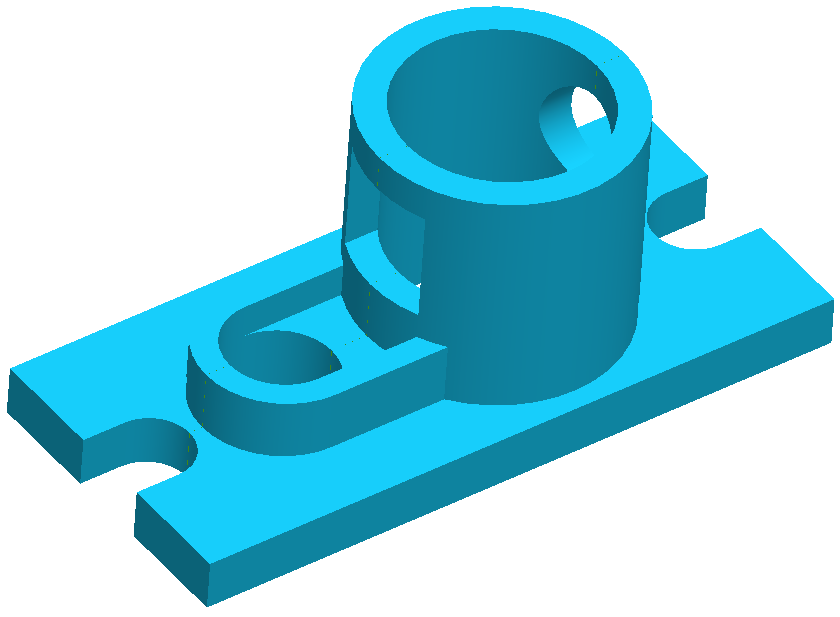

3、模型任选其一，分析其结构特点，用合适比例在A4图纸上徒手完成三视图，并标注尺寸。

1、形体分析；

2、确定主视图

     ① 明确形体安放位置

     ② 明确投影方向：选择最能反映形体形状结构的方向。

3、轻绘底稿：

     ① 先定位后定形；

     ② 先主后次：先画主要基本体，后画次要基本体；

     ③ 先实后虚：先画外形，后画内形；

     ④ 先画每个基本体的特征视图，后画其它。

4、检查，加深轮廓线；

5、尺寸标注：注意标注的完整性和清晰性。

6、检查，完善。

1、组合体是由简单几何形体组合而成；从工程设计角度看，组合体也可以理解为是去掉工艺结构和标准结构后的零件原型。

2、形体分析法是组合体构形、画组合体视图、读组合体视图和尺寸标注的基本方法，也是将复杂工程问题简单化的一种思维方法。

3、尺寸标注是工程设计中的一项重要内容。自觉执行国家标准是正确标注组合体尺寸的基本前提；尺寸标注的完整性和清晰性应基本满足工程实际和加工制造的需求。
