第二节  曲线的透视（二）

5.对称曲线：对称曲线是我们在做工业产品设计时长用到的，因为很多工业产都是轴对称图形，即以中心线为轴，两边的图形可以对折重叠在一起。比如汽车，船舶等。我们通常的做法是讲产品的平面图按透视的画法先画好，然后在它的基础上确定轮廓线等。

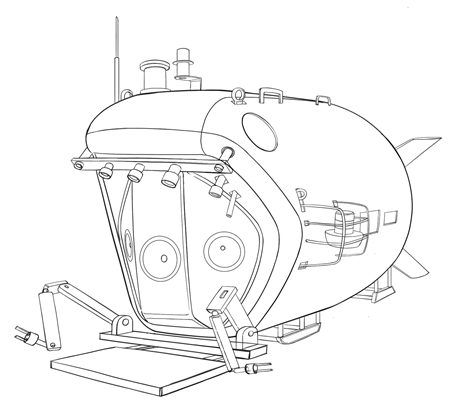

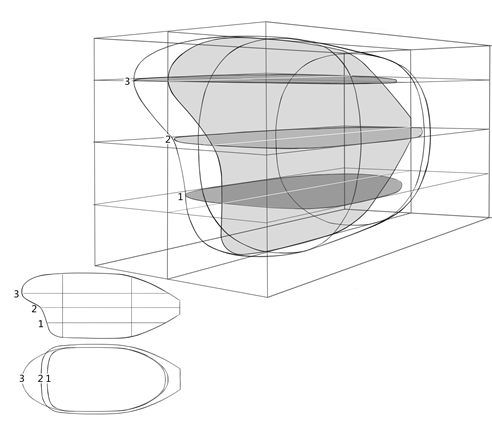

如下图是蛟龙号[1]科考潜艇透视图的最初曲线构建图。首先将蛟龙号的水平方向方向进行“切片”处理。分别得到123三个平面曲线，这三个曲线是对称形态，体现蛟龙号在三个不同水平位置的形态。在透视图中对应的水平高度绘制这三个水平曲线，并最终将边缘点进行曲线连接就得到蛟龙号的透视曲面形态。水平曲线的切片越多，得到的曲面形态越准确，图z122是在此曲线基础上完成的蛟龙号透视草图绘制。

[1]蛟龙号载人潜水器是一艘由中国自行设计、自主集成研制的载人潜水器，也是863计划中的一个重大研究专项。2010年5月至7月，蛟龙号载人潜水器在中国南海中进行了多次下潜任务，最大下潜深度达到了7020米。

课后作业：通过余点透视方法，绘制一个对称造型的玩具，要求有完整的透视作图过程。
