第一节 曲线的透视（一）

      和圆形相比，曲线的自由度就更大一些，我们只有把曲线归纳为方形内部的曲线，并找到与方形相关的关键点来确定曲线的形态。也更容易通过方形的透视，间接研究曲线的透视。

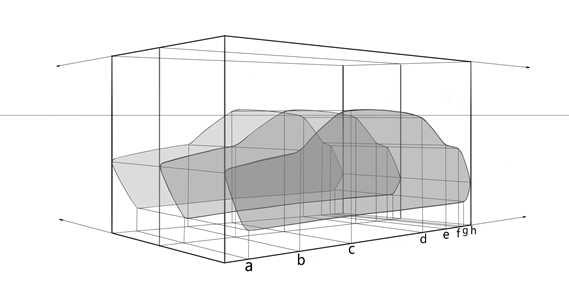

 1.平行曲线：所谓平行曲线，从视觉上看就是走势和形状完全相同的两条或多条曲线，通常情况下我们将曲线所在的方形按相应的透视画法画好，然后在方形内找曲线的关键点，最后连接关键就形成了一条曲线，另外一条平行的曲线通过从已有关键点引导线的形式，找到另外对应的曲线上的关键点，同样连接这些关键点，得到另外一条与之相平行的曲线，如下图所示。

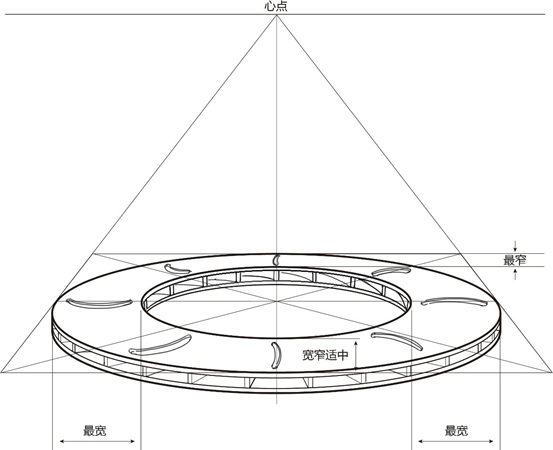

 2.同心圆曲线：将半个半个的同心圆错位相连，就形成了类似S形的连续曲线，这种S形鼓起部分的两侧变现我们就呈之为同心圆曲线。这种图形的结构如同汉字的“回”字，平行于画面的两曲线之间的距离窄，垂直于画面的两曲线之间的距离宽，如下图所示。

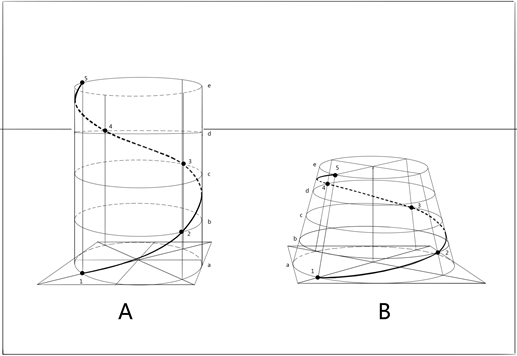

 3.螺旋曲线：沿着圆柱的侧面均匀旋转上升的曲面叫做螺旋曲线，最直观的例子就是弹簧。画螺旋曲线时，我们先用透视画法画好圆柱，在圆柱上按比例要求做正方形投影透视网格，然后将网格的对角线连接就可以了,以圆柱为平台所得的螺旋线半径不变，以圆台为平台所得的螺旋线半径渐渐改变，如下图所示。

 4.图纹的透视：这种透视比较简单，我们一般讲需要绘制图纹的曲面先做透视画法画好，然后将需要的图纹按比例寻找对应的关键点，之后连接关键点进行描绘就可以了，关键点越多，所描绘的透视状态越准确，当然，我们要根据实习需要来确定关键点的多少，过多的关键点会增加时间成本。

课后作业：根据课堂知识点，尝试绘制各种有规律的曲线形态的透视图形。
