加工工艺规程编制

[项目导入]

2019年9月，学院承接了某公司一批槽形凸轮零件样板件的外协加工订单，生产类型为单件。其外轮廓已经由前道工序加工，本工序的任务就是加工凸轮槽与Φ12mm和Φ20mm的两个孔。

    材料：HT200

    要求：分析其数控铣削加工工艺，编制数控加工工艺过程卡、工序卡、刀具卡等工艺规程。

[学习目标]

1、知识目标：掌握零件加工工艺规程文件编制。

2、情感目标：培养细致严谨、认真钻研的工匠精神

3、能力目标：培养独立分析问题和解决问题的能力、团结协作的团队精神



[项目实施]

    填写数控加工工序卡片

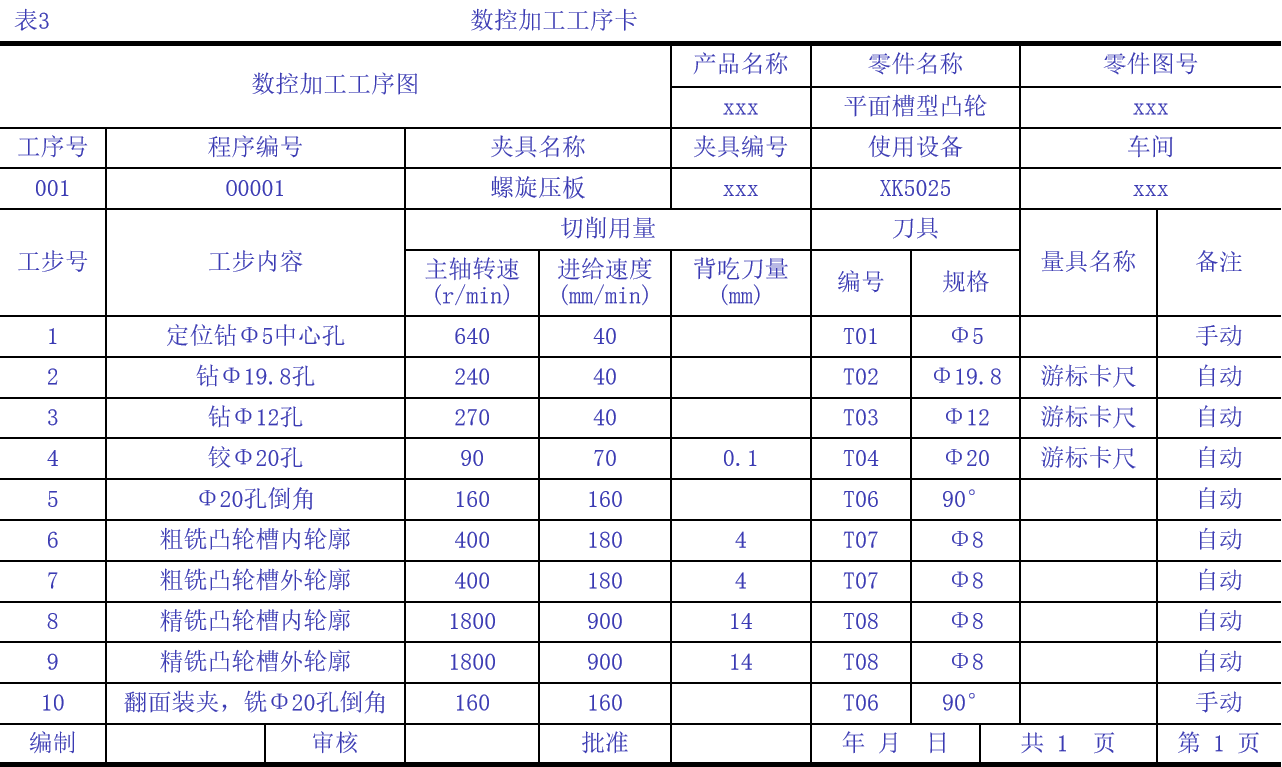

    平面槽型凸轮数控加工工序卡见表3。



[章节测验]
