绝对与增量坐标指令G90/G91




[学习目标]

1、知识目标：掌握数控机床绝对坐标与增量坐标指令的含义、指令格式及应用。

2、情感目标：培养细致严谨、认真钻研的工匠精神

3、能力目标：具备使用数控系统绝对与增量坐标指令完成编制程序的能力；培养独立分析问题和解决问题的能力、团结协作的团队精神



[理论知识]

一、功能

G90/G91指令为同组模态G代码。用于指定坐标系作接近设定点运动。



  二、指令格式

指令格式：G90/G91

说明：

1、G90绝对编程方式下，每个编程坐标轴上的编程值是相对于编程原点。

2、G91增量编程方式下，每个编程坐标轴上的编程值是相对于前一位置而言，该值等于轴移动的距离。即：编程尺寸=终点坐标-起点坐标，差值为正时表示刀具运动方向与坐标轴正方向相同，为负时表示与坐标轴负方向相同。

3、机床刚开机时默认G90状态。

4、G90和G91都是模态（续效）指令。


三、应用举例

  1、例1：用G90/G91指令完成刀具从A点直线运动到B点编程。

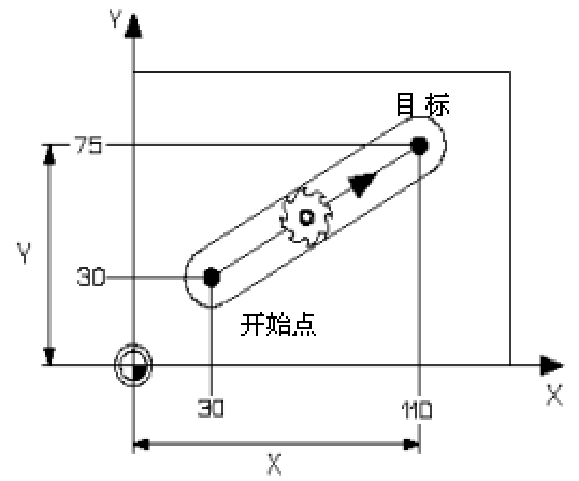

  2、例2：如图1所示，用G90和G91指令分别完成从原点－开始点－目标点的加工位置移动程序。

图1  坐标点示意图

程序1

…

N50 G90

N60 G00 X0 Y0 Z10

N70 G01 X30 Y30

N80 Z-5

N90 X110 Y75

N100 Z10

N110 M30



程序2

…

N50 G90

N60 G00 X0 Y0 Z10

N70 G91 G01 X30 Y30

N80 Z-15

N85 X80 Y45

N90 Z15

N95 G90

N100 M30



四、英制与米制转换G20～G21

  规定尺寸单位制：

  米制G21：长度单位为毫米(mm)

  英制G20:长度单位为英寸（in）

  G20 、G21同组模态G代码，建议将G20设成初始G代码
