直线插补指令（G01）

[学习目标]

1、知识目标：掌握数控系统中直线插补指令（G01）代码含义及应用

2、情感目标：培养严谨细致、认真钻研、创新等工匠精神

3、能力目标：培养独立分析问题和解决问题的能力



[理论知识]

一、快速定位指令G01

功能是使刀具以指定进给速度F，从当前点以直线插补方式移动到目标点。

编程格式：  G01 X（U）＿Z（W）＿F＿；

式中：X(U)、Z(W)——刀具移动目标点坐标。X、Z为绝对坐标，U、W为增量坐标。

进给速度由F指令决定,F指令是模态指令。

二、应用举例

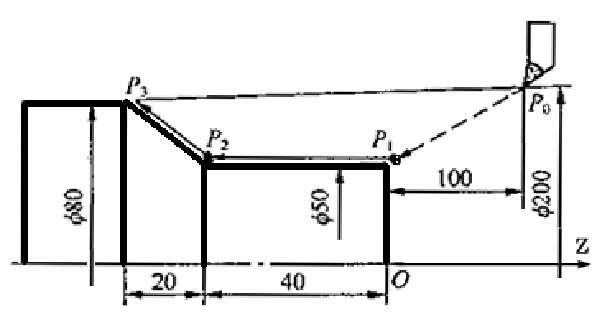

如下图1所示：刀具运动轨迹如图1所示，选右端面回转中心O为编程原点。

绝对值编程：

    …

    N10 G00 X50.0 Z5.0 S800 T0101 M03；    (P0→P1)

    N20 G01 Z-40.0 F0.3；              (P1→P2)

    N30 X80.0 Z-60.0；                (P2→P3)

    N40 G00 X200.0 Z100.0；             (P3→P0)

    …

    增量值编程：

    …

    N10 G00 U-150.0 W-95.0 S800 T0101 M03；(P0→P1)

    N20 G01 W-45.0 F0.3；            (P1→P2)

    N30 U30.0 W-20.0；              (P2→P3)

    N40 G00 U120.0 W160.0；           (P3→P0)
