刀具选用

[项目引入]

2019年9月，学院承接了某公司一批连接轴零件外协加工订单，订单数为100件。

材料：45钢

毛坯：毛坯为Φ80×120mm棒料

  要求：分析其数控车削加工工艺，编制数控加工工艺过程卡、工序卡、刀具卡等工艺规程。


图1  连接轴零件图

[学习目标]

1、知识目标：根据零件加工方法和定位与装夹方案选择机床、加工刀具、量具。

2、情感目标：培养细致严谨、认真钻研的工匠精神

3、能力目标：培养独立分析问题和解决问题的能力、团结协作的团队精神


      [项目实施]

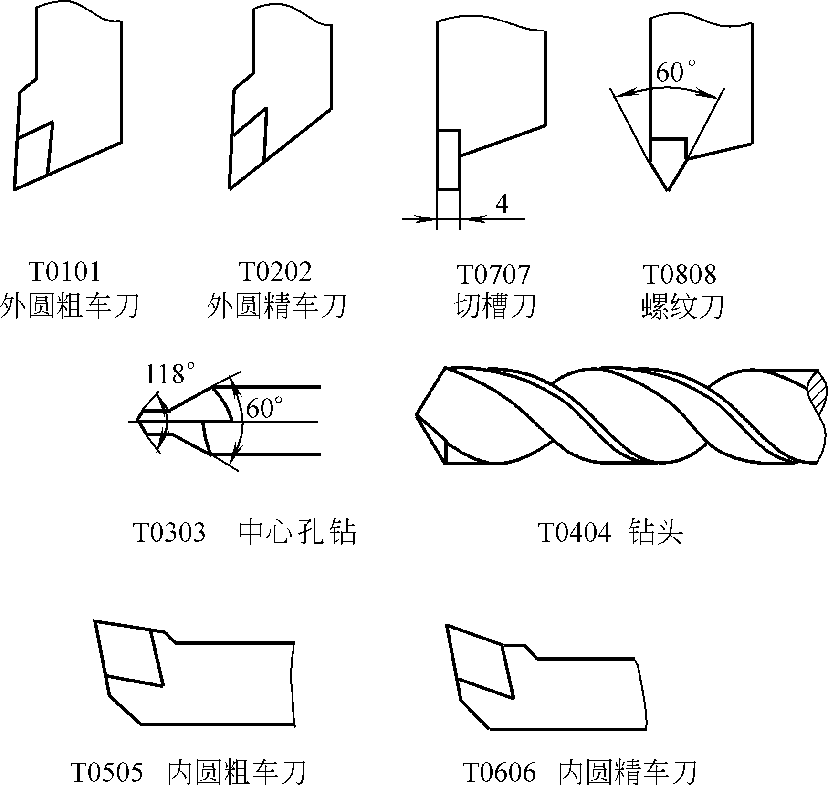

  根据零件图分析，加工表面所需要刀具如图1所示。

  将所选定的刀具参数填入数控加工刀具卡片中，以便编程和操作管理。


图1 刀具的选用


     零件数控刀具卡片见表1数控刀具表：

表1  数控刀具卡

产品名称

XXX

零件名称

连接轴

零件图号

图1-1

序号

刀具号

刀具名称及规格

数量

加工表面

刀尖半径(mm)

备注

1

T01

Φ3mm中心钻

1

钻Φ5mm中心孔



2

T02

Φ16mm钻头

1

钻Φ16mm底孔



3

T03

硬质合金端面车刀

1

左右端面

0.5


4

T04

硬质合金90°外圆车刀

1

粗精车外轮廓

0.2


5

T05

硬质合金内孔车刀

1

粗精车内轮廓

0.2


6

T06

硬质合金4mm切断刀

1

车退刀槽



7

T07

硬质合金60°外螺纹车刀

1

车螺纹



编制

xxx

审核

xxx

批准

xxx

年 月 日

共 页

第 页
