快速点定位指令（G00）


[学习目标]

1、知识目标：掌握数控系统中常用指令以及各指令代码含义

2、情感目标：培养严谨细致、认真钻研、创新等工匠精神

3、能力目标：培养独立分析问题和解决问题的能力



[理论知识]

一、快速定位指令G00

该指令的功能是控制刀具以点位控制方式，从刀具当前点快速移动到目标点。

编程格式：  G00 X（U）＿Z（W）＿；

式中：X(U)、Z(W)——刀具移动目标点坐标。X、Z为绝对坐标，U、W为增量坐标。

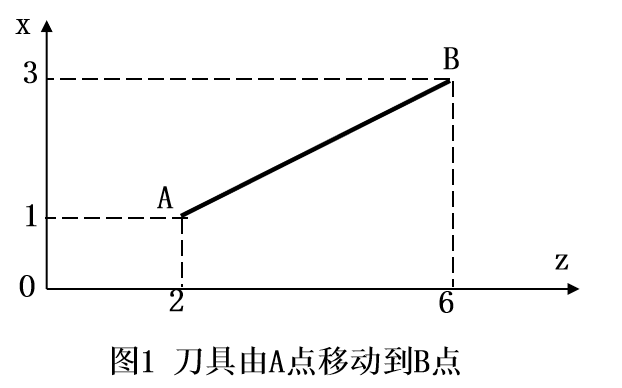

  如下图所示：刀具从A点快速移动到B点。

     绝对坐标编程格式为：G00 X6.0  Z6.0；

    增量坐标编程格式为：G00 U4.0  W4.0；

二、指令使用说明

1、使用G00指令时，刀具的实际运动路线因机床的数控系统而异，不一定是直线，有可能是折线。使用时，要了解具体的数控系统，要注意刀具是否与工件和夹具发生干涉。对不适合联动的场合，可逐轴单动。

2、使用G00指令时，其移动速度由机床参数来设定的，与F指令无关。
