【1.4】知识点四：PLC的外部端子介绍(介绍两种S7-200PLCCPU226和S7-200SMART PLC SR30)第一种：S7-200PLC CPU226端子图
图5 CPU226 AC/DC/RLY PLC外形图

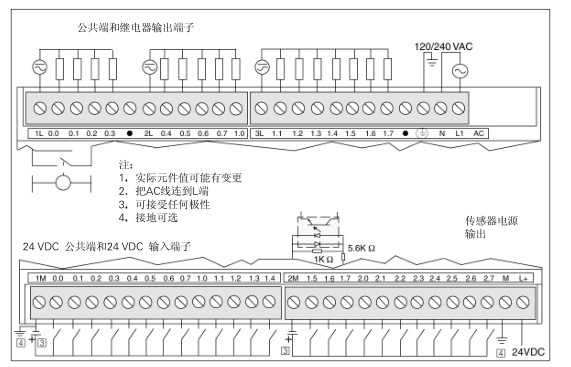

图6 CPU226 AC/DC/RLY 端子连接图
CPU226 AC/DC/RLY 端子介绍
1.供电电源及输出端子（PLC的顶部）
交流电源供电：L1、N、地，其中L1、N、地分别表示电源相线、零线和接地线。输入交流电压为85～264V（可查阅S7-200PLC手册），一般接220V交流电源，电源接线见图1.3所示。
1L、2L、3L：输出继电器的公共端口。接输出端所使用的电源。输出各组之间是互相独立的，这样负载可以使用多个电压系列（如AC220V、DC24V等）。
Q0.0～Q1.7：输出继电器端子，负载接在该端子与输出端电源之间，见图1.3所示。输出继电器用“Q”表示，CPU226PLC共16位，采用八进制（Q0.0～Q0.7，Q1.0～Q1.7）。
注意：带点的端子上不要外接导线，以免损坏PLC。
2.输入端子及传感器电源（PLC的底部）
1M、2M：输入继电器的公共端口。
I0.0～I2.7：输入继电器端子，输入信号的接入端。输入继电器用“I”表示，CPU226PLC共24位，采用八进制（I0.0～I0.7，I1.0～I1.7,I2.0～I2.7）。
L＋：内部24V DC电源正极，为外部传感器或输入继电器供电。
M：内部24V DC电源负极，接外部传感器负极或输入继电器公共端。即只要PLC接通电源，L＋、M之间输出24V的直流电压。

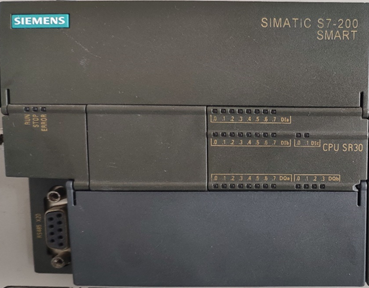

第二种 S7-200SMART PLC SR30
（1）供电电源端子

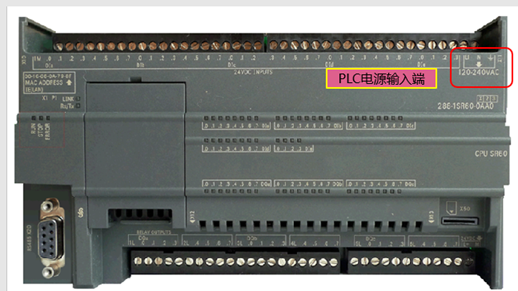

供电电源端：在PLC的右上脚有三个接线端子L1、N、地，分别表示PLC所需电源的相线、零线和接地线。120-240VAC表示这台PLC正常工作时接入的交流电压的范围，通常接220V交流电源，如图2-3所示。在实际使用时，PLC必须要可靠接地。
图2-3 S7-200 SMART PLC CPUSR30电源端子
（2）数字量输入端子（PLC的顶部）
在PLC的最上面一排端子的中间部分，能看到24V DC INPUTS，如图2-5所示，表示这里的输入端子是需要24V直流电源供电的，每一个输入端子有一个固定的名称，分别为.0、.1～.7，共有18个。在.0、.1等这些数字的下面能看到DIa、DIb、DIc，用来区分三组输入端子，分别代表着数字量输入端I0.0～I0.7，I1.0～I1.7，I2.0～I2.1。 PLC的输入端子用“I”表示，采用八进制。在PLC上还有数字量输入状态指示灯，当输入端子有信号时，相应的指示灯会点亮。1M是指数字量输入端子的公共端口，用来接24V直流电源的一端。输入端子可接入数字量开关，如按钮、开关、传感器等，接线方式如图2-6所示。在1M与外接开关之间需要加入24V电源。

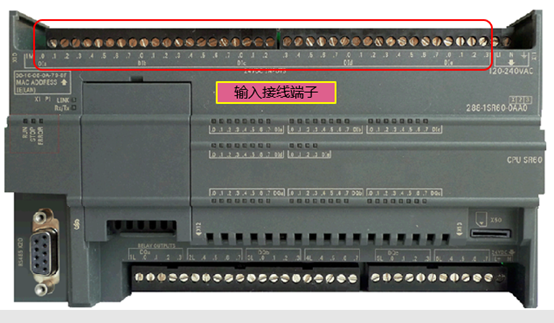

图2-5 S7-200SMART PLC CPUSR30 输入端子图

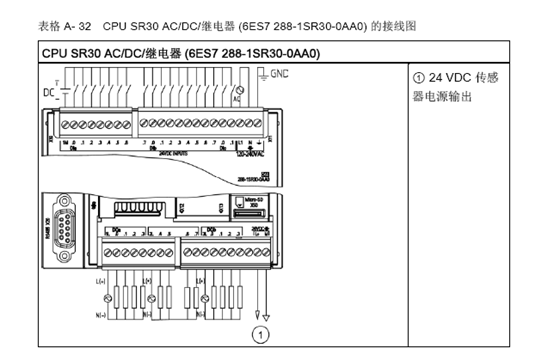

图2-6 S7-200SMART PLC CPUSR30 输入端子接线图
（3）数字量输出端子（PLC的底部）
在PLC的最下面一排端子的左上角，能看到RELAY OUTPUTS，如图2-7所示，这组英文单词是指继电器输出，继电器输出的特点是指PLC的输出端子所接负载的电源类型既可以是交流电源也可以是直流电源。从.0、.1～.7，共有12个输出端子，在.0、.1等这些数字的上面能看到DQa、DQb，用来区分两组输出端子，分别代表着数字量输出端Q0.0～Q0.7，Q1.0～I1.3。PLC的输出端子用“Q”表示，采用八进制。在PLC上还有数字量输出状态指示灯，当输出端子与负载接成回路时，相应的指示灯会点亮。1L、2L、3L是指输出端子的公共端口，用来接输出端所使用的电源。输出各组之间是互相独立的，这样负载可以使用多个电压系列（如AC220V、DC24V等）。输出端子可接入交流接触器的线圈、指示灯、电磁阀等，接线方式如图2-8所示。在1L、2L与外接负载之间需要接入负载所需的交（直）电源。
图2-8 S7-200SMART PLC CPUSR30 输出端子接线图

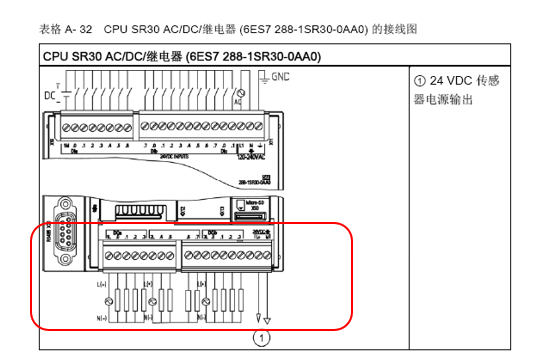

（4）24VDC传感器电源输出端子
在PLC的右下角，能看到24VDC，下面有L+、M两个接线端子，是指在L＋和M之间会输出24V直流电源，即只要PLC接入电源后，此处就会有24V的直流电压输出。L+是内部24V DC电源正极，为外部传感器或输入端子供电。M是内部24V DC电源负极，接外部传感器负极或输入端子的公共端（1M）。
