2021年，全球多地遭遇芯片荒，小芯片为何成了大问题？请观看央视财经评论《“芯”荒，别着急心慌！》，说一说：这个问题产生的根源是什么？

完成作业2

要求：

1.简答题抄题、写在作业本上，拍照作为附件上传至对应的题目中。

2.客观题（选择、判断等）直接在学习通上作答。

3.作业本返校时带来交上。

【1.1】知识点一：什么是PLC？

   国际电工委员会（IEC）对PLC的定义是：“可编程序控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计。它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。可编程序控制器及其有关外围设备，都应按易于与工业控制系统连成一个整体、易于扩充其功能的原则设计。”其外形如图1所示。

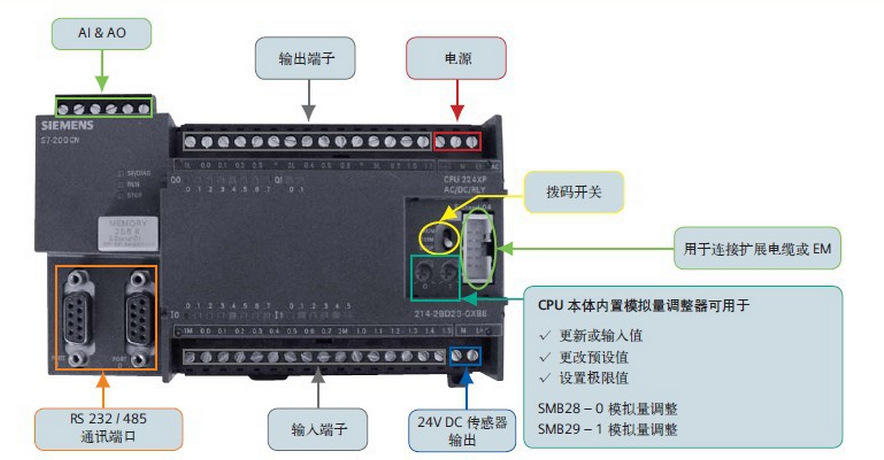

                 图1   S7-200PLC CPU224型PLC结构图

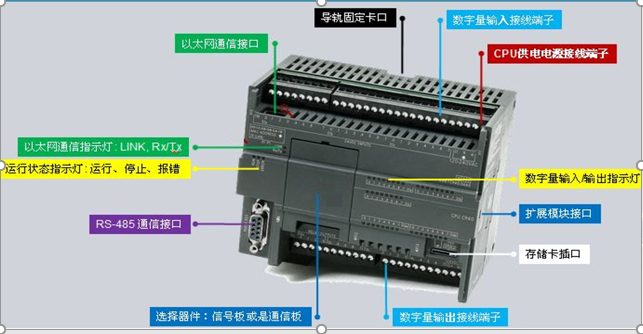

                 图1 S7-200SMART PLC CPUSR30型PLC结构图

【1.2】知识点二：PLC的基本组成部分

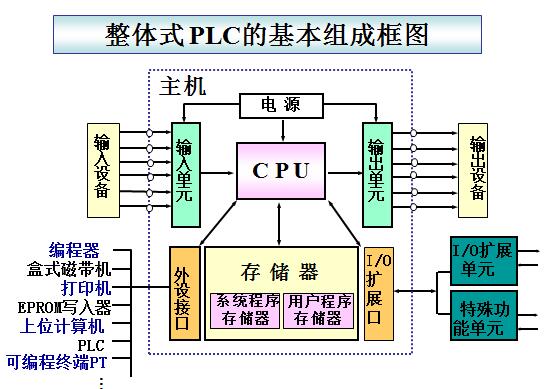

                                             图2 PLC的基本组成框图

    PLC主要由电源、CPU、存储器、I/O接口、通讯接口等主要部分组成。

【1.3】知识点三：PLC控制系统

                                图3  内装PLC的电气控制柜

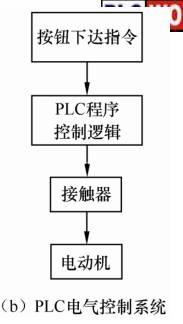

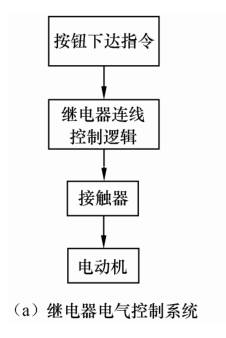

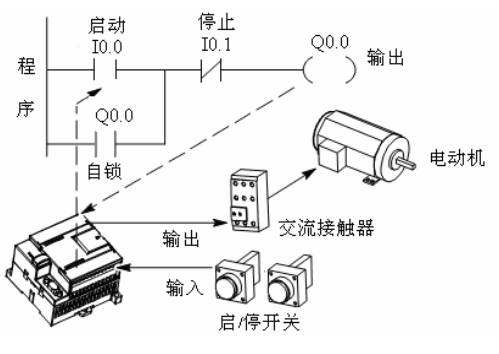

                          图4 PLC控制简图

【2.1】知识点一：PLC的基本结构

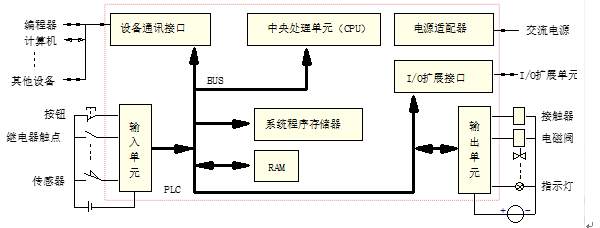

                                            图1.2 PLC的基本结构

可编程控制器主机的硬件电路由CPU，存储器（系统程序存储器和RAM），基本I/O接口电路（输入单元和输出单元），设备通讯接口，电源等五大部分组成。
