9.3.1 辊磨机预粉磨系统

       辊磨机预粉磨系统既适用于原有粉磨系统的改造，也适用于新建厂。该系统采用辊磨机和球磨机相结合。

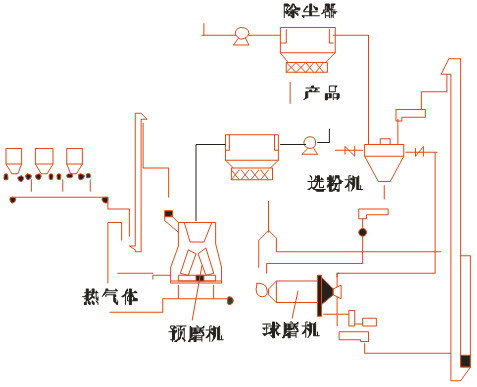

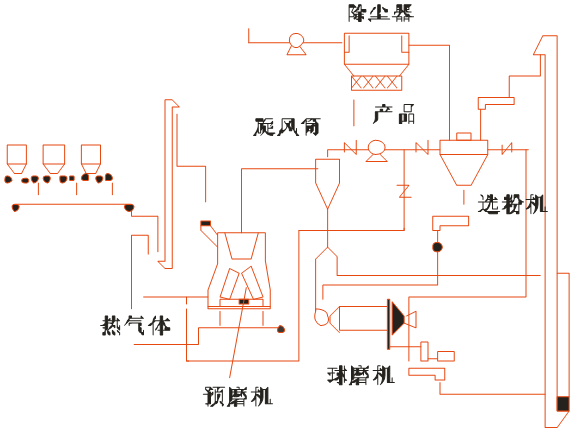

                                                    辊磨机预粉磨系统工艺流程图

      物料从配料站经提升机入辊磨机，来自窑尾的热气体也进入辊磨机，物料经粉磨和内部选粉，半成品物料随气体入旋风筒，旋风筒收下来的物料入球磨机，通过旋风筒的气体一部分入选粉机，一部分返回辊磨机循环利用，该系统中的球磨机闭路系统和单独的球磨机闭路系统相同。

9.3.2 辊磨机终粉磨系统

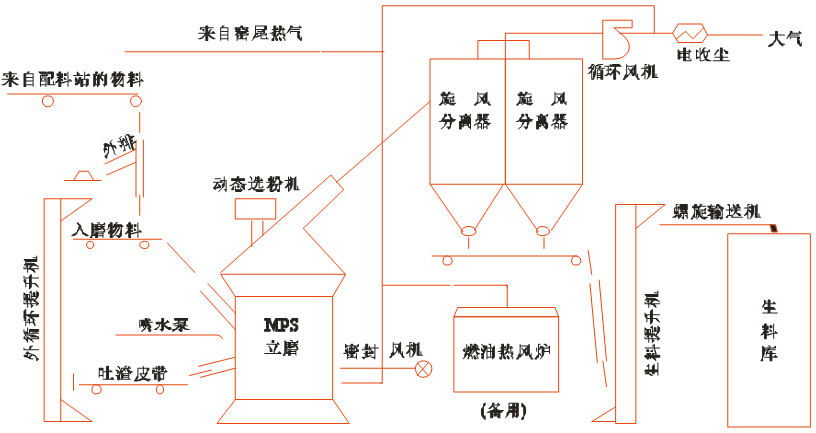

       来自配料站的物料经一道锁风阀喂入ＭＰＳ辊磨机进行研磨和烘干,然后经辊磨机内的鼠笼式动态选粉机进行粗、细粉分离,粗粉重新入辊磨机粉磨,细粉随气流一同进入旋风筒内进行气、料分离,其中物料入输送皮带及斗式提升机送到生料成品库。来自窑尾热气送到辊磨机，气体烘干物料后随物料一起入旋风分离器，气流由循环风机带至窑尾电收尘器进行除尘后排空，部分循环风也可返回辊磨机循环利用。热风也可以来自燃油热风炉。磨运行时,磨内风量调节可通过系统内相关风阀进行调节，磨出口温度控制可通过各调节阀以及喷水量进行调节控制，出磨成品细度可通过减少喂料量增加研磨压力和动态选粉机转速进行调节控制,从而得到合格的生料,便于回转窑煅烧。
