8．2．1辊磨机构造
9.2.1 锥辊一平盘式
又称莱歇磨(Loesche)，国产为TRM型。
(1)平盘一弹簧压力式辊磨机

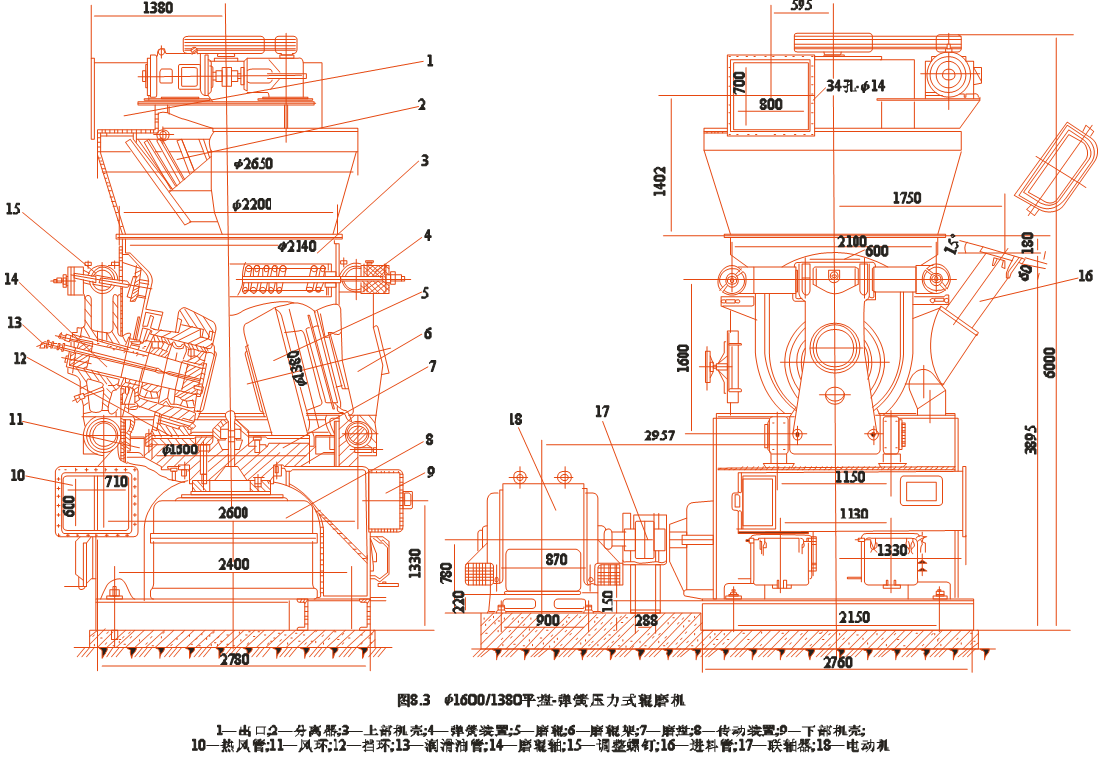

上图是Φ1600／1380平盘一弹簧压力式辊磨机的构造图。
结构特点；平盘锥辊， 弹簧加载
主要零部件作用：
1、风环在磨盘周围设置风环11，由30°倾斜叶片组成。由磨盘下方热风道10进入的气流与水平方向成30°的角度旋转向上，气流在风环喉部的速度达50m/s时有效地阻止了物料的下落。
2、料渣箱：在正常情况下，磨机可排出少量铁件和硬质石块，这些杂质收集在四个料渣箱内，定期进行清除。
3、料层挡环12 作用是确定磨盘内料层的厚度，研磨时，料层厚度随物料种类和硬度而不相同，例如硬料的料层应该薄些，而软料的料层可以厚些。
4、磨辊由辊套及辊体等组成，辊套用连接螺栓固定在辊体上。
5、磨辊调整螺钉：装于磨辊架6顶部的调整螺钉15可用来改变磨辊与磨盘的间隙，该间隙应调整为3～5mm左右。空载时，由于研磨部件互不接触，所以磨机的启动和空载特性很好，启动时间短，空载电流小。当磨机运行一段时间后，因磨辊和磨盘的磨损引起料层厚度增加，生产能力降低，此时可借调整螺钉进行调节。
6、静态分离器 由24片叶片组成的伞形转子旋转分离器2的转速可由电磁调速异步电机调节，使料粉细度改变，以满足产品要求。
技术性能：1600/1380平盘弹簧压力式辊磨机的主要技术特性：磨盘直径1600mm；磨辊大头直径1380mm；磨盘转速为50r/min; 入料粒度小于30mm；生产能力为20t/h；单位产量耗电量为10～15kW·h/t；主电机功率310kW。该机主要用于粉磨较软物料。
(2)平盘一液压式辊磨机(TRM型)

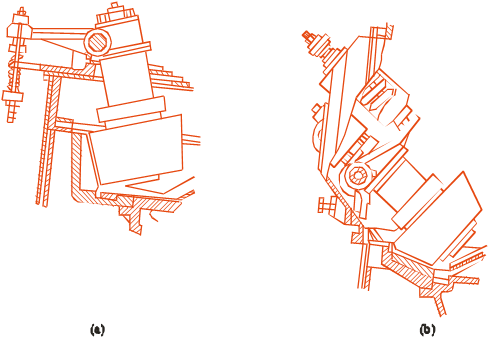

TRM型辊磨机外形和剖面图
TRM型辊磨机特点如下：
磨机设有保护装置，当辊压超过或低于调定范围极限值时，自动报警并自行停磨，确保磨机安全运行。
磨机液压系统具备自动控制和手动控制两种功能，可提高操作上的灵活性、可靠性。
主要研磨件辊套和磨盘衬板均由国产高耐磨性材料制成，粉磨中硬水泥物料时，其寿命在6000～8000h以上。
各磨辊有其独立的液压加压装置，每个液压缸都配置了足够的蓄能器，保证磨机运转中辊压波动最小，以使磨机运转平稳。
液压站供油系统及其压力控制均为自动的，使磨机运行平稳。
分离器采用直流电动机传动，改变转速即可满足各条件下对产品细度的要求，细度调节灵活方便。
风环设计成可调节的，改变风环截面积可以调节风环风速，适应不同物料。
设有液压翻辊装置，检修时，磨辊能翻转至磨外，节省检修时间，减轻劳动强度。
磨辊辊套与轮毂之间，以及辊轴与摇臂之间分别采用锥面结构和胀套结构连接，拆装方便。
9.2.2 锥辊一碗式
雷蒙磨的一种形式。它主要由一个带有150倾斜的旋转磨碗和磨辊组成。磨辊通过弹簧向磨碗施加压力，磨碗的边缘线速度为5．3～6．5m／s
雷蒙磨的磨辊和磨盘
9.2.3 鼓辊一碗式

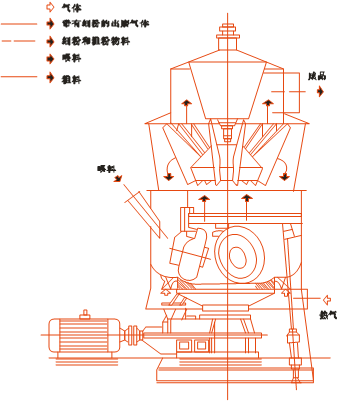

MPS磨机
由于MPS磨机的辊子为轮胎形，和磨盘上的轮沟相匹配，故辊套磨损较均匀，比较耐磨。与磨盘尺寸相同的其他辊磨机比较，其磨辊直径较大，故喂料粒度大(可达80~300mm)，可省去磨前的预破碎工序。在同样粉磨能力下，它的磨盘直径比其他辊磨机大，使得磨机
压强较莱歇磨或雷蒙磨低20％，因此风机动力较节省。这种磨机的磨辊不能翻出磨盘，磨辊或磨盘磨损后通常在磨内更换，可用慢转装置将磨盘转到便于维修的位置。如果需要取出整个磨辊，必须拆除整个磨顶，或从磨的边门取出每个磨辊。
MPS磨由传动、磨盘、磨辊、张紧装置、分离器、机架和密封空气等部分组成。
(1)传动部分
由主电动机、主减速机、辅助电机、辅助减速机和超越离合器组成。
（2） 磨盘部分
磨盘部由磨盘座、磨盘衬板、喷口环、绝热板和刮板等组成。
（3） 磨辊部分
由三个磨辊、压力框架等组成，三个磨辊互成1200排列。磨辊与压力框架连接。由于压力框架沿上架体六角形内壁自由地上下滑动，因此磨辊跟随压力框架上下滑动，这就使磨辊部在运转时适应因非破碎物而引起的冲击载荷。三角形压力框架是钢板焊接结构，箱形截面中的内腔焊缝用专门的深孔内腔焊机焊接。
（4）张紧装置部分
由三组油缸蓄能器、三个张紧杆和三组铰接支承装置组成。
（5）架体部分
由上、下架体组成。
（6）密封空气部
密封空气部的作用是防止磨腔内的粉尘进入磨辊轴承内。
