案例1：

        某单层建筑物外墙轴线尺寸如图所示，墙厚均为240，轴线居中，计算45mm厚C20细石砼找平的工程量。

任务解答：

解：找平层面积：

S = S₁+S₂=（4.8-0.24）×（4.2-0.24）+（4.2-0.24）×（3.6-0.24）

      =31.362（㎡）

注意：这里没有扣柱垛所占面积。

案例2：

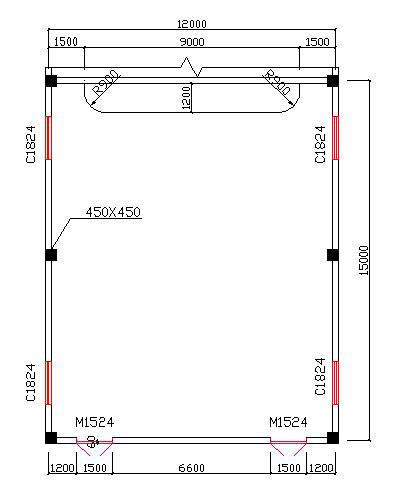

某大学生礼堂的建筑平面图如下图所示，墙厚均为240，试计算其20厚1：3水泥砂浆找平工程量。（轴线居中）（20分钟）

解：

图2阴影部分面积

S_矩=11.76×14.76=173.58（m²）

S_台=0.3×0.9×2+1.2×(9-0.9×2)+(π×0.9²)/4×2=10.45（m²）

水泥砂浆找平S=S_矩- S_台=173.58-10.45=163.13（m²）

                               ^{任务工作单}

案例3：

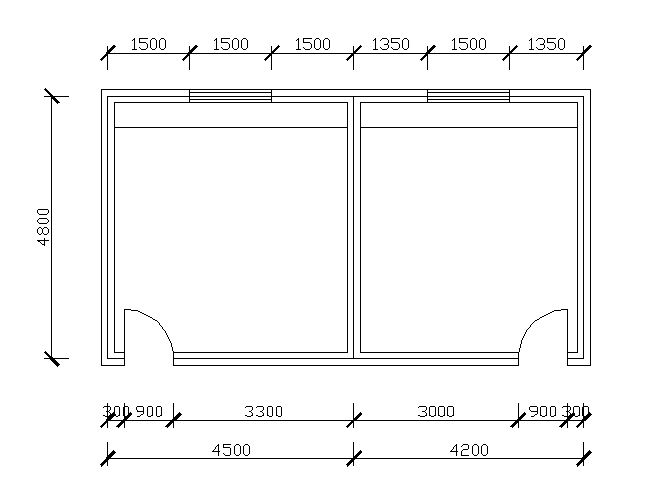

计算图示建筑内20mm厚1:3水泥砂浆找平工程量，墙厚均为240，轴线均在中。

案例解答：

①墙间净面积：

S_净=（4.5-0.24）×（4.8-0.24）+（4.8-0.24）×（4.2-0.24）=37.48（㎡）

②电缆沟所占面积：

S_沟 =（4.5-0.24+ 4.2-0.24）×0.45=3.70（㎡）

水泥砂浆找平工程量：

S_找= S_净- S_沟= 37.48-3.70=33.78（㎡）

1. 实战训练：

   项目：※住宅楼（图纸见教材所附光盘）找平层工程量计算。

   实施步骤参照附录6：团队组织实战训练方案

   任务书及评价表见下：

   任务书

评价（评价填写：“满意”或“有待提高”） （5分钟）
