案例1：

某单层建筑物外墙轴线尺寸如图所示，墙厚均为240，轴线坐中，试计算建筑面积。

解：建筑面积：

S = S1－S2－S3－S4=20.34×9.24－3×3－13.5×1.5－2.76×1.5

=154.552（㎡）

案例2：

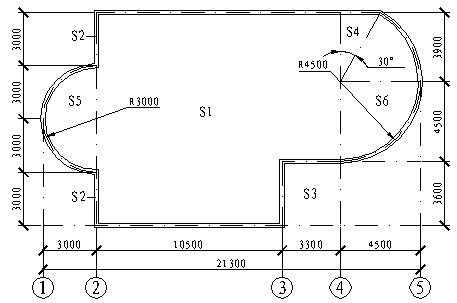

    某五层建筑物的各层建筑面积一样，底层外墙尺寸如图所示，墙厚均为240，试计算建筑面积。（轴线坐中）

解：用面积分割法进行计算：

1、②、④轴线间矩形面积

S1 = 13.8×12.24 = 168.912（㎡）

2、S2 = 3×0.12×2 = 0.72（㎡）

3、扣除S3 = 3.6×3.18 = 11.448（㎡）

4、三角形S4 =0.12×2.25+2.25×2.25×1/2=4.654（㎡）

5、半圆S5 = 3.14×3.122×0.5= 15.283（㎡）

6、扇形S6 = 3.14×4.622×150o/360o = 27.926（㎡）

总建筑面积：

S = （S1+S2－S3 + S4 + S5 + S6）×5

= （168.912+0.72－11.448+4.654+15.283+27.926）×5

      = 1030.235（㎡）

注：对于复杂的图形，可以借用CAD软件来辅助完成，这样计算速度快而且准确可避免手算的误差。

1. 实战训练：

   任务：完成※住宅楼（图纸见附教材光盘）建筑面积的计算。

   任务完成：

   一层S1=【B~G/1~38】(12.2-1.1-0.4+0.1*2)*(66.3+0.1*2)－

   【1~2/D~H,37~38/D~H】0.8*(1.3+3+0.9) *2【处】－【12~14/D~H】

   (1.6-0.1*2)*(1.3+3+0.9)－【24~27/D~H】 (0.8+0.3+0.8-0.1*2)*(1.3+3+0.9)－【4~6/F~G】 (2.4-0.1*2)*0.9*6【处】+【楼梯间凸出G轴部分】（0.4+1.5）*(2.6+0.1*2)*3【处】+【1~3/A~B】（3.9+0.1*2）*1.1*2【处】+（7.8+0.1*2）*1.1+（7.8+0.3+0.1*2）*1.1 =731.44m2

   二层S2=【B~G/1~38】(12.2-1.1-0.4+0.1*2)*(66.3+0.1*2)－【1~2/D~H,37~38/D~H】0.8*(1.3+3+0.9) *2【处】－【12~14/D~H】 (1.6-0.1*2)

   *(1.3+3+0.9)－【24~27/D~H】 (0.8+0.3+0.8-0.1*2)*(1.3+3+0.9)－【4~6/F~G】 (2.4-0.1*2)*0.9*6【处】+【楼梯间凸出G轴部分】（0.4+1.5）*(2.6+0.1*2)*3【处】 +【1~3/A~B】（3.9+0.1*2）*1.1*2【处】+（7.8+0.1*2）*1.1+（7.8+0.3+0.1*2）*1.1+【阳台】[2.2*4.1+0.1*2.2]/2*6【处】 =759.16m2

   三层S3=【B~G/1~38】(12.2-1.1-0.4+0.1*2)*(66.3+0.1*2)－【1~2/D~H,37~38/D~H】0.8*(1.3+3+0.9) *2【处】－【12~14/D~H】 (1.6-0.1*2)*(1.3+3+0.9)－【24~27/D~H】 (0.8+0.3+0.8-0.1*2)*(1.3+3+0.9)－【4~6/F~G】 (2.4-0.1*2)*0.9*6【处】+【楼梯间凸出G轴部分】0.4*(2.6+0.1*2)*3【处】+【1~3/A~B】（3.9+0.1*2）*1.1*2【处】+（7.8+0.1*2）*1.1+（7.8+0.3+0.1*2）*1.1+【阳台】[2.2*4.1+0.1*2.2]/2*6【处】－【客厅上空面积】（3.5+2-0.1*2）*(4.1+3-0.1*2)*6【处】=527.14 m2

   注：图纸上注明：复式楼梯用户自理，故不计算建筑面积。

   四层S4=【B~G/1~38】(12.2-1.1-0.4+0.1*2)*(66.3+0.1*2)－【1~2/D~H,37~38/D~H】[0.8*(1.3+3+0.9)]*2【处】－【12~14/D~H】[(1.6-0.1*2)*(1.3+3+0.9)]－【24~27/D~H】[(0.8+0.3+0.8-0.1*2)*(1.3+3+

   0.9)]－【4~6/F~G】[(2.4-0.1*2)*0.9]*6【处】+【楼梯间凸出G轴部分】0.4*(2.6+0.1*2)*3【处】+【1~3/A~B】（3.9+0.1*2）*1.1*2【处】+（7.8+0.1*2）*1.1+（7.8+0.3+0.1*2）*1.1+【阳台】[2.2*4.1+0.1*2.2]/2*6【处】=746.56 m2

   五层S5=S3=527.14 m2

   六层S6=S4=746.56 m2

   屋面楼梯间S7=（2.6+0.1*2）*（1.3+3+0.9+0.4+0.1*2）*3【处】=48.72 m2



   S总=S1+S2+S3+S4+S5+S6+S7=4086.72 m2
