梁钢筋
  • 1 钢筋标注

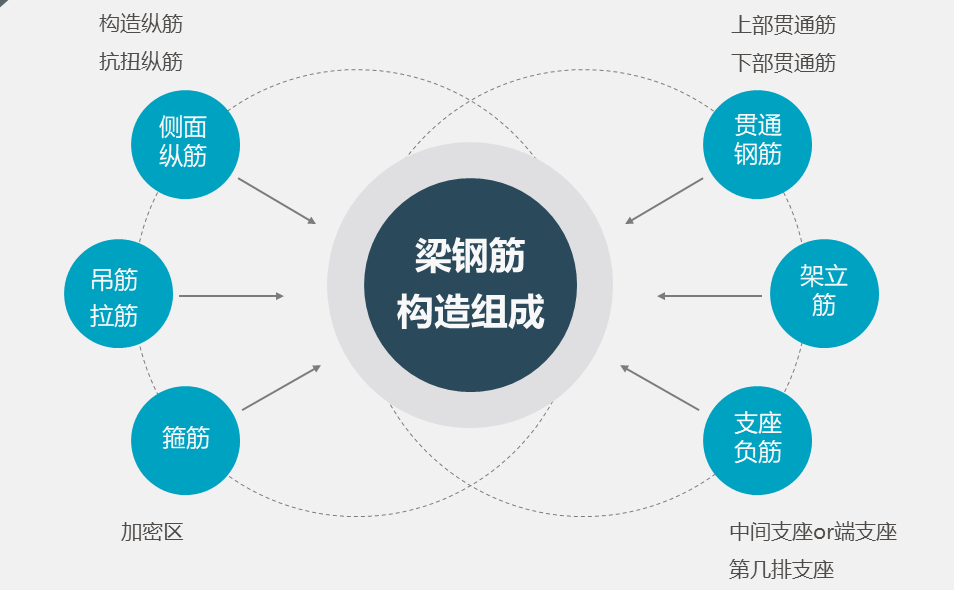

  • 2 钢筋构造
  • 3 预习自测

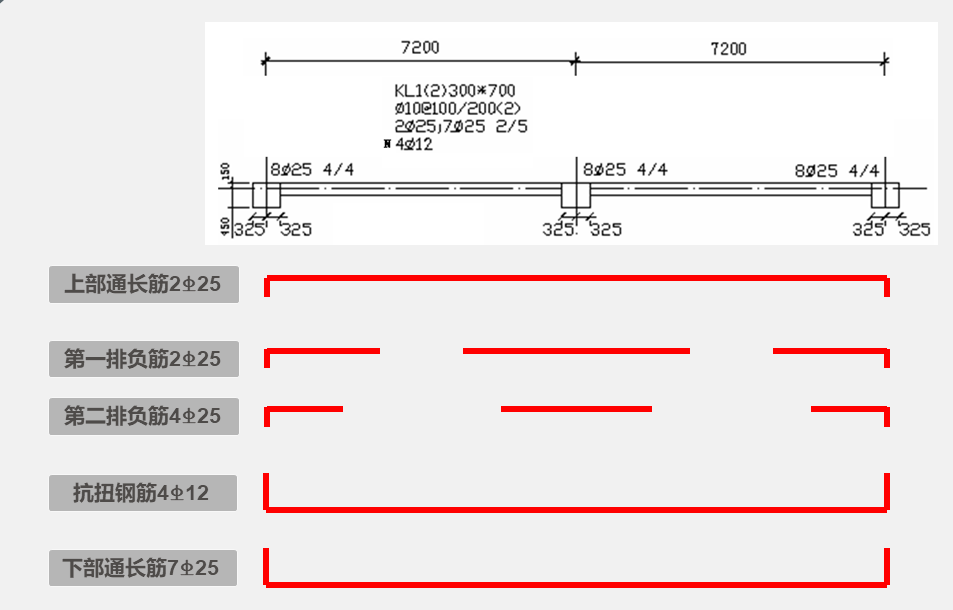

9.2.1 梁平法施工图表示方法

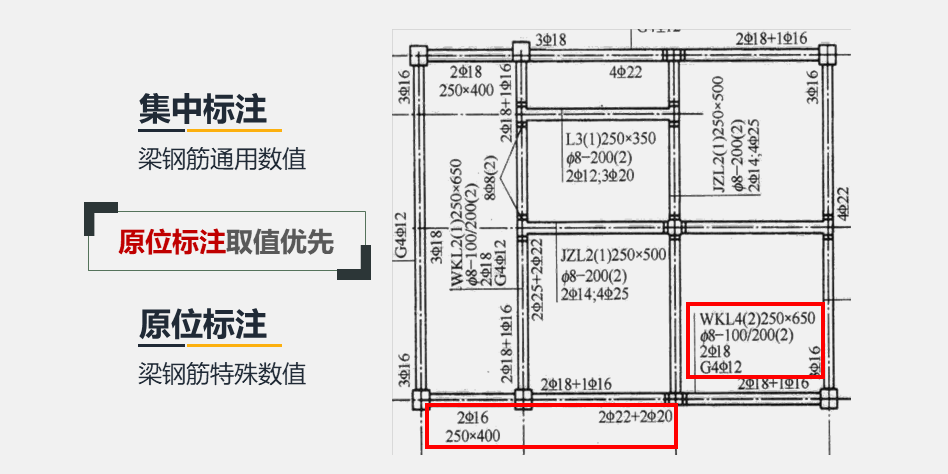

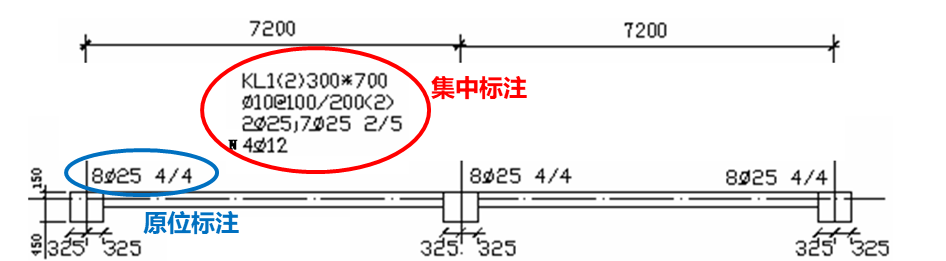

平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。

☞ 施工时，原位标注取值优先。


1）集中标注

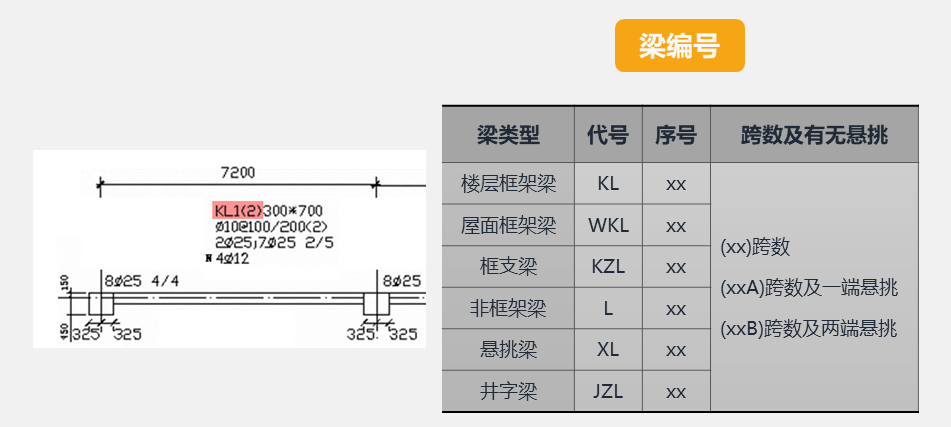

① 梁编号

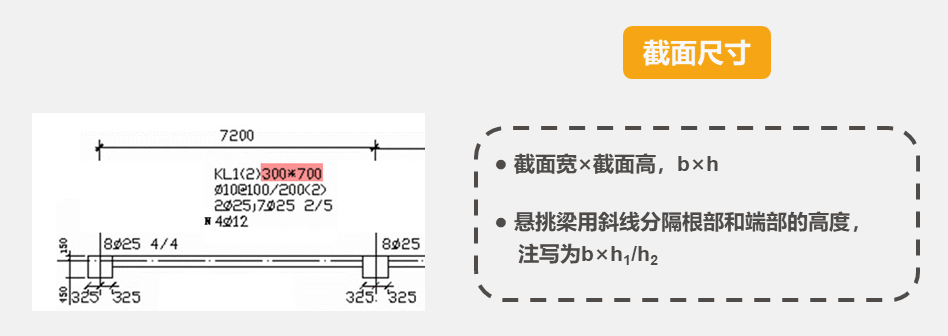

② 梁截面尺寸

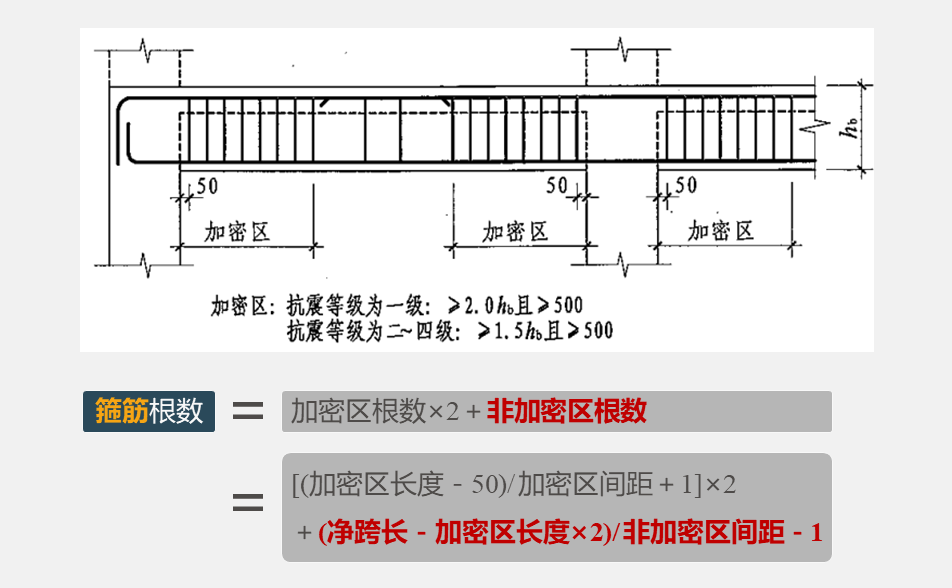

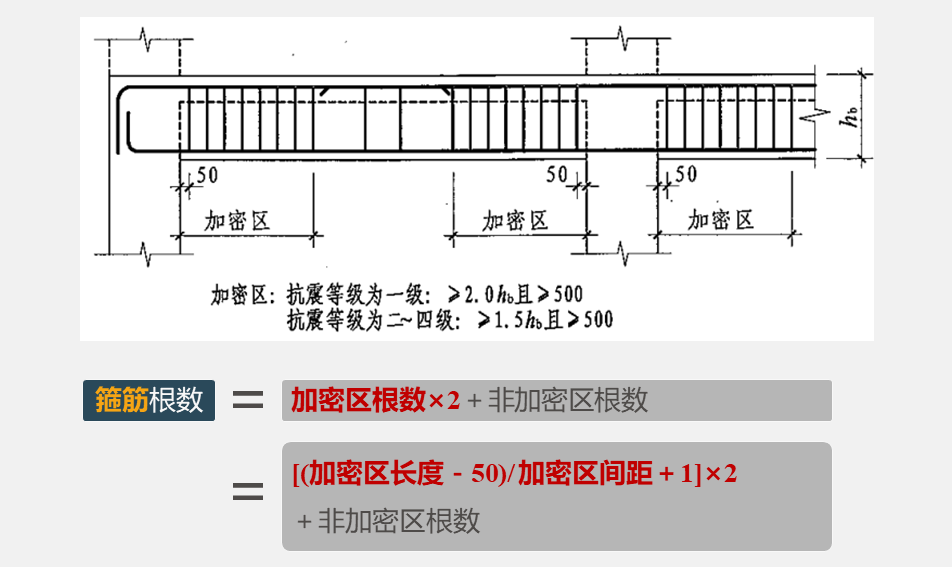

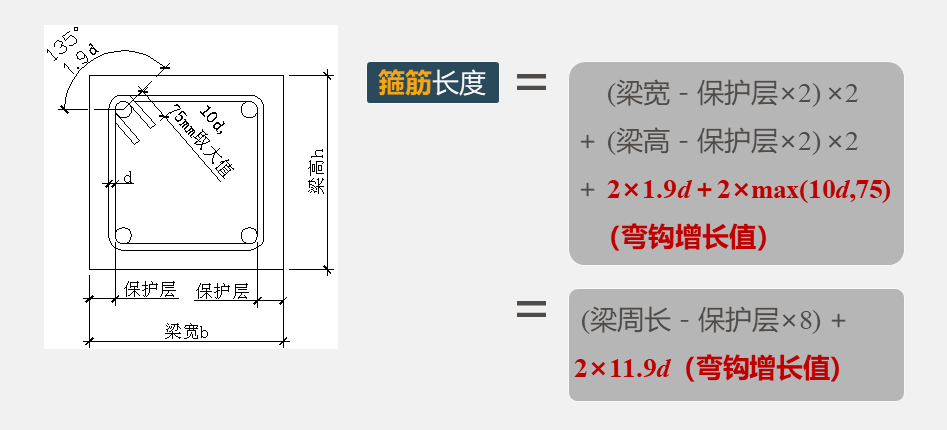

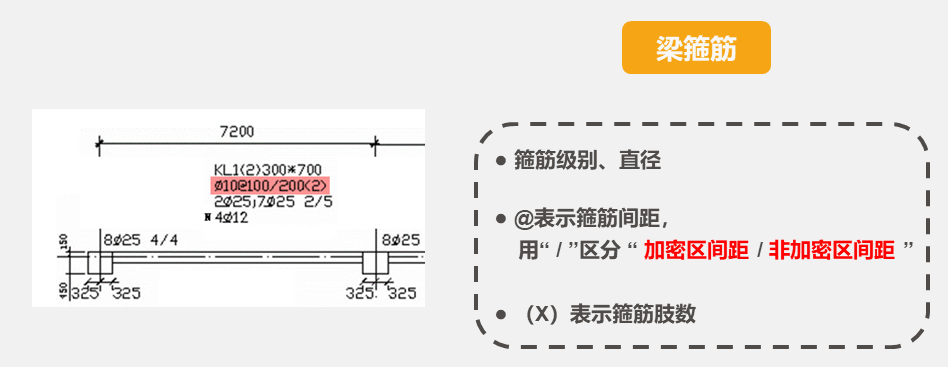

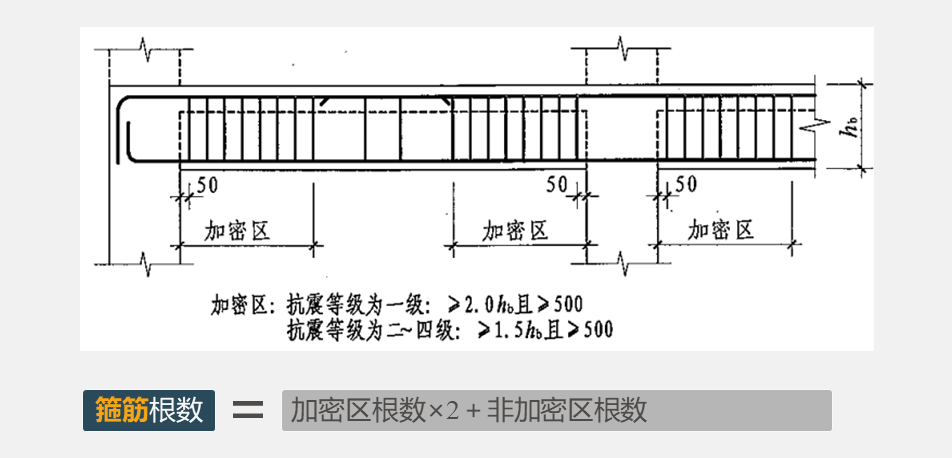

③ 梁箍筋

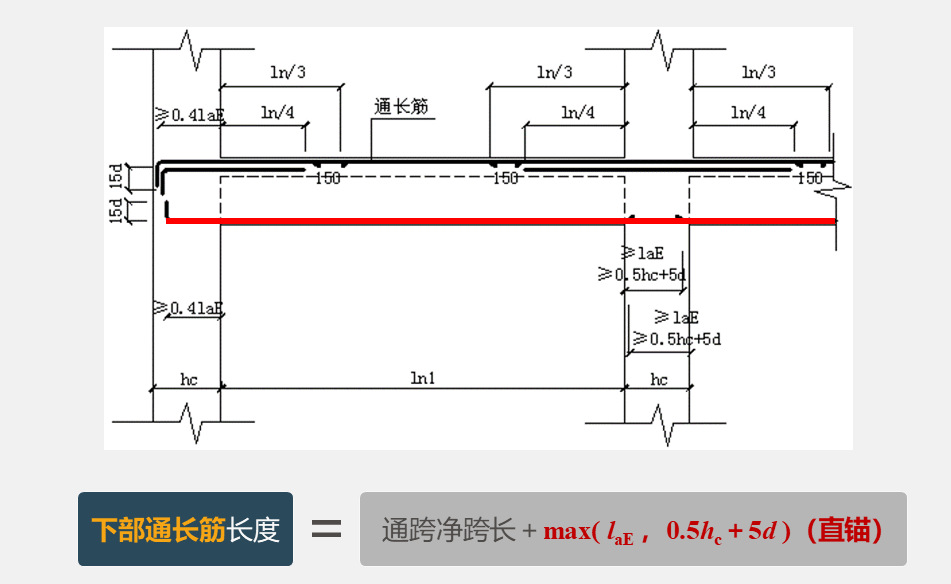

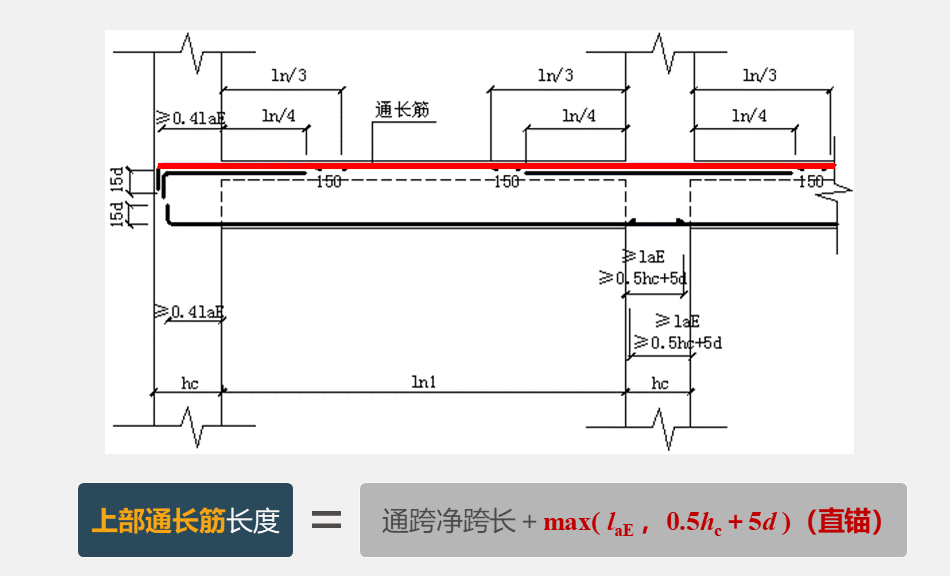

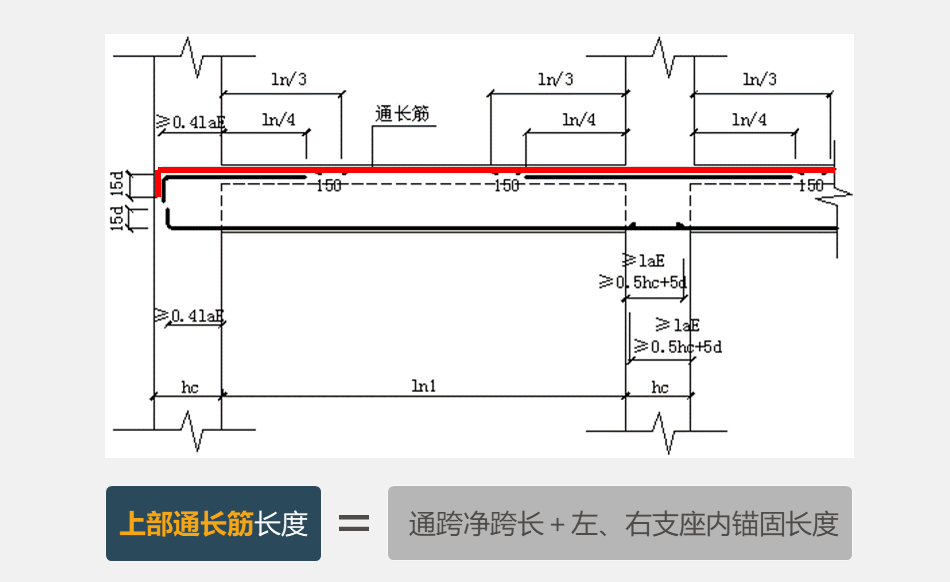

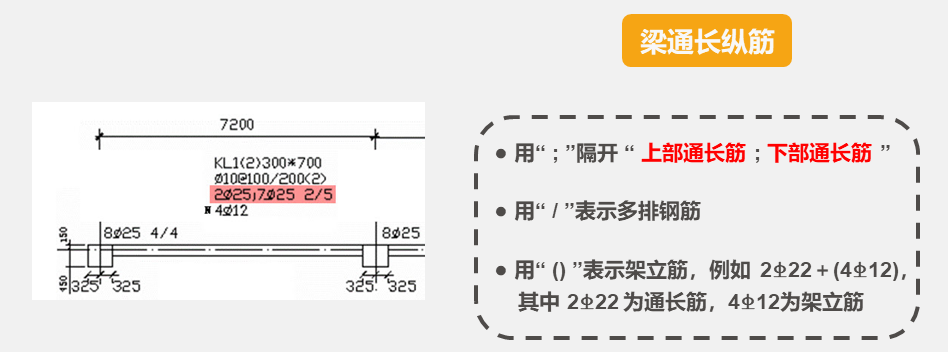

④ 梁通长纵筋

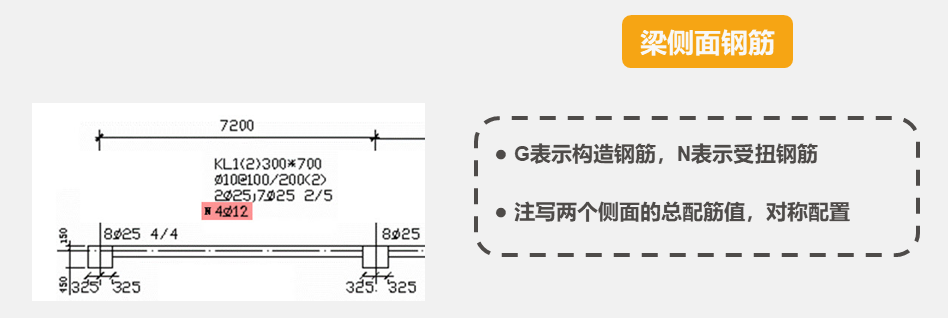

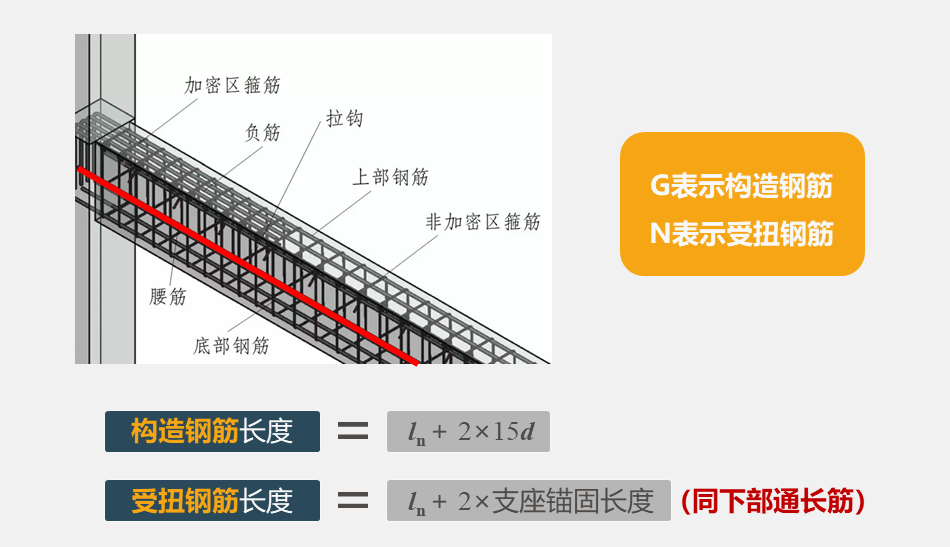

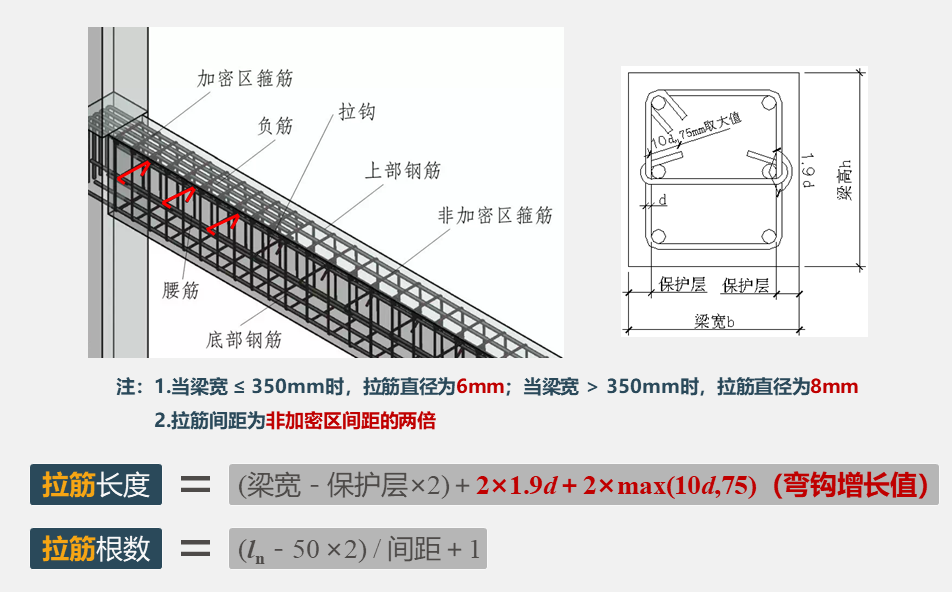

⑤ 梁侧面钢筋

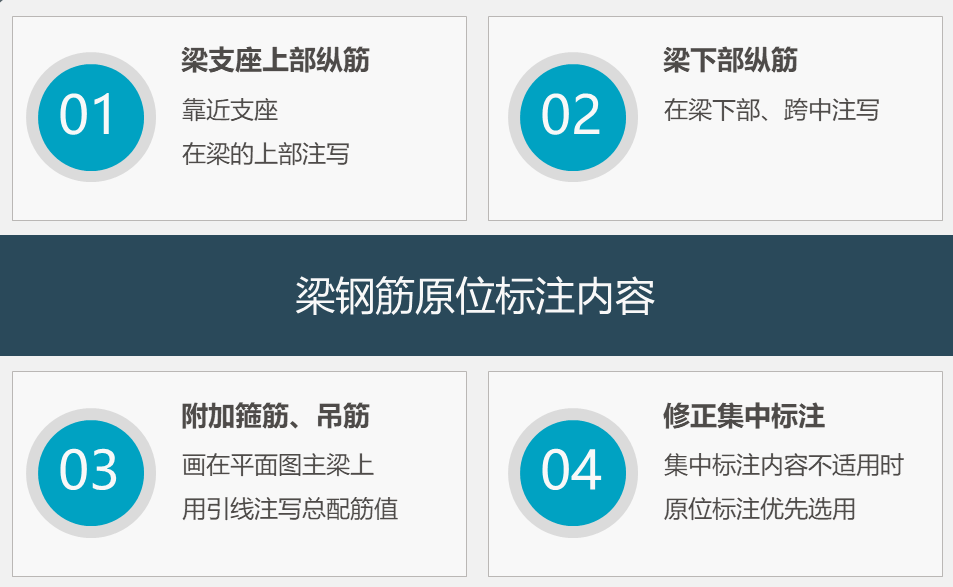

2）原位标注

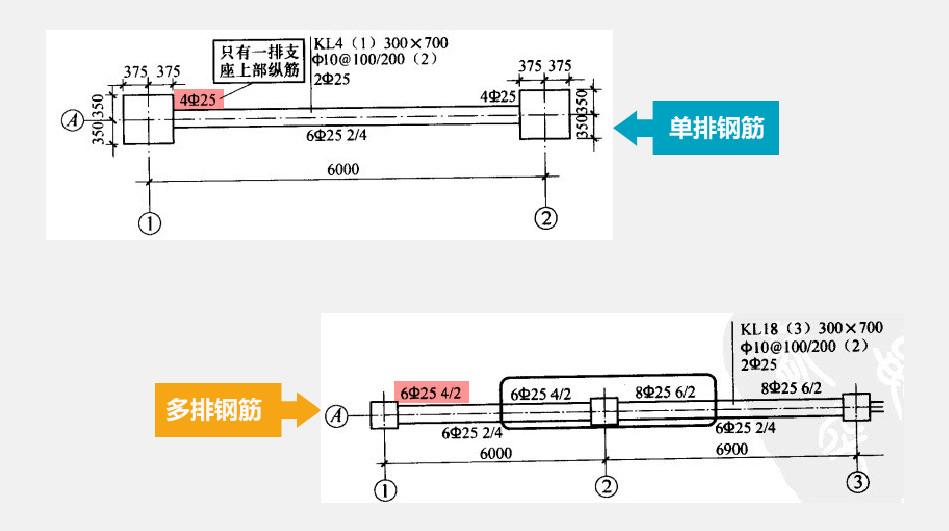

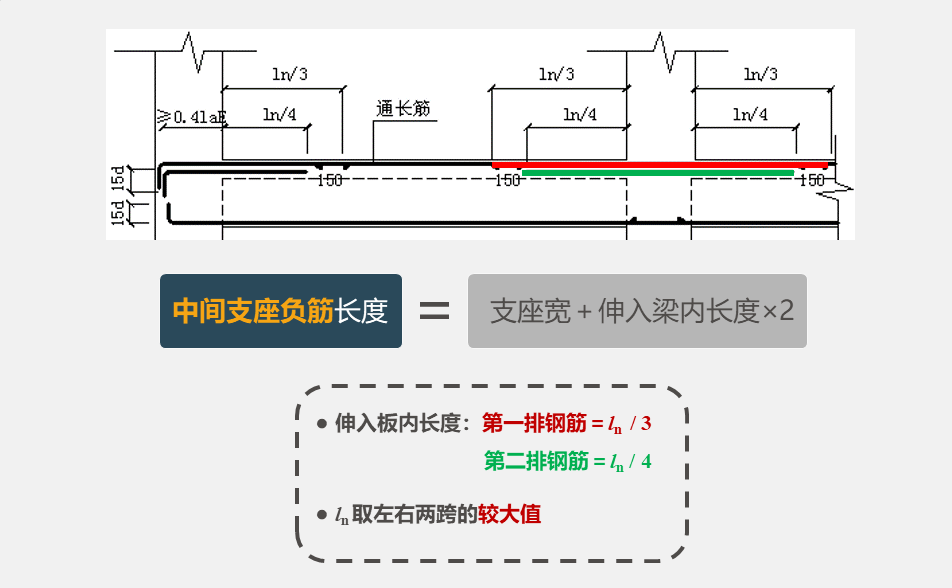

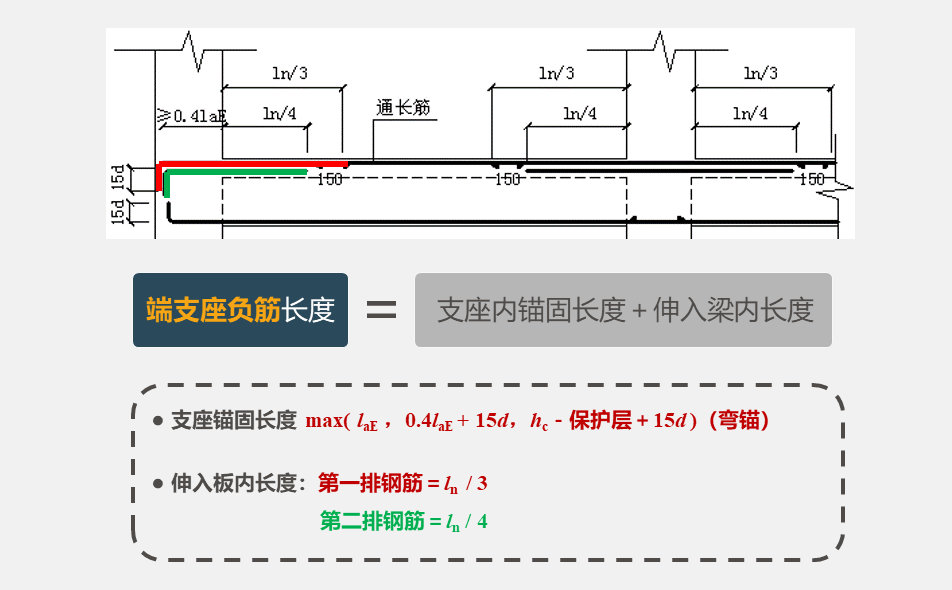

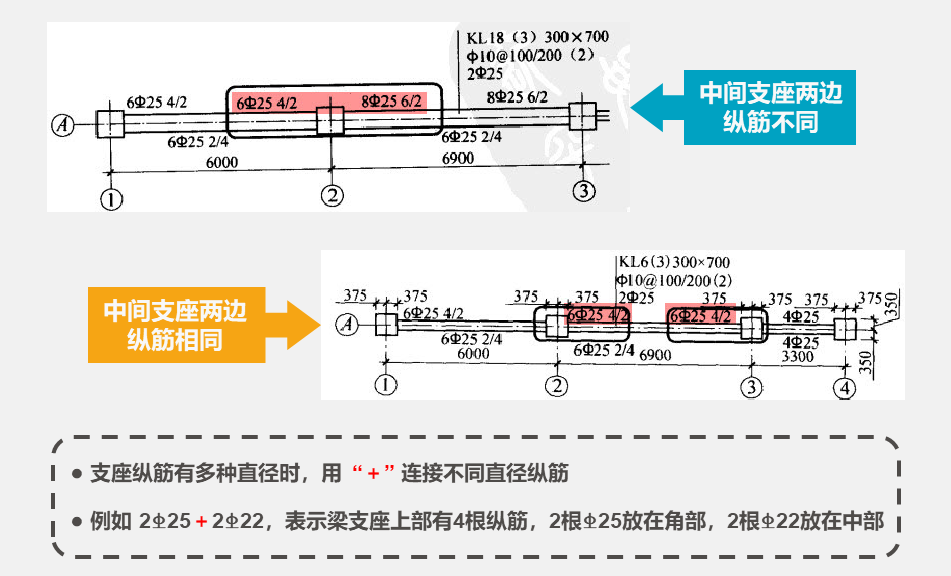

① 梁支座上部纵筋

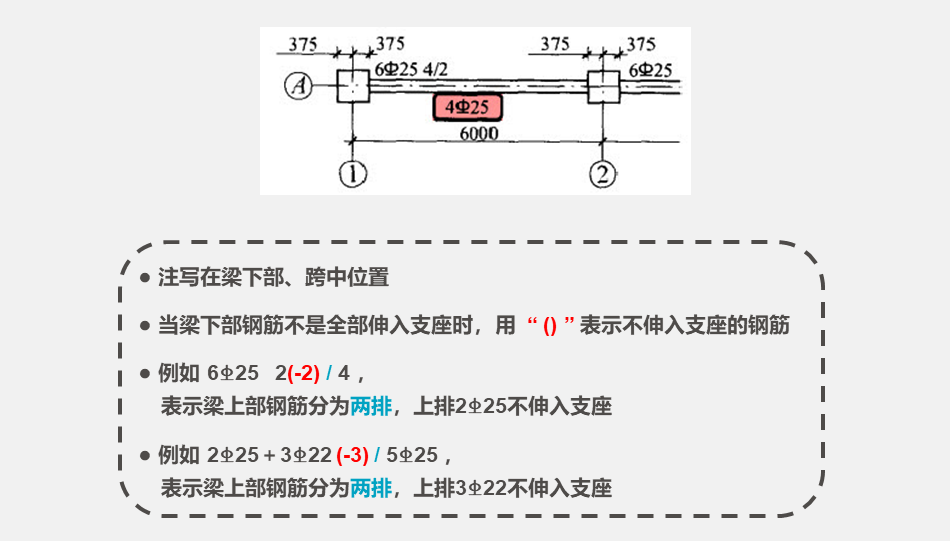

② 梁下部纵筋

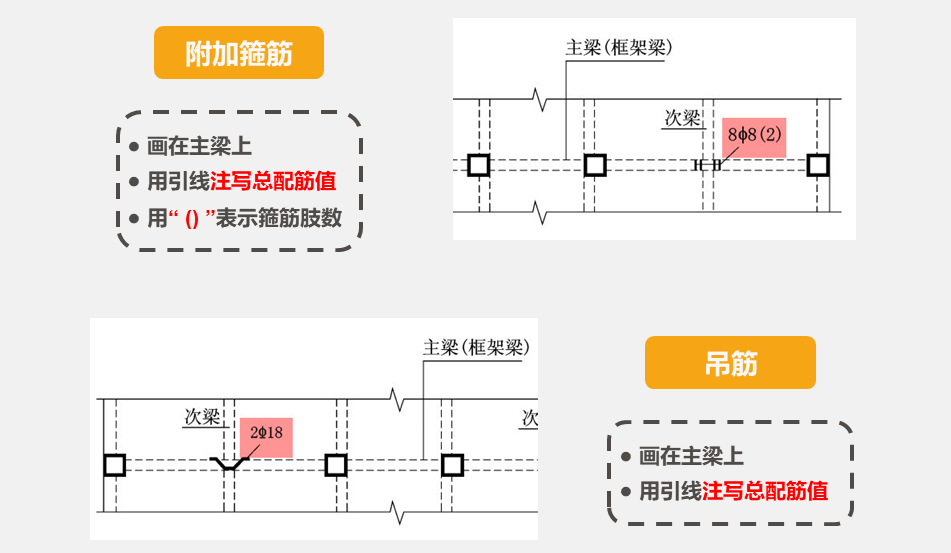

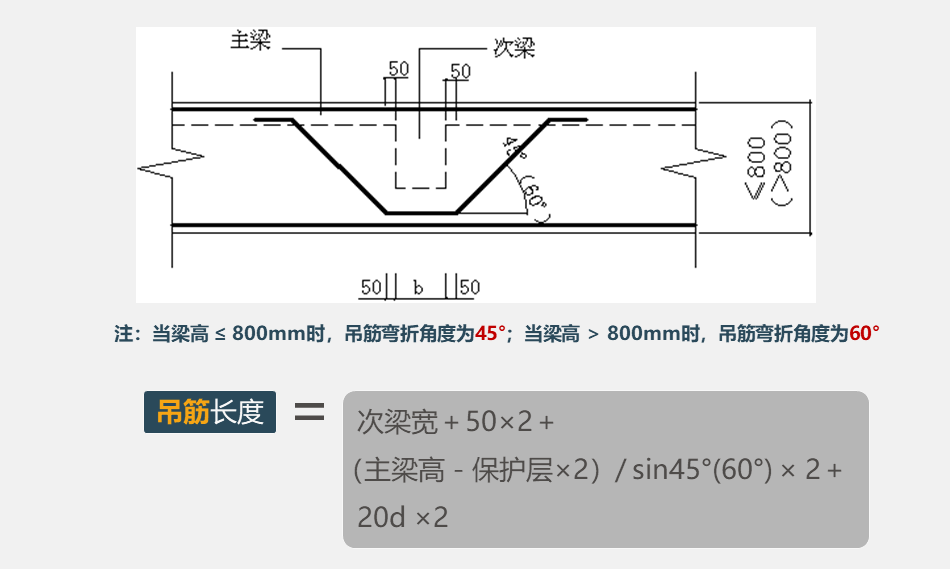

③ 附加箍筋、吊筋


④ 修正集中标注
