9.5.1 剪力墙平法施工图表示方法

剪力墙平法施工图是在剪力墙平面布置图上采用列表注写方式或截面注写方式表达钢筋的配筋信息。

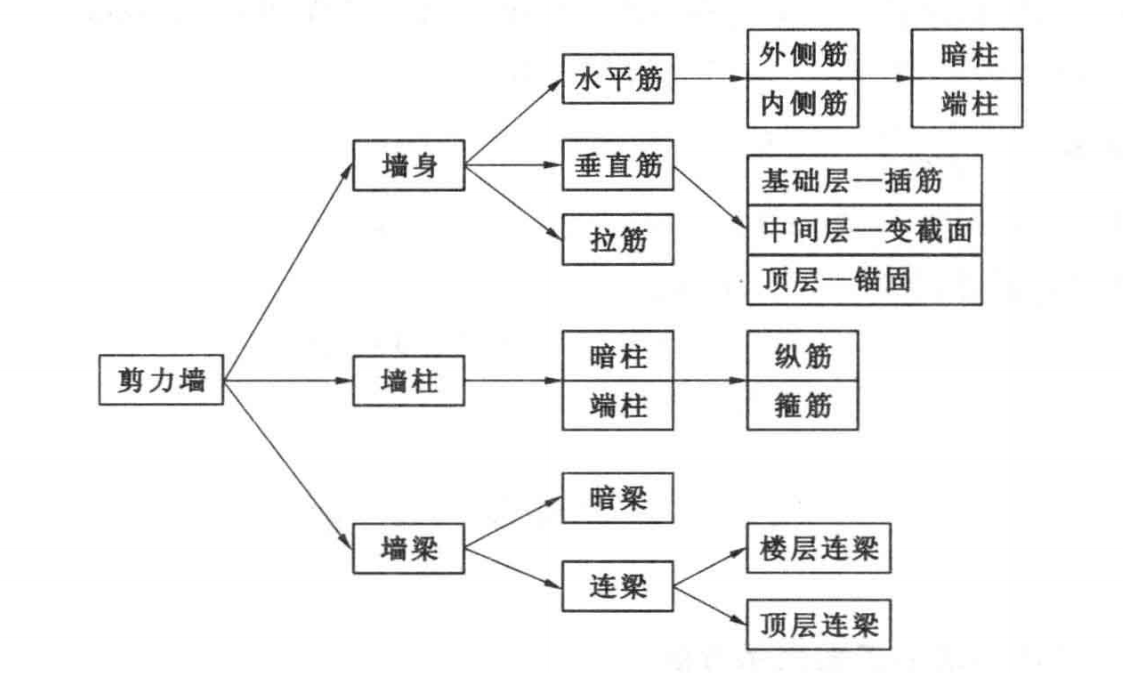

为表达清楚、 简便，规范将剪力墙分为剪力墙柱、剪力墙身和剪力墙梁三类构件。

1）列表注写方式

分别在剪力墙柱表、剪力墙身表和剪力墙梁表中，对应于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式，表达剪力墙平法施工图。

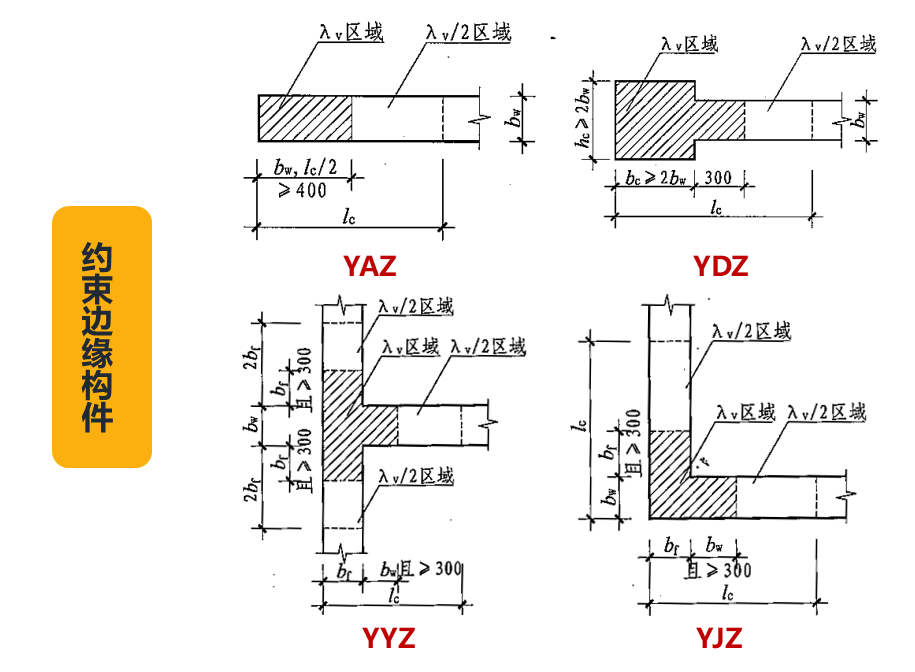

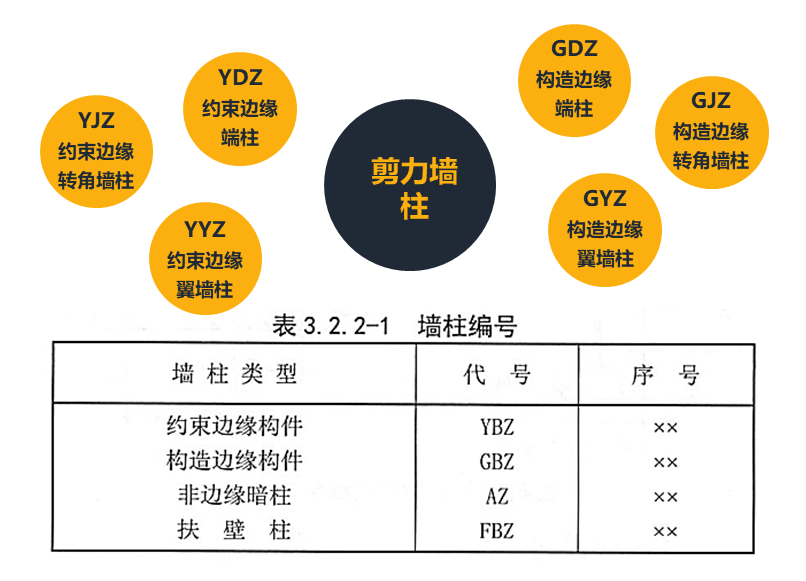

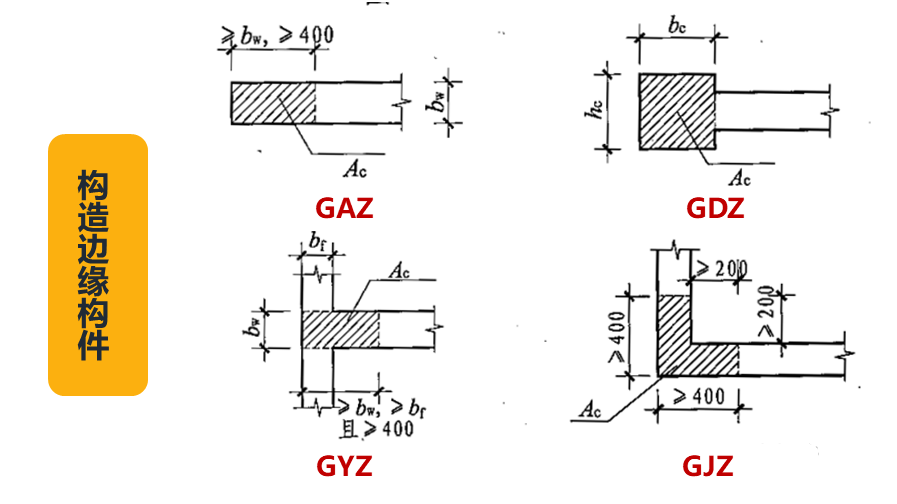

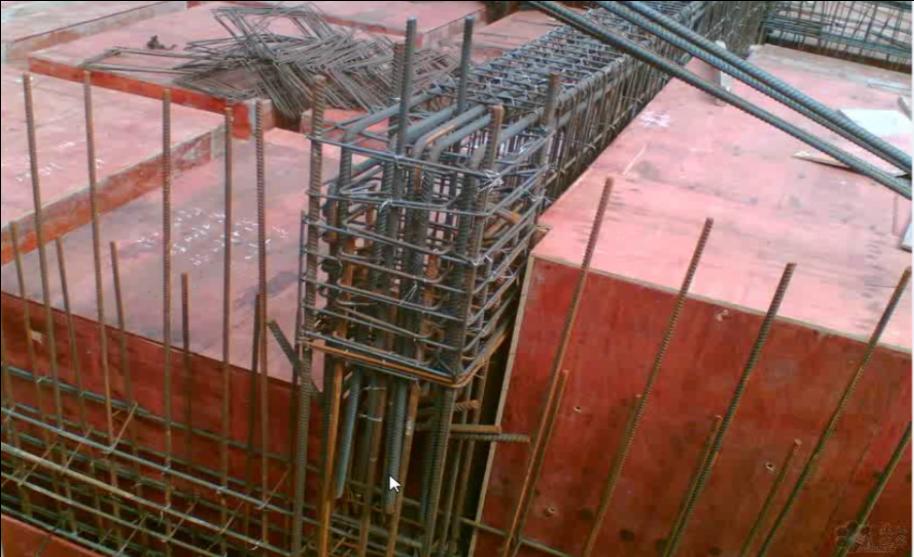

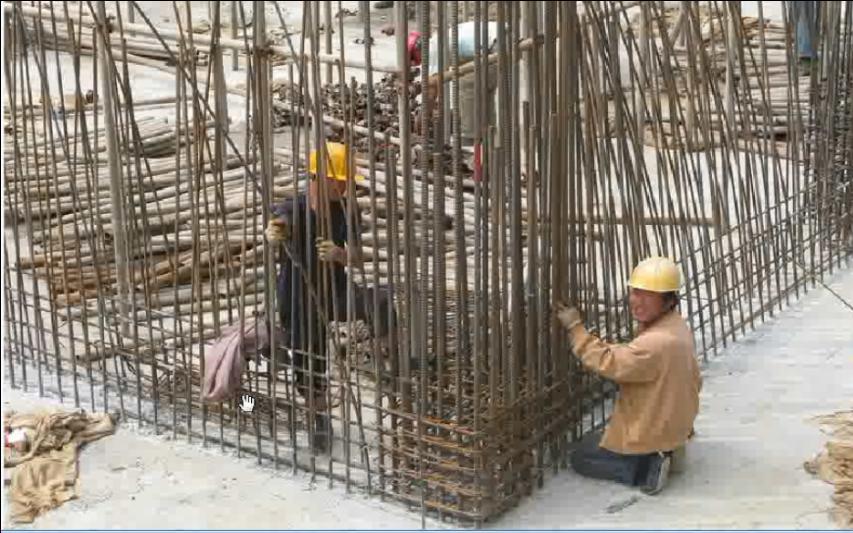

（1）剪力墙柱

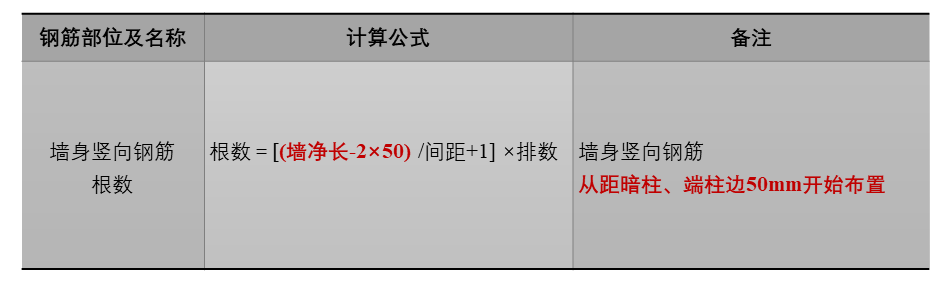

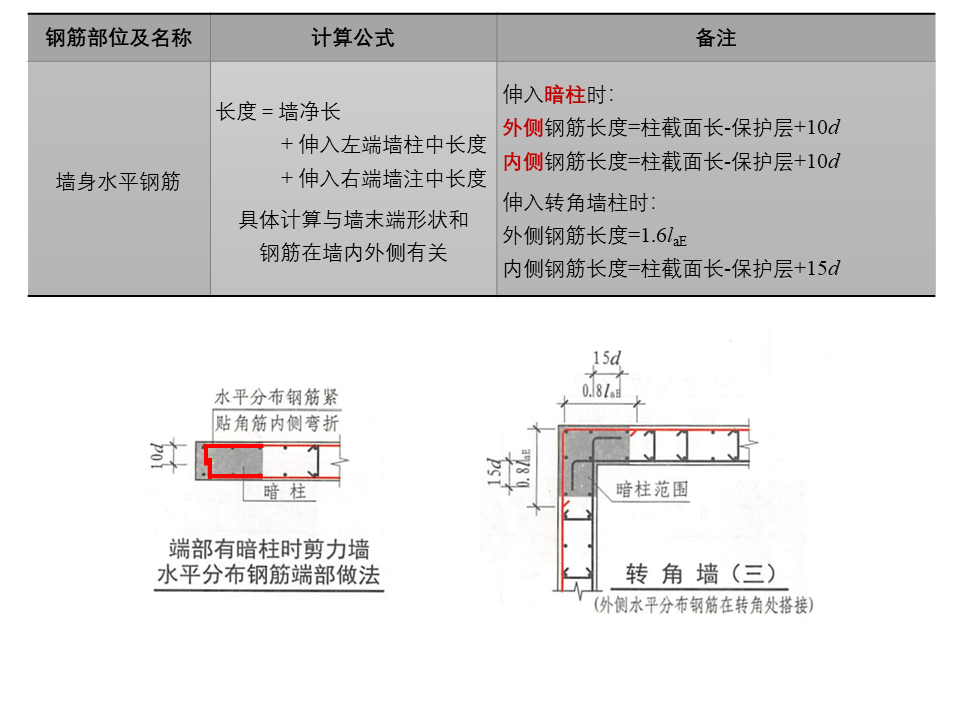

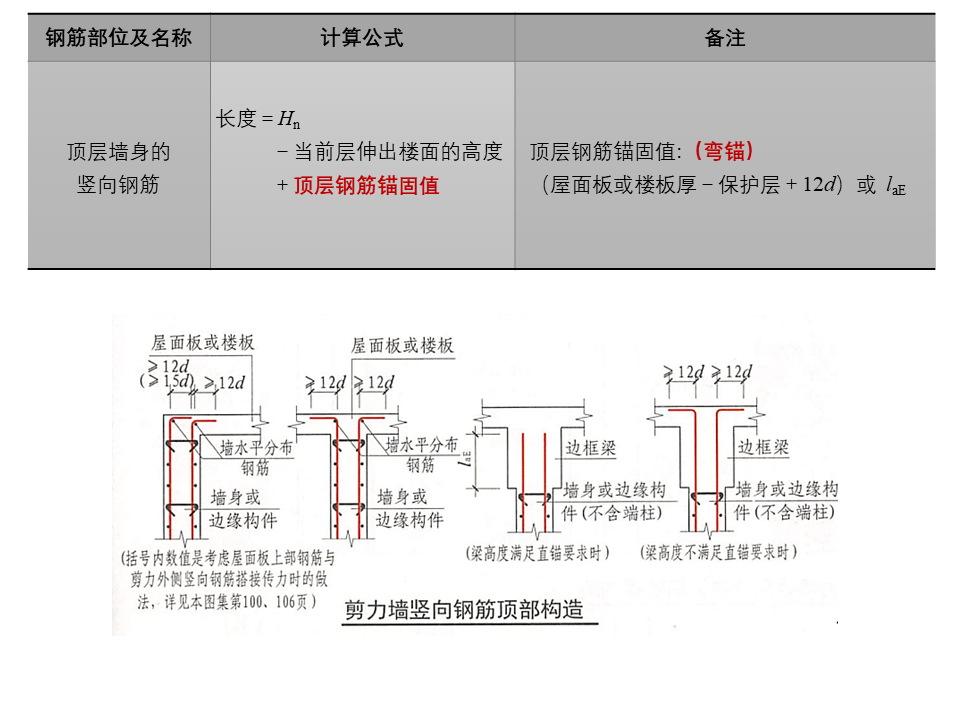

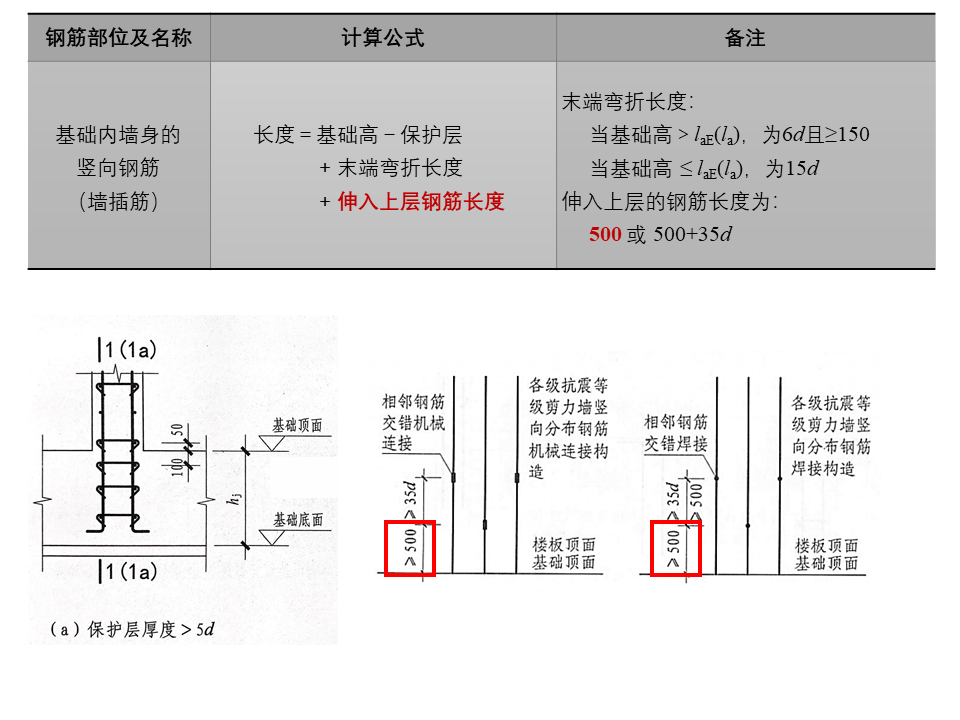

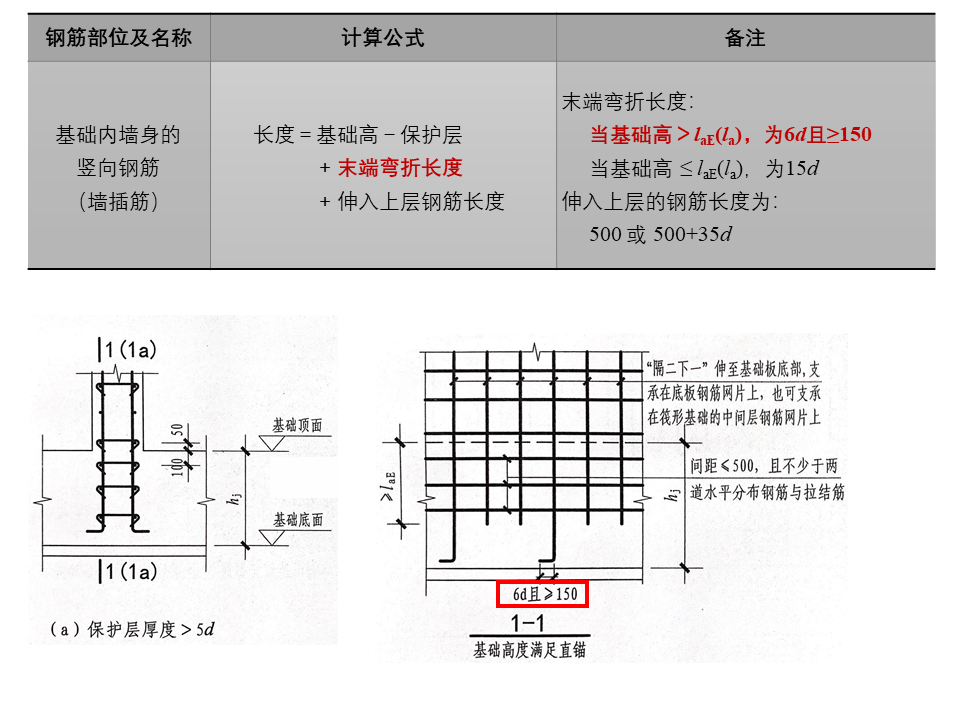

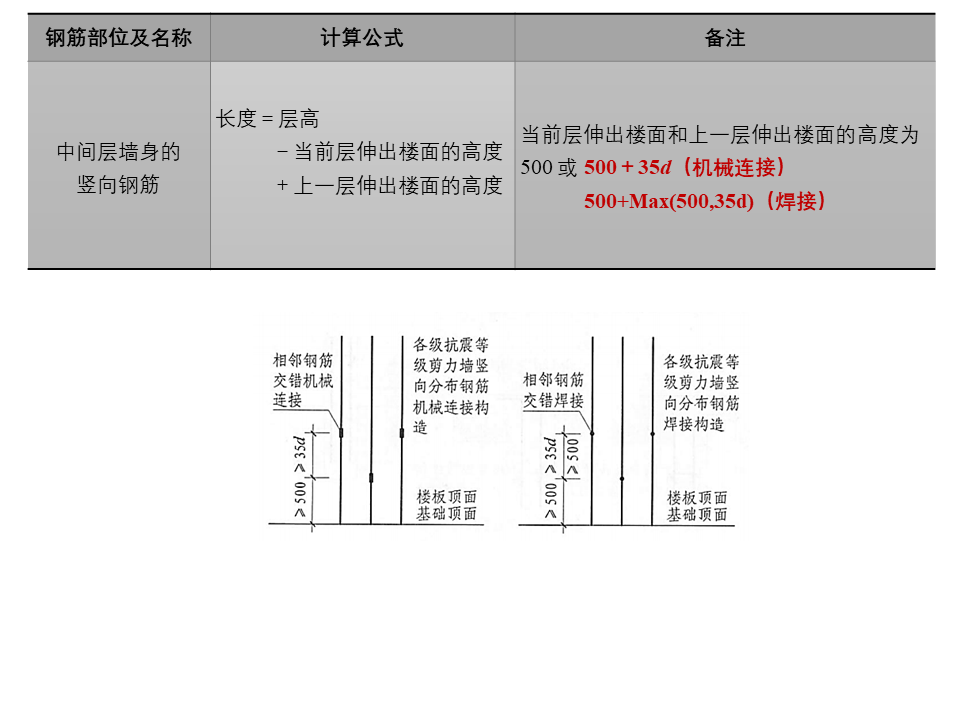

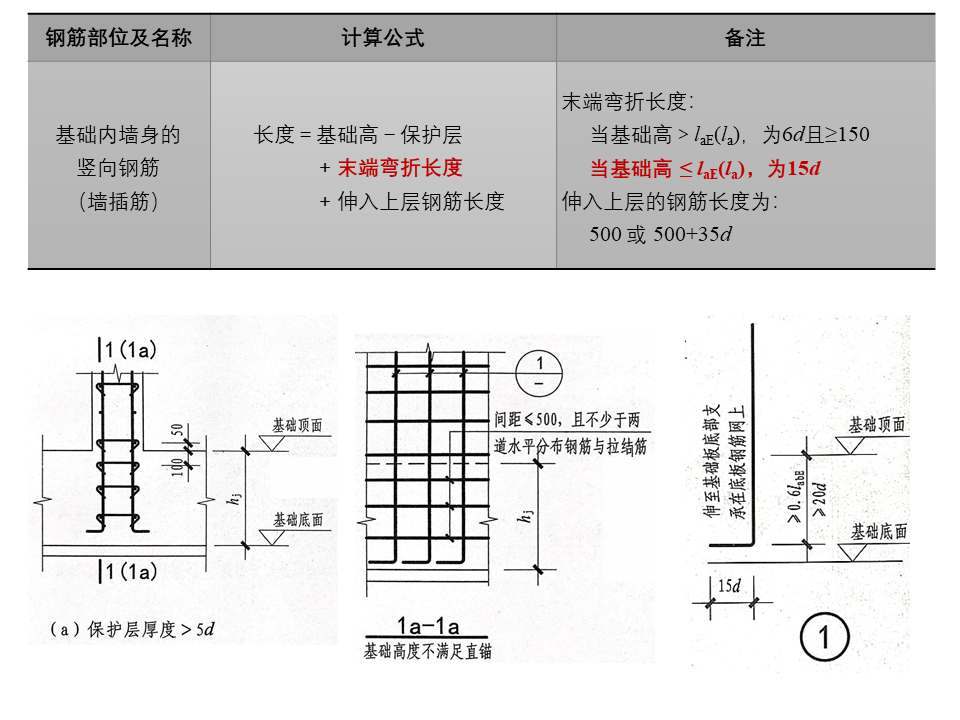

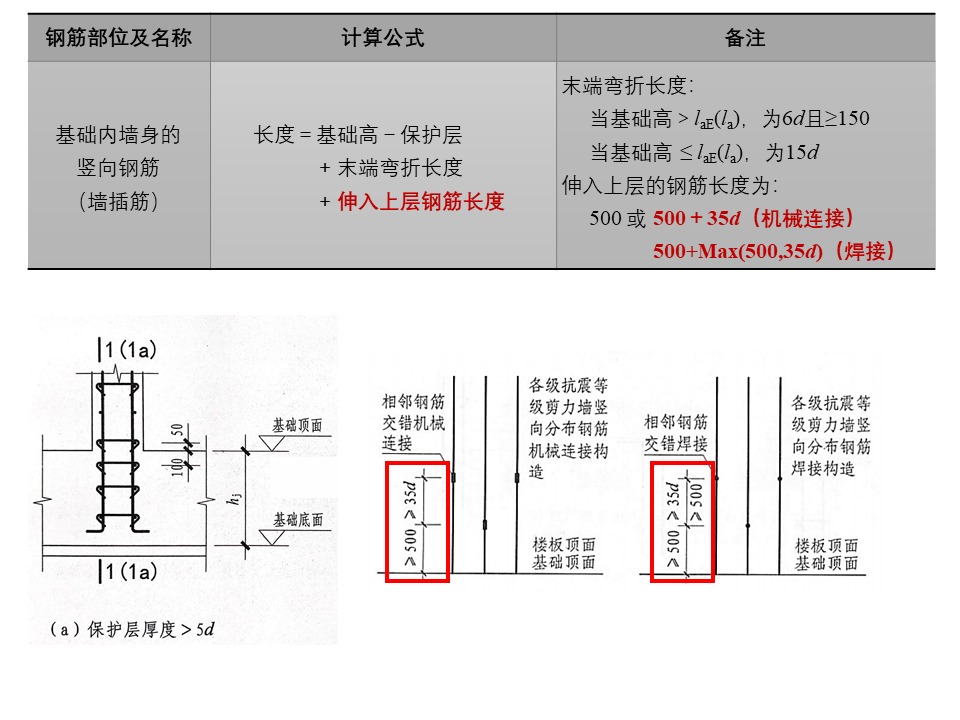

（2）剪力墙身

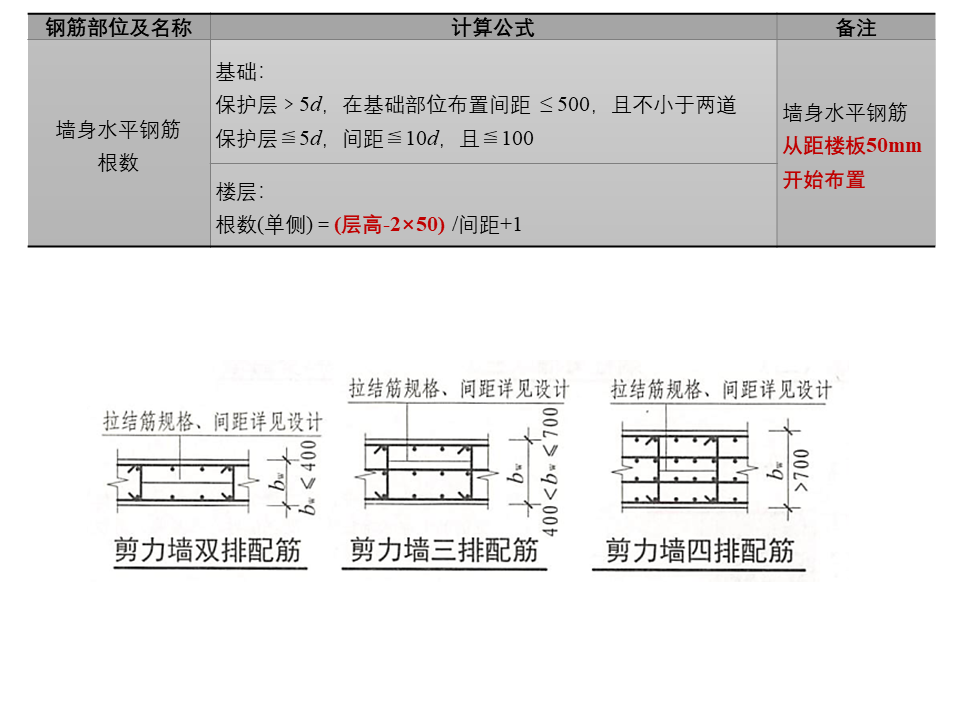

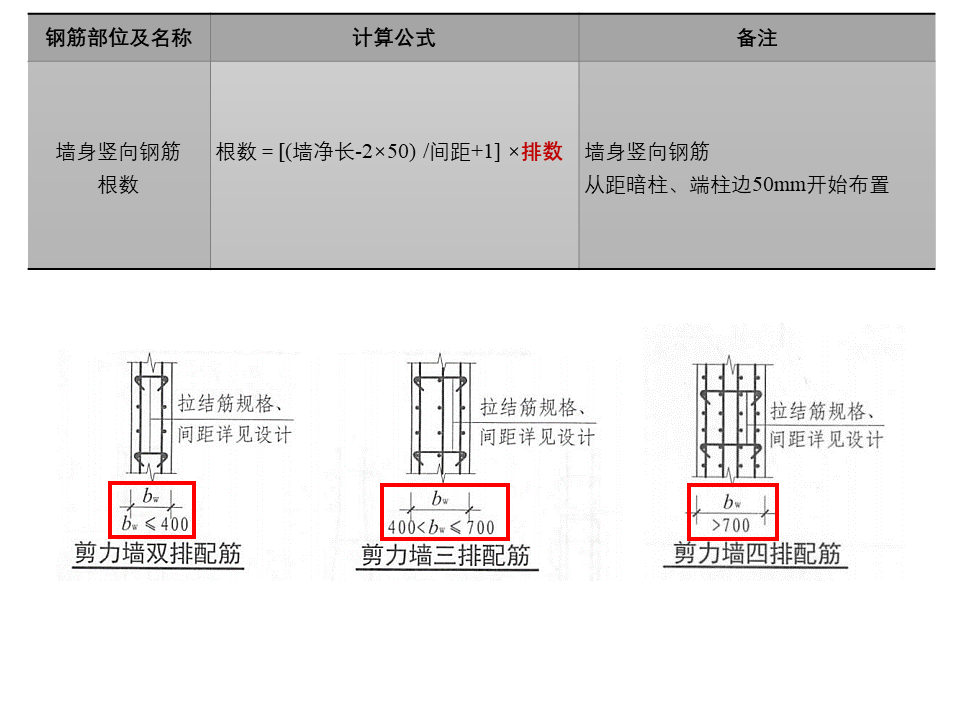

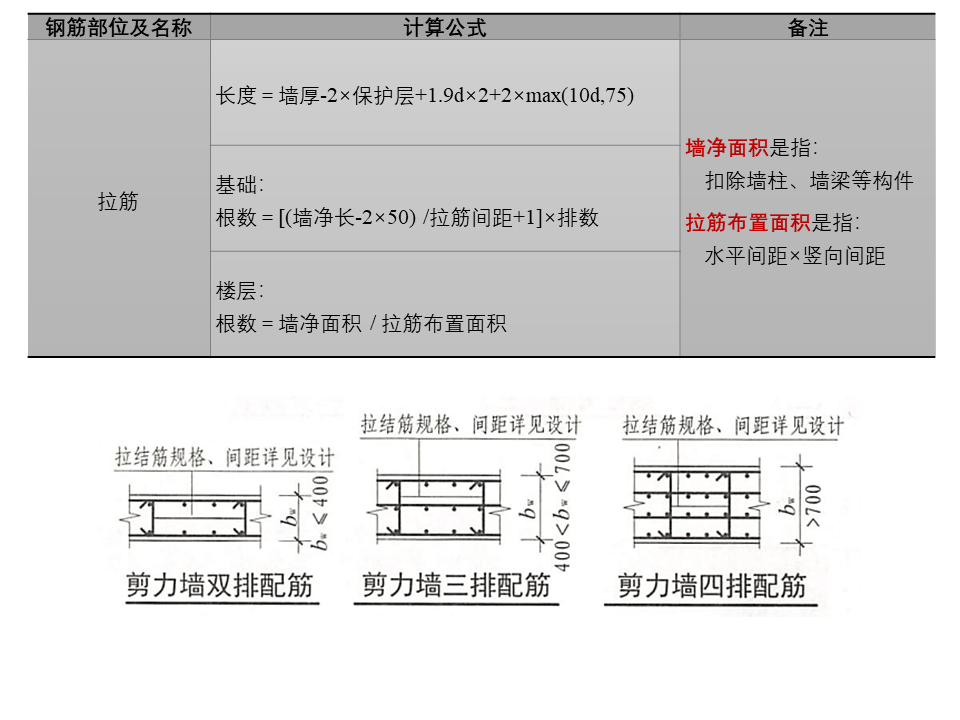

墙身编号，由墙身代号、序号以及墙身所配置的水平与竖向分布钢筋的排数组成，其中排数注写在括号内。表达形式为：

Qxx（xx排）

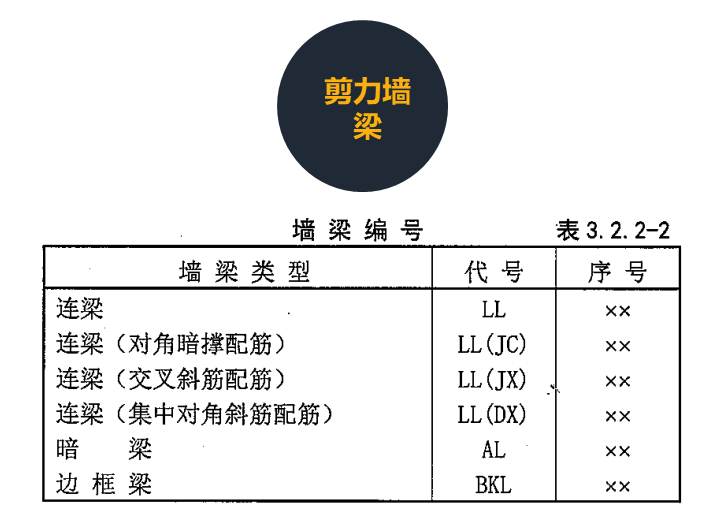

（3）剪力墙梁

2）截面注写方式

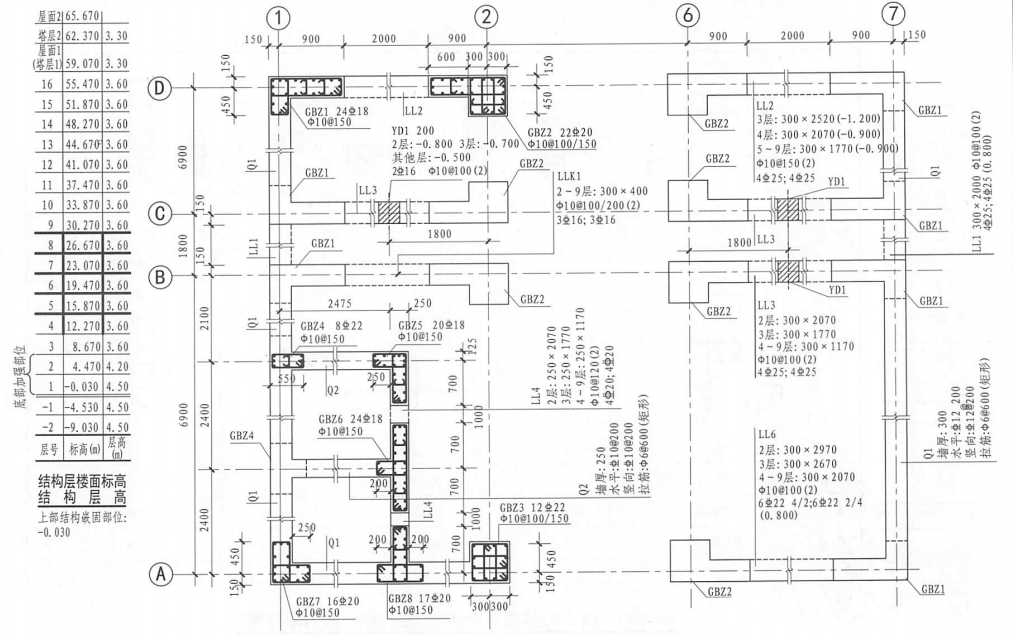

在分标准层绘制的剪力墙平面布置图上，以直接在墙柱、墙身、墙梁上注写截面尺寸和配筋具体数值的方式来表达剪力墙平法施工图。
