任务5：长时间定时-static应用

1.任务要求

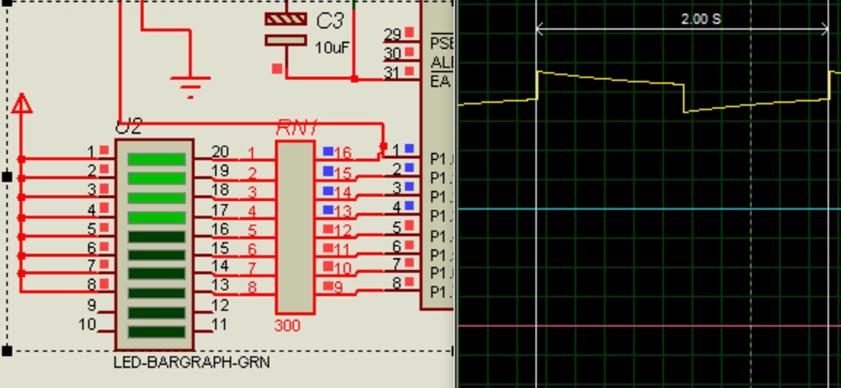

电路参考图3-1，利用T0，使高低4的灯每秒交替亮灭一次。

2.任务目标：掌握长时间定时方法，即长时间=N倍的短时间（定时器可直接实现的时长）。

3.任务分析

  每秒交替亮灭一次，即前一秒高4位亮，低4位灭，后一秒高4位灭，低4亮。只要定时一秒，IO口状态翻转即可，也即实现周期为2s的方波。根据定时器的工作方式，在12MHz的振荡频率下，在工作方式1，有16位的定时寄存器，它的最长定时时间为216=65536μs=65.536ms，离定时1s的要求相差太远。故可将1s等分20份，即50ms*20=1s。只要定时50ms,累计20次，即实现1s定时。
