双通道电压表案例程序设计说明
1 工程文件下载：

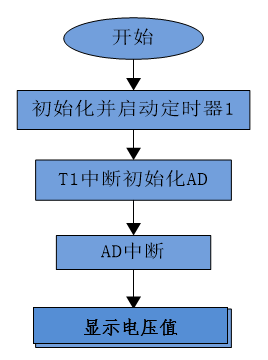

2 程序设计流程图
3 相关寄存器设置
1） P0（8位）和P2.3需要设置成推挽输出，以驱动电路正常发光。按键作为输入，不需推挽，涉及寄存器及配置值如下：
P0M1=0x00;
P0M0=0xff;
P2M1=0x00;
P2M0=0x08;
2） 采用定时器1，在定时器中断中进行AD的初始化，涉及寄存器（含可位寻址）及配置如下：
TMOD=0x10;
IE=0xa8;
TH1=(65535-40000)/256;
TL1=(65535-40000)%256;
TR1=1; //启动定时器
3） 对于P1_0通过AD采集，涉及寄存器及配置如下：
P1ASF=0xff;
ADC_RES=0;
ADC_RESL=0; //AD转换结果寄存器清0
ADC_CONTR=0X88; //10001000，后三位决定P1^3作为A/D输入
CLK_DIV=0X20;
4） 对于P1_1通过AD采集，涉及寄存器及配置如下：
P1ASF=0xff;
ADC_RES=0;
ADC_RESL=0; //AD转换结果寄存器清0
ADC_CONTR=0X89; //10001001，后三位决定P1^1作为A/D输入
CLK_DIV=0X20;
4 程序设计框架
4.1 void main()
调用U0_U1()。
4.2 void U0_U1()
（1）设置P0为推挽模式，设置P2^3为推挽模式，其它为准双向口模式
（2）选通数码管
（3）开定时器中断和AD中断
（4）设定时器1初值并开启定时器1中断
（5）无条件循环调用SEG_Display()。
4.3 void SEG_Display()
（1） 电压范围0~5V；
（2） 保留两位小数，因此有个位、十分位、百分位；
4.4 void Timer1_Routine() interrupt 3
定时器1中断处理程序：
（1） 判断当前flag标志，如果是1，则调用InitADC_U1()初始化P1_1相应寄存器；否则调用InitADC_U1()初始化P1_1相应寄存器。对flag标志取反。
（2） 开总中断，开AD中断，使能定时器1中断；启动定时器1工作。
4.5 void weixuan(char i)
将数码管i信息对应到位选引脚SEL0、SEL1、SEL2上。
4.6 void Delay(int n)
延时
4.7 void InitADC_U1()
初始化P1_1引脚AD转换结果寄存器及控制寄存器
4.8 void InitADC_U0()
初始化P1_0引脚AD转换结果寄存器及控制寄存器
4.9 void adc_isr() interrupt 5 using 1
AD中断处理程序：
（1） 每中断AD一次，计数器time加1；
（2） 屏蔽所有中断；
（3） 如果中断次数达到2000次，则如果flag为1，则求温度AD平均值，并从tempdata数组中获取相应AD值对应的摄氏温度值，AD中断重新计数，调用date_processtemp()方法完成数码管左边三个温度值显示。如果flag为-1，则求光AD平均值，AD中断重新计数，调用date_processlight()方法用数码管右侧三个显示光信息。
（4） 如果flag为1，则将存储了温度AD值的ADC_RES和ADC_RESL寄存器数值经过处理后累加，温度中断次数加1；如果flag为-1，则将存储了光AD值的ADC_RES和ADC_RESL寄存器数值累加，光中断次数加1。
（5） 标志本次数模转换结束，并重新开放AD中断和定时中断。
ADC_CONTR&=~0X10;//ADC_FLAG=0，数模转换结束标志被程序清为0
ADC_CONTR|=0X08; //ADC_START=1，模数转换启动，结束后自动为0
4.10 voiddate_processP1_0()
将十进制P1_0电压信息分别取出其个位、小数点后两位信息。
4.11 voiddate_processP1_1()
将十进制P1_1电压信息分别取出其个位、小数点后两位信息。

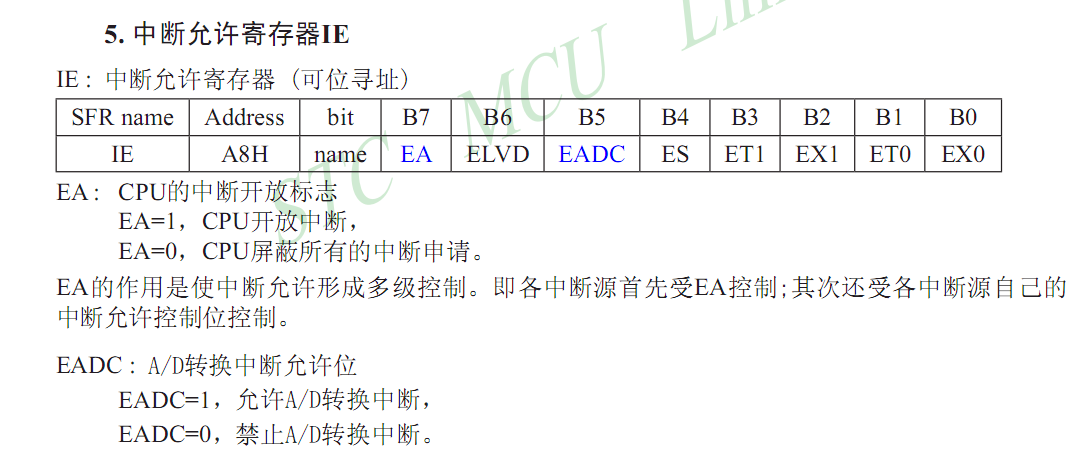

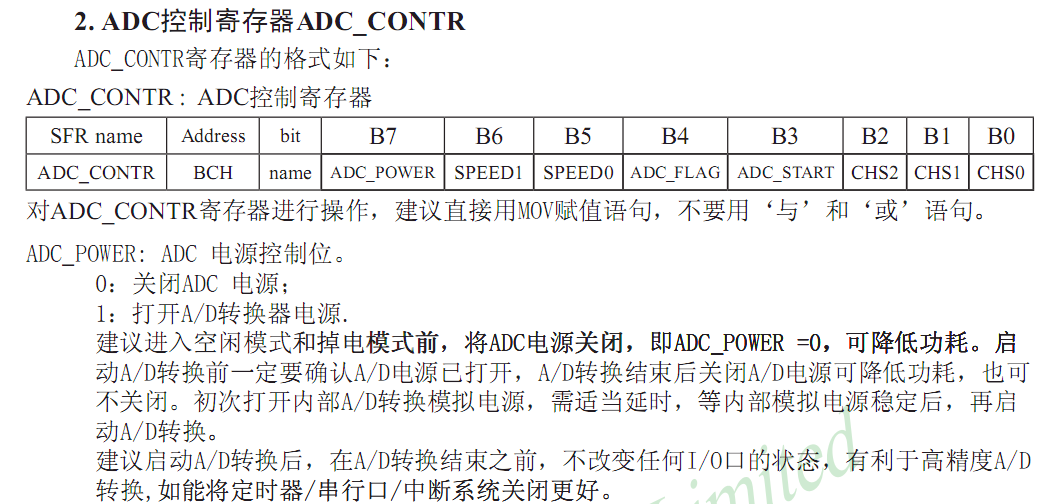

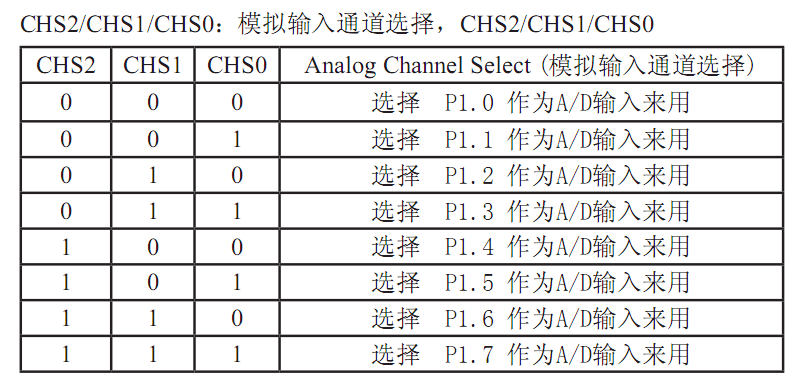

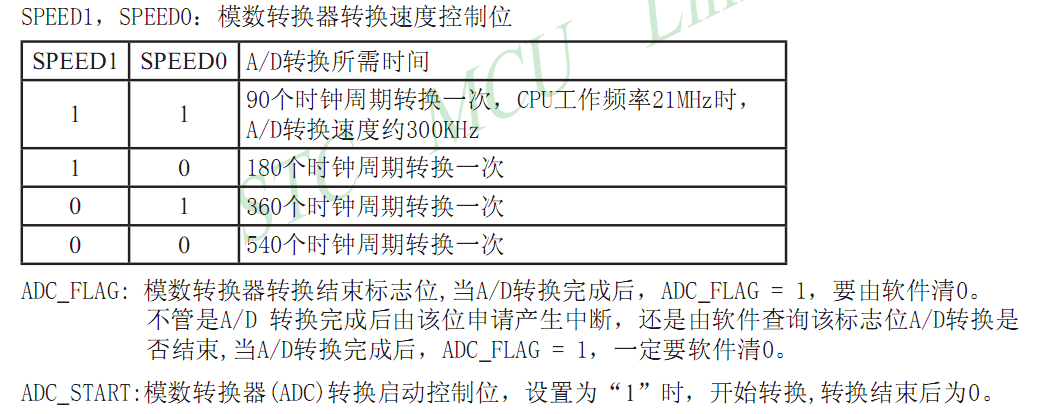

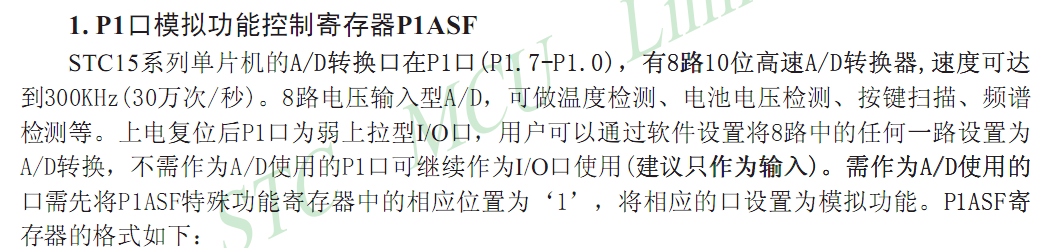

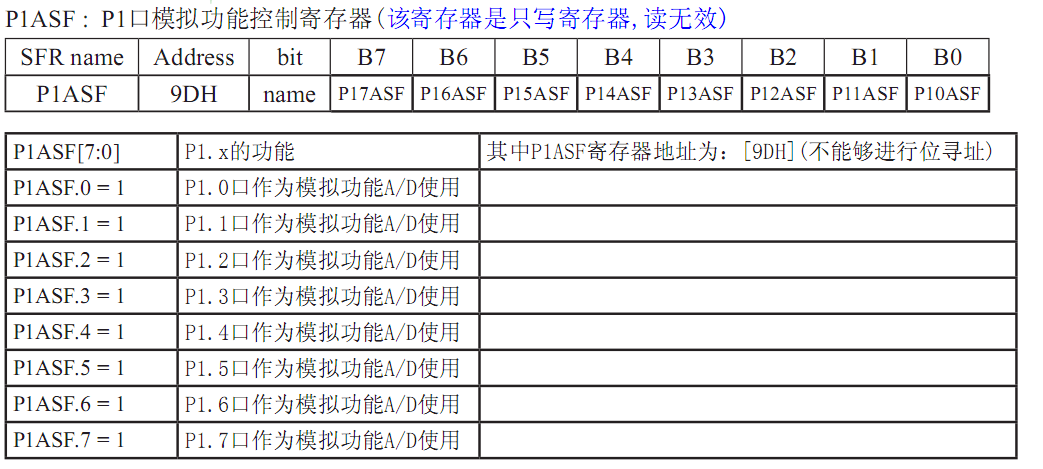

5 相关寄存器知识
