纵联差动保护
  • 1 导学案
  • 2 参考视频


导
学
案





 1.


学习目标

知识目标：掌握电流差动保护、纵联距离保护和纵联方向保护的原理；了解差动保护的整定原则。

能力目标：能进行220kV线路保护信号判断；会读识220kV线路保护动作报文及故障录波图。


2.

重点难点

     1.重点：差动保护的原理

     2.难点：220kV线路故障的保护信号分析


3.

任务描述

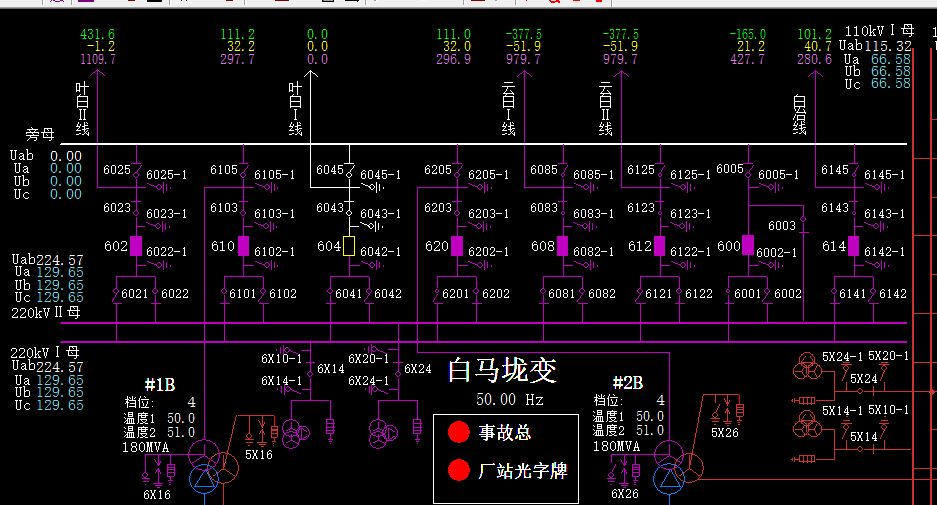

  白马垅变220kV叶白Ⅰ线604线路发生C相单相接地故障，C相瞬时性接地故障，纵联距离保护动作将C相断路器跳闸，切除故障点，重合闸重合成功。试对主控台信号进行分析，初步判断故障原因，并进行简单处理。

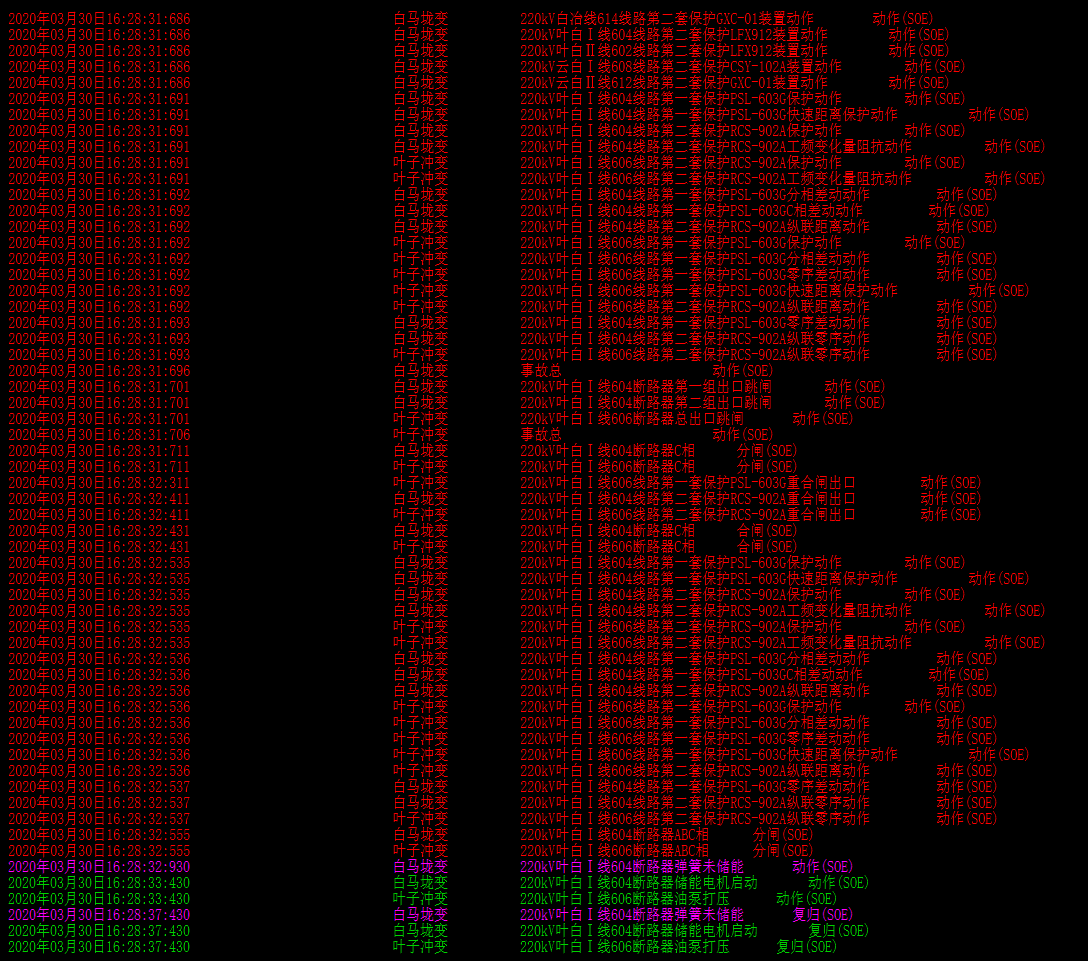

保护信号如下：




4.

任务准备

一、规程准备：《GB26860-2011电力安全工作规程 发电厂和变电站电气部分》、《白马垅变运行规程》、《GB 14285-2006 继电保护和安全自动装置技术规程》

二、设备、资料准备：熟悉白马垅变电站220kV一次接线及设备，收集220kV保护装置说明书。

三、知识准备

预习本节相关知识内容，并思考以下问题：
