距离保护

导
学
案



 1.


学习目标

      知识目标：掌握输电线路保护功能配置基本原则；掌握距离保护的原理；了解距离保护的整定原则；了解距离保护的优缺点。

能力目标：能进行110kV线路相间短路故障的保护信号分析及故障处理。


2.

重点难点

     1.重点：距离保护的原理；距离保护的影响因素

     2.难点：110kV线路相间短路故障的保护信号分析及故障处理


3.

任务描述

    白马垅变110kV美洛II线518线路发生短路故障，保护动作，断路器跳闸。试对主控台信号进行分析，初步判断故障原因，并进行简单处理。

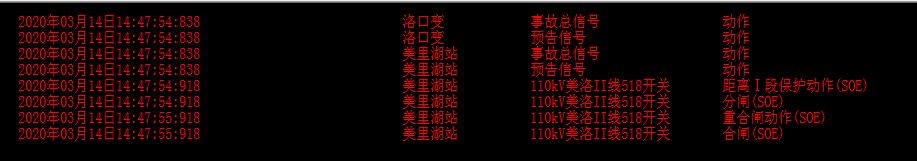

美里湖变518断路器信号灯闪烁，断路器在合位，告警信息窗口信号如下：



4.

任务准备

一、规程准备：《GB26860-2011电力安全工作规程 发电厂和变电站电气部分》、《白马垅变运行规程》、《GB 14285-2006 继电保护和安全自动装置技术规程》

二、设备、资料准备：熟悉白马垅变电站110kV一次接线及设备，收集110kV保护装置说明书，阅读110kV保护装置说明书相间短路保护相关部分。

三、知识准备

预习本节相关知识内容，并思考以下问题：
