粉末衍射实验 - 步长0.02?

通常情况下，有机物粉末衍射实验参数可以设定为：3 - 50度，步长0.02度；无机物5 - 80度，步长为0.02度。

从上述描述中，可以把步长定义为在某一实验中，设定的测角仪转动的最小角度。这里我们讨论为什么选择步长0.02度。

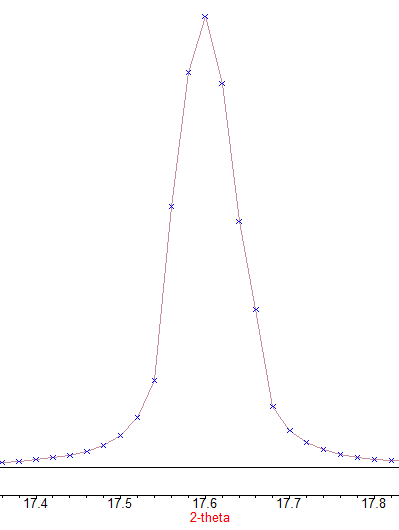

一个理想的峰形是在半缝宽位置处，半缝宽下部最接近的点和半缝宽上部的点是由7-10个数据点组成的形状。

理论：由上述可得：17.7-17.5 = 0.2 度；0.2/10 = 0.02度。

经验：对于实验室粉末衍射仪器，步长0.02度是可以默认采用的参数。

reference：

http://pd.chem.ucl.ac.uk/pdnn/inst1/counts.htm
