简易的粉末衍射零点校正方法

简便的零点校正方法：

1 寻峰

2 峰形拟合

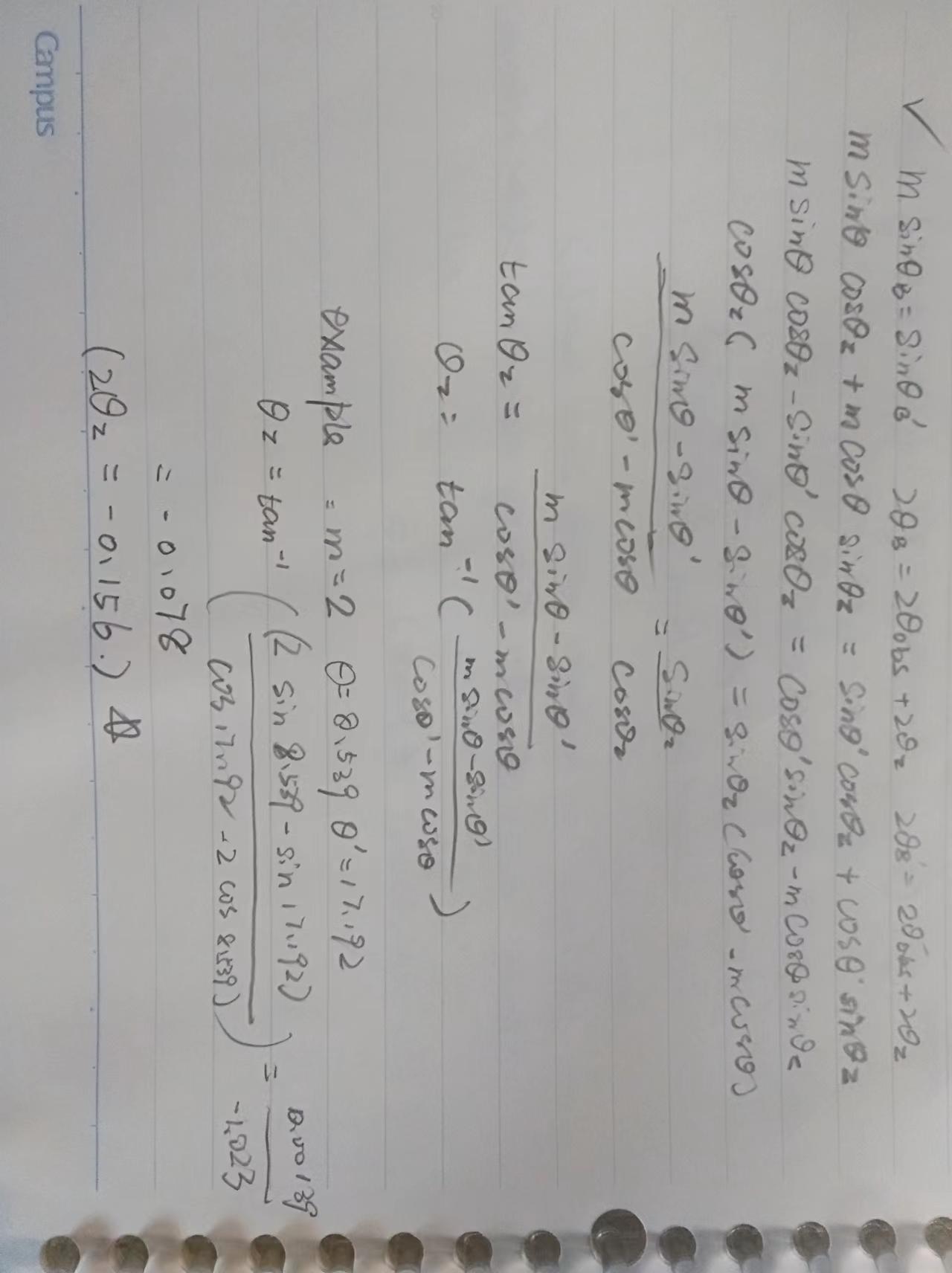

3 计算zero-shift 利用图片公式

4 对衍射峰的峰位进行修正。

比如一张粉末衍射谱图中，有两个衍射峰的峰位是17.078和34.384度。由于角度大致相差一倍，所以可能是一组晶面，相差的倍数为2。

按图片公式可以估算出零点误差为-0.156度。

参考文献：J. Appl. Cryst. (1999). 32. 850-853

图片预览
