C2/c or I2/a? which one should be choosed?

C2/c和I2/a同属于15号空间群。前者是convetional cell setting (the standard setting)，后者是非标准空间群（the non standard setting）。

为什么要首选conventional cell？默认一种空间群有助于同种结构之间的比较。

那么是不是非标准空间群就是多余的？答案是否定了。当两种空间群中，其中一种的beta角远远大于90度，而另一种接近于90度，选择接近于90度的空间群会使得结构模型更精确和更合理。[Dunitz, J. D. (1979). X-ray Analysis and the Structure of Organic Molecules, pp. 205–206. Ithaca: Cornell University Press]。所以案例1中, 选择I2/a。案例2中选择Pc.

案例 1

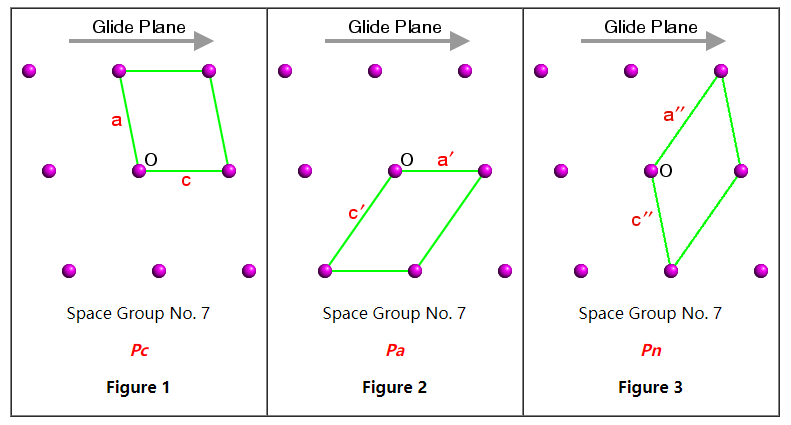

案例 2 Pc / Pa / Pn



[1] https://www.cryst.ehu.es/cryst/setstru.html

[2] J. Res. Natl. Inst. Stand. Technol. 107, 373–377 (2002)
