第十一章   制药工艺计算

 第一节 制药工艺流程图

把制药工艺路线中物料和载能走向用图形表现出来，就是制药工艺流程图。

一、制药工艺流程示意图

可用流程框图和流程简图表示，主要内容要体现由原料转变为产品的全部过程，反应原料及中间体的名称及流向，所采用的单元操作和过程的名称。

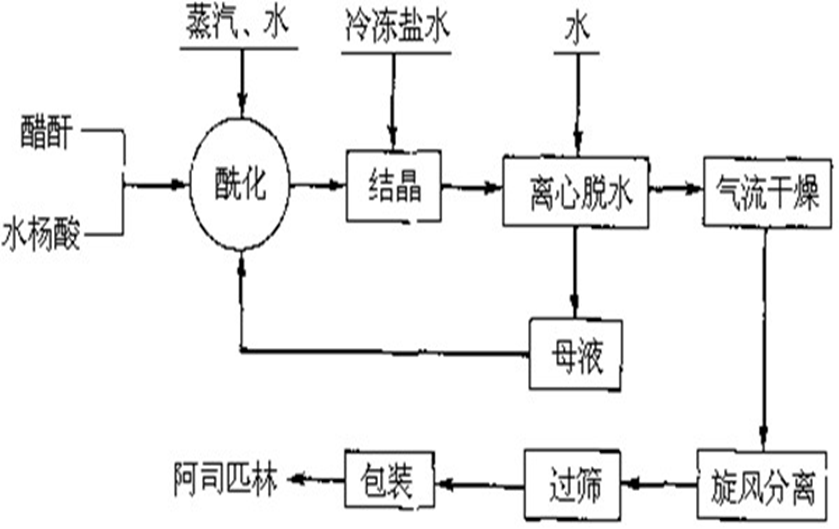

框图是以方框或圆框分别表示单元操作和过程，以箭头表示物料和载能介质流向，并辅以文字说明，对工艺过程和控制进行定性描述。

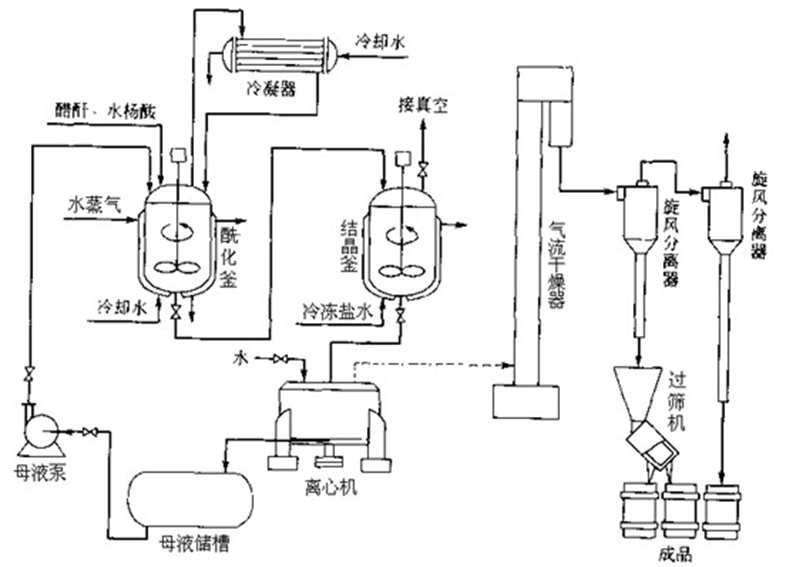

工艺流程简图是由物料流程和一定几何图形的设备组成。

二、工艺控制流程图

PID是表示全部工艺设备、物料管道、阀门、设备附件以及工艺和自控仪表的图例、符号等的一种内容较为详细的工艺流程图，也称为生产控制流程图或带控制点的工艺流程图。

三、物料平衡图

以操作单元为基础绘制物料平衡图，也可以整个工艺路线为基础绘制。细实线的长方框表示各车间，只画出主要物料的流程线。

四、物料流程图

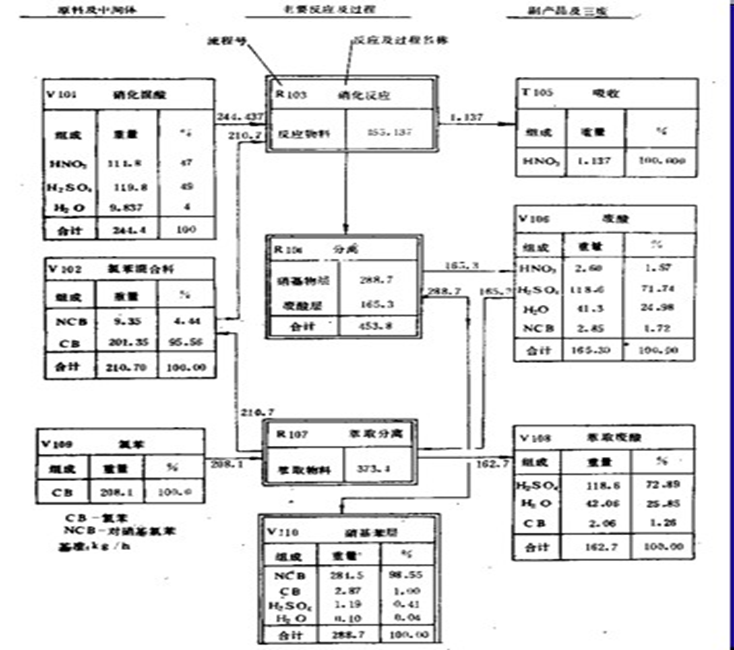

物料流程图是说明操作单元物料组成和物料量变化的图，单位以批（日）计（对间歇式操作）或以小时计（对连续式）。把各个操作单元的物料流程图连接组合起来，就形成了车间物料流程图。工艺流程示意图完成后，开始进行物料恒算，再将物料衡算结果注释在流程中，即成为物料流程图。
