一、定位销及定位销钳

1. 定位销

定位销用于零件与零件之间的定位和夹紧。一般定位销有螺纹式和弹簧式两类。前者的夹紧力大，后者的使用方便。按定位销杆的结构又可分为偏心和楔形两大类，其结构形式如图所示。

国外定位销的销杆大多采用楔形结构。为了满足不同的使用要求，在定位销的结构上也有些不同。例如：为了增大压紧力，采用了蝶形螺母等结构；为了在高温条件（不超过204℃）下使用，将定位销设计成全封闭形，同时将其内部零件做了防腐蚀处理等等。

2. 定位销钳

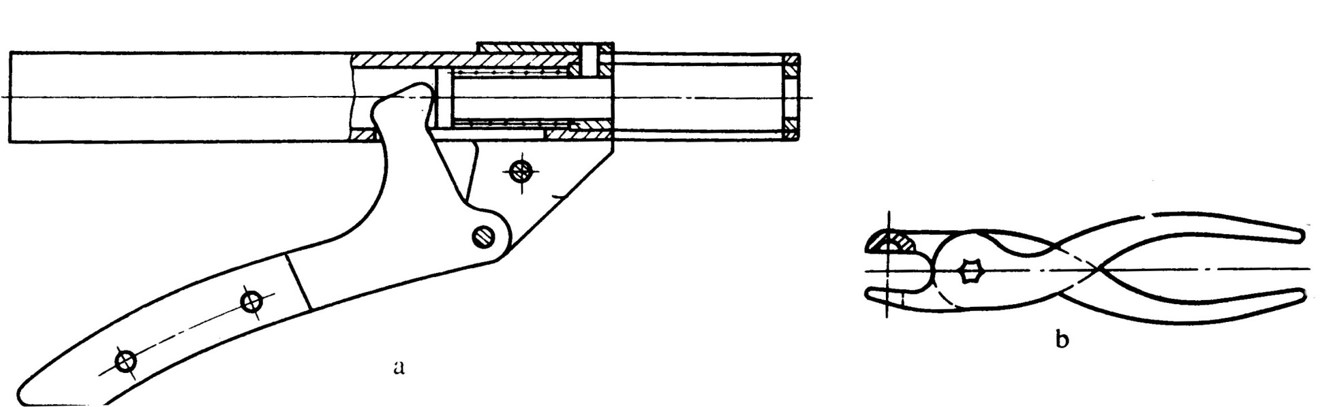

定位销钳如图所示。

二、气动手提压铆机

气动手提压铆机可分为拉式和推式两种。。

1. 结构组成

1）拉式气动手提压铆机

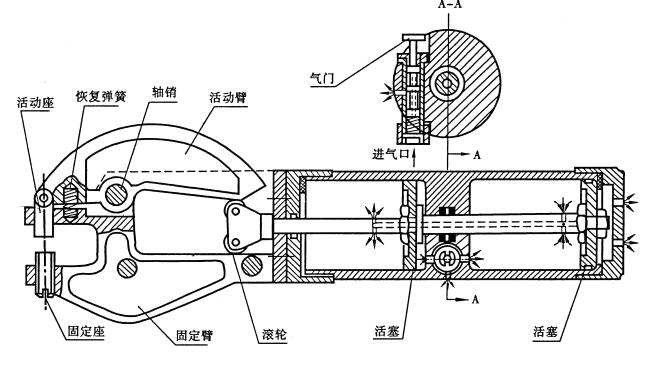

拉式气动手提压铆机的构造如图所示。它主要由活塞、气缸、气门、活动臂、固定臂、活动座、固定座、滚轮等组成。

2）推式气动手提压铆机

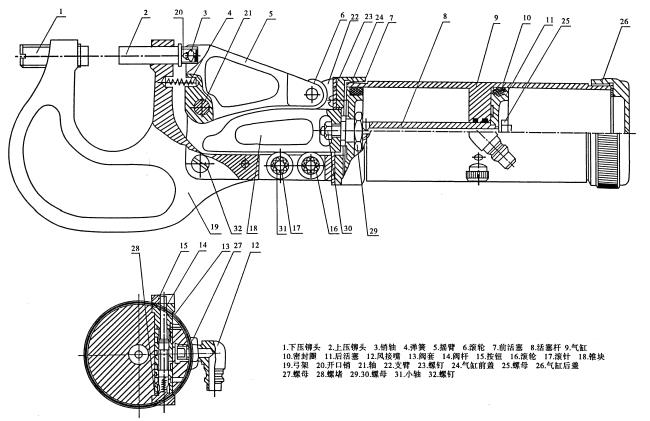

推式气动手提压铆机的结构如图所示。

2. 气动手提压铆机的使用和维护

下面以推式气动压铆机为例，介绍其使用方法和维护要求。

1）压铆前必须根据铆钉长度来调整下压铆头相对上压铆头（处于返回行程）的距离。上、下压铆头之间的距离必须大于铆钉长度，但不宜过长。

2）活塞上的密封圈安装在气缸中的压缩量以0.2~0.5mm 为宜，密封圈的安装槽内应涂2 号低温润脂油。

3）销轴只是在活塞回位时用以将上压铆头拉回原为，并不担负传递压铆力的任务。摇臂与上压铆头后端面接触的圆弧面才是传递压铆力的部位。
