仿真实验4   计数器的分析与设计

1. 实验目的

（1）       掌握逻辑分析仪的使用方法。

（2）       掌握计数器芯片的设计和使用方法。

（3）       掌握数码管的连接和使用方法。

2、实验内容

（1）在元件库中找到7493N芯片，DCD_HEX数码管，1hz/5V脉冲信号源，发光二极管（任意颜色）。查询7493N芯片的功能介绍，连接并仿真实现16进制计数显示。

报告要求：提供计数显示电路图和查询结果截图。

（2）利用7493N芯片设计十进制计数器，用逻辑分析仪测试该电路的时序图（测试脉冲信号源建议采用100hz/5V）。

报告要求：此处提供仿真电路图和逻辑分析仪的测试结果截图。

（3）利用7493N芯片（芯片工作原理参照T4293），DCD_HEX数码管，1hz/5V脉冲信号源，发光二极管（任意颜色），设计并仿真实现任意进制计数测试。（进制数任选，也可选用多片串联计数）备注：为确保任意进制电路稳定运行，请在系统中选用与门连接反馈信号与清零端。

报告要求：此处需文字说明实现电路的进制数及实现方法，提供仿真电路图。

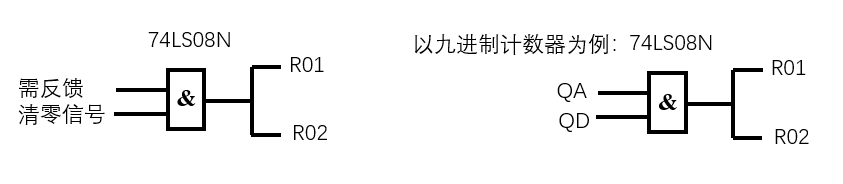

                                                 图4-1 清零连线示意图
