仿真实验2   集成运算放大电路

1. 实验目的

（1）       掌握仿真软件中正、负电源的设置使用方法。

（2）       掌握集成运算放大器的仿真电路搭建方法。

（3）       验证不同类型的集成运算放大器的基本运算功能。

2、实验内容

    请同学们根据自己的能力和爱好以及时间安排，在下列电路当中，任意选择其中四个作为必做实验内容：

1.


2.        反相输入电压比较器。

3.        积分电路

4.        微分电路

同学们要以所选的电路为研究对象完成以下实验内容：

（1）根据所选电路的理论图连接仿真电路图，电路中各元件及输入电压的参数可自行设置，建议选择图2-1中“ANALOG”原件库中的“OPAMP_3T_VIRTUAL”型号芯片作为仿真集成运算放大器。（注意查询该芯片的饱和电压参数，以确保电路参数及输入电压配置不当造成运放饱和）

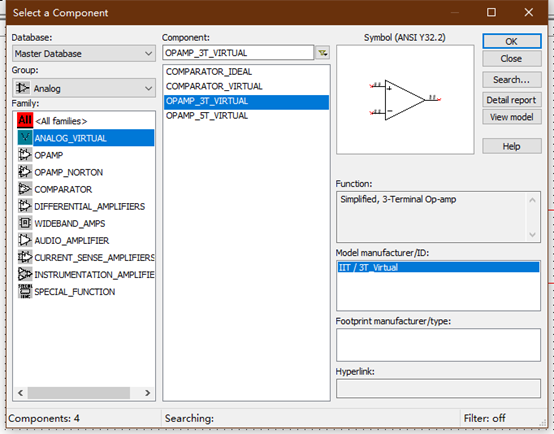

图 2-1   multisim中集成运放芯片的选取界面截图

（2）设置输入信号及电路元件参数，仿真测量输出结果，并计算理论值填入下表，范例表头中“XXXX”为所选电路名称，如反相比例，同时提供软件中的电路测量仿真截图。

表格第一列填入自行设定的输入电压，每个类型的电路至少测量正、负两组输入电压数据，第二列填入仿真软件中测量的输出电压，第三列填入根据理论计算得到的的输出电压值。

表2-1、XXXX电路输出电压测量

UI	UO（测量值）	UO（理论值）

注意：本项目要求仿真电路不少于四个，因此，每个电路都要提供表2-1中的数据测量以及仿真截图，因此，实验报告中至少要提交四个表格和四张仿真实验截图。
