系统简图手册结构-仅波音系列飞机
  • 1 电子学习文本
  • 2 Abbreviations&nbs...
  • 3 基础练习

10.6 系统简图手册使用


系统简图手册（System Schematics Manual SSM）是由波音商用飞机集团的维护与工程技术服务部出版。

系统简图手册符合美国航空运输协会 ATA100 技术规范，符合制造厂技术资料规范。

系统简图手册是一本客户化手册，它包括所有飞机系统简图，用于系统理解和故障隔离。

10.6.1 系统简图手册结构

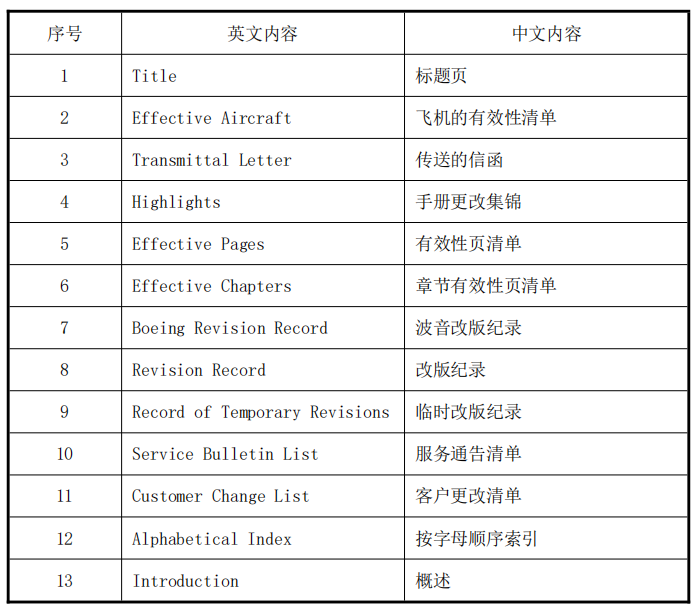

表 10-6 前面材料介绍

系统简图手册（SSM），其内容是按照 ATA100 规范和 ATA2200 规范进行编写的，系统简图手册的章节是按照 ATA100 规范进行编排。

系统简图手册分为：

■ Front Matter（前面材料）（请见表 10-6 所示）

■ 飞机系统章节

两部分。

以 B777-200 为例在前面材料的概述中还包含

■ GENERAL INFORMATION （通用信息）

■ DEFINITIONS（定义）

■  SYSTEM SCHEMATICS（系统简图）

系统简图手册章节比飞机维护手册和图解零件目录多了 00 章 GENERAL（概述），在系统简图手册概述里有：

■ DIMENSION AND EQUIPMENT LOCATION（尺寸和设备位置）

 ■ AIRPLANE CONFIGURATION（飞机外形）

■ ANTENNA LOCATION（天线位置）

 ■ FLIGHT DECK（驾驶舱）的内容

系统简图手册章节内容依据 ATA100 规范分为章、节、主题。

每一主题对应某一航线可更换件 LRU，内容为相应系统简图。
