1.了解柴油机供给系组成和燃料性能。

2.了解可燃混合气燃烧过程及燃烧室构造。

3.掌握喷油器和喷油泵的构造和工作原理。

6.掌握电控柴油喷射系统组成、控制原理。

7.了解增压的类型，涡轮增压原理。

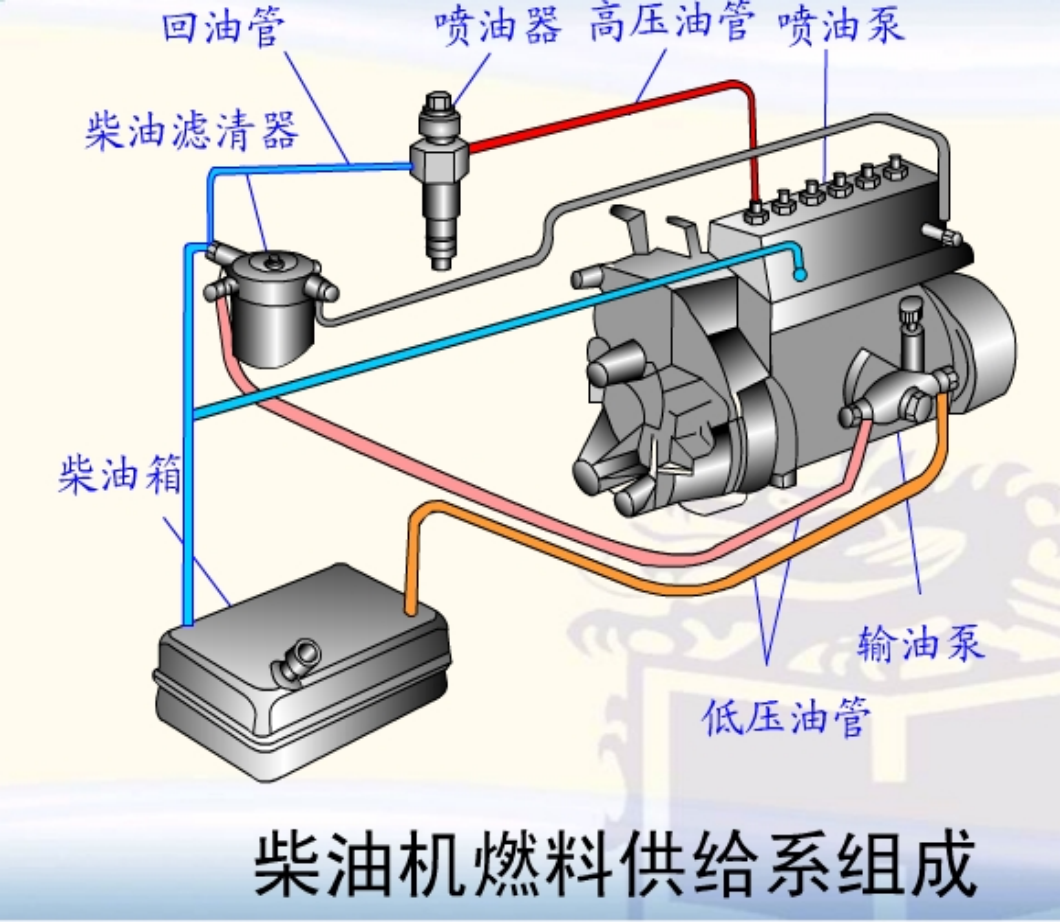

1.柴油机燃油系统的作用是完成燃料的储存、滤清和输送工作，按柴油机各种不同工况的要求，定时、定量、定压并以一定的喷油质量喷入燃烧室，使其与空气迅速而良好地混合和燃烧，最后使废气排入大气。

主要由燃油供给、空气供给、混合气形成及废气排出四大部分组成

2.柴油滤清器

①作用：滤去柴油中的杂质、水分和石蜡，以减小各精密偶件的磨损，保证喷雾质量。

②型式、材料：多为过滤式，滤芯由绸布、毛毡、金属丝及纸制成。

③分类：有粗细两种，一般粗滤器设在输油泵之前，细滤器设在输油泵之后。

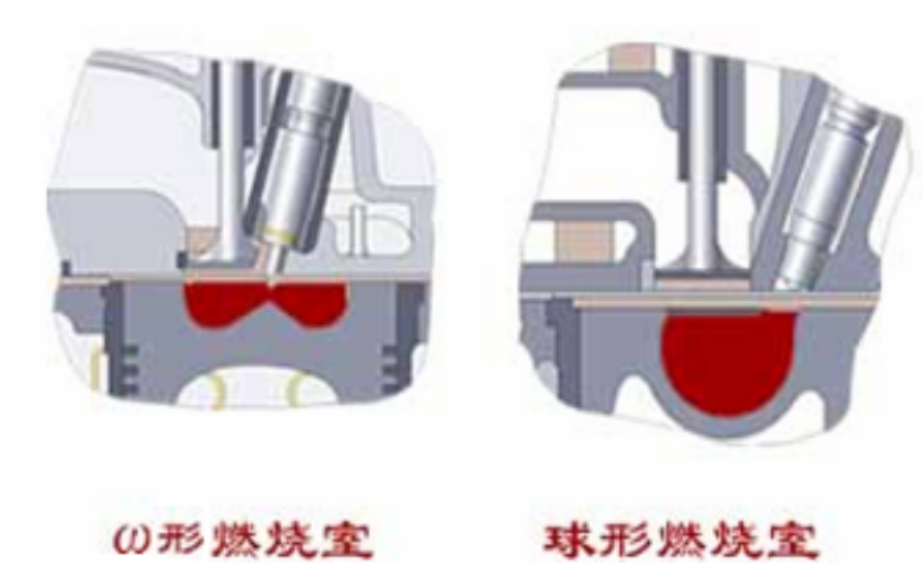

3.统一室燃烧室是由凹顶活塞顶部与气缸盖底部所包围的单一内腔，几乎全部容积都在活塞顶面上。燃油自喷油器直接喷射到燃烧室中，借喷出油注的形状和燃烧室形状的匹配，以及燃烧室内空气涡流运动，迅速形成混合气。所以又叫做直接喷射式燃烧室。

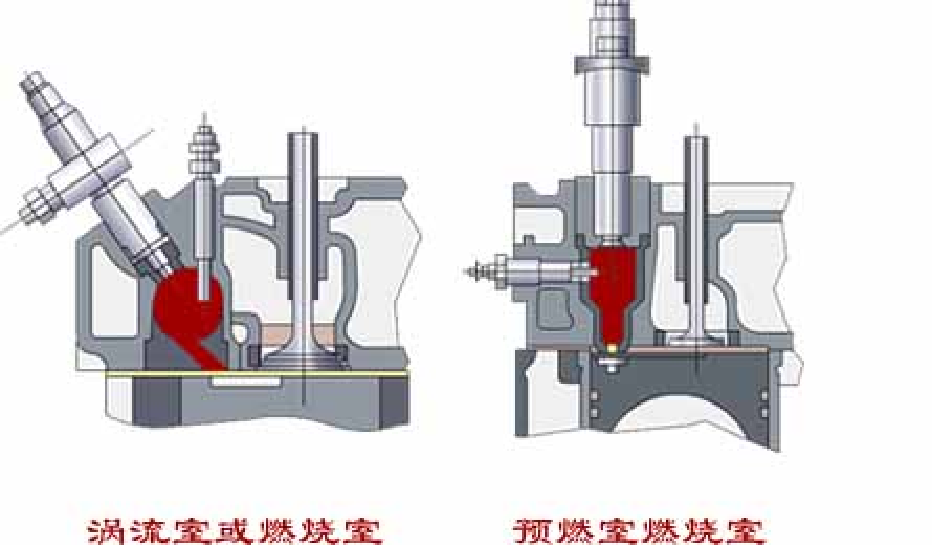

4.分隔式燃烧室由两部分组成，一部分位于活塞顶与气缸底面之间，称为主燃烧室，另一部分在气缸盖中，称为副燃烧室。这两部分由一个或几个孔道相连。分隔式燃烧室的常见型式有涡流室燃烧室和预燃室燃烧室两种。

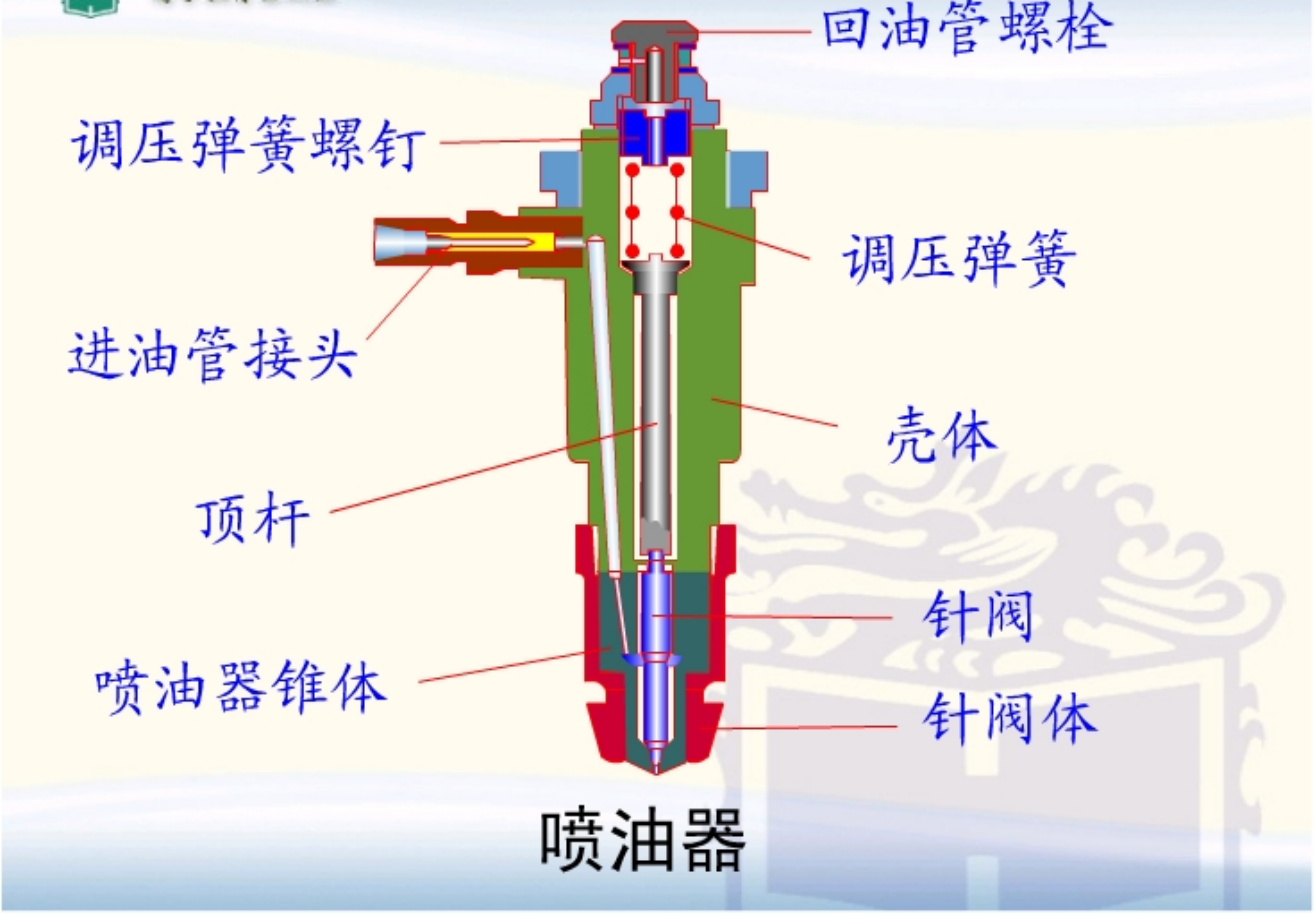

5.喷油器的作用

①使一定数量的燃油得到良好的雾化。

②使燃油的喷射按燃烧室类型合理分布。

6.喷油泵的作用

①提高油压（定压）：将喷油压力提高到10MPa～20MPa。

②控制喷油时间（定时）：按规定的时间喷油和停止喷油。

③控制喷油量（定量）：根据柴油机的工作情况，改变喷油量的多少，以调节柴油机的转速和功率。

8.输油泵

①作用：使柴油产生一定的压力，用以克服滤清器及管路阻力，保证连续不断地向喷油泵输送足够的柴油。

②组成：由泵体、活塞、进油阀、出油阀及手油泵等组成。装在喷油泵体上，由喷油泵凸轮轴上的偏心轮驱动。

课件：柴油机燃油供给系统

课件：电控柴油喷射系统

视频：柴油机喷油器

视频：柴油欧三电磁喷油器工作原理

视频：柴油机工作过程

视频：比亚迪 G6涡轮增压器

随堂讨论：

随堂测验：

章节测试：
