教学时数：  2 学 时

课    题：  钳工的常用设备

教学目标：

钳工初步认识，掌握常用设备的操作原理

教学重点：

1.钳工常用设备

2.台虎钳、砂轮机的几点注意事项

教学难点：

             台虎钳、钻床的工作原理

教学方法：

            讲授法

教  具：

           钳台、台虎钳、砂轮机、挂图

教学内容及步骤：

〈复习提问〉

             机械工种分为哪几类？

〈引入新课〉

           由钳工工种的特点引入

〈讲授新课〉

 §1.1钳工常用设备

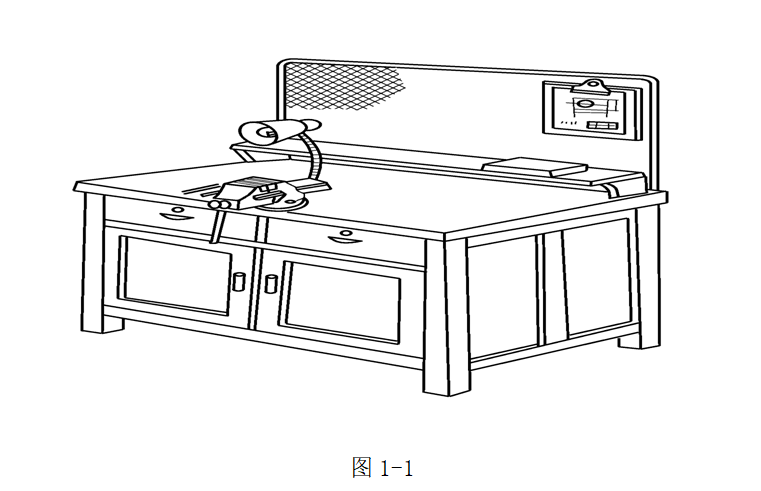

钳台

钳台的用途：

钳台也称钳工台或钳桌，用木材或钢材制成，其式样可以根据要求和条件决定，主要作用是安装台虎钳。钳台长、宽、高尺寸的确定钳台台面一般是长方形，

长、宽尺寸由工作需要决定，高度一钳台般以800mm～900mm为宜以便安装上台虎钳后，让钳口的高度与一般操作者的手肘平齐，使操作方便省力。

1.台虎钳的用途、规格类型：

a、用途：台虎钳是专门夹持工件的，

b、规格：台虎钳的规格是指钳口的宽度，常用的有100mm， 125mm，150mm等

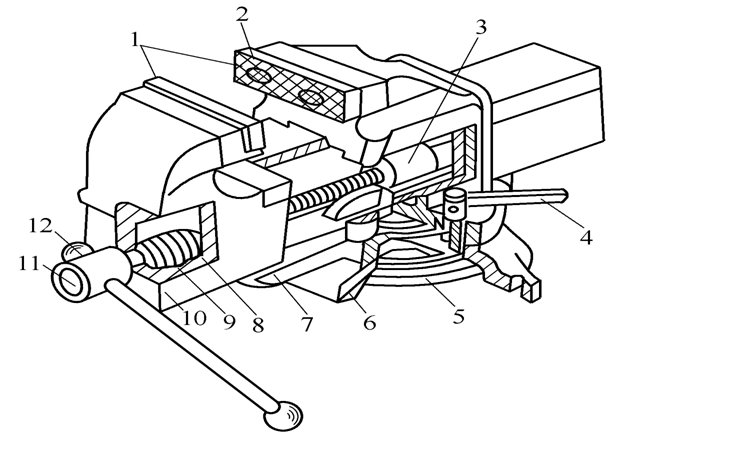

图1-2  台虎钳

1—钳口；2—螺钉；3—螺母；4、12—手柄；5—夹紧盘；6—转盘座；7—固定钳身；8—挡圈；9—弹簧；10—活动钳身；11—丝杆二、 台虎钳      c、类型：类型有固定式和回转式两种

2、回转式台虎钳的工作原理：

     回转式台虎钳的钳身可以相对于底座回转（详细讲解书图1-2a），能满足不同方位的加工需要，使用方便、应用广泛。

使用台虎钳的注意事项：

（1）、夹紧工件时松紧要适当，只能用手力拧紧，而不能借用助力工具加力，一是防止丝杆与螺母及钳身受损坏，二是防止夹坏工件表面。

（2）、强力作业时，力的方向应朝固定钳身，以免增加活动钳身和丝杆、螺母的负载，影响其使用寿命。

（3）、不能在活动钳身的光滑平面上敲击作业，以防止破坏它与固定钳身的配合性。

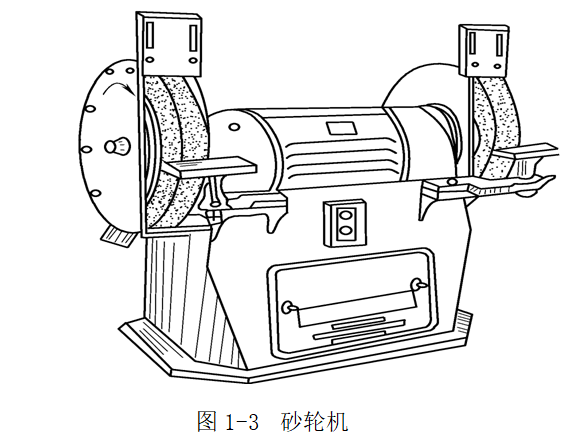

（4）、对丝杆、螺母等活动表面，应经常清洁、润滑，以防止生锈。砂轮机砂轮机的用途：磨削各种刀具或工具

砂轮机使用时的注意事项：（强调）

砂轮机的旋转方向要正确；

b、砂轮起动后，应等砂轮旋转平稳后再开始磨削，若发现砂轮跳动明显，应及时停机休整；

c、砂轮机的搁架与砂轮之间的距离应保持在3mm以内，以防止磨削件轧人，造成事故；

d、磨削过程中，操作者应站在砂轮的侧面或斜对面，而不要站在正对面。

钻床

介绍钻床的用途：钻床是加工孔的设备；

钳工常用钻床的种类：

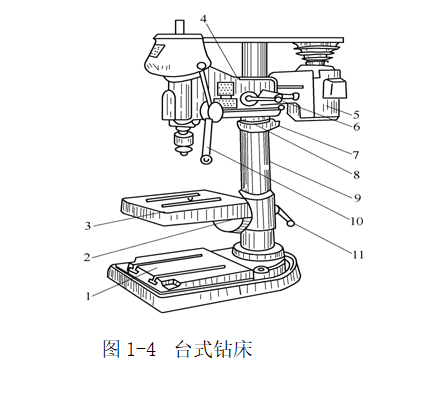

（1）、台式钻床：

1—底座面；2—锁紧螺钉；3—工作台；4—头架；5—电动机；6—手柄；7—螺钉；8—保险环；9—立柱；10—进给手柄；11—锁紧手柄

介绍台式钻床的规格：

    台式钻床是一种小型钻床，一般用来钻直径为13mm以下的孔，台式钻床的规格是指所钻孔的最大直径，常用的有6mm，12mm等几种规格。常用台式钻床的工作原理（讲解书图1-4）

台式钻床的特点：

  这种钻床具有很大的灵活性，能适应各种情况的钻孔需要，但是由于它的最低转速较高（一般不低于400 r/min）不适于锪孔、铰孔。

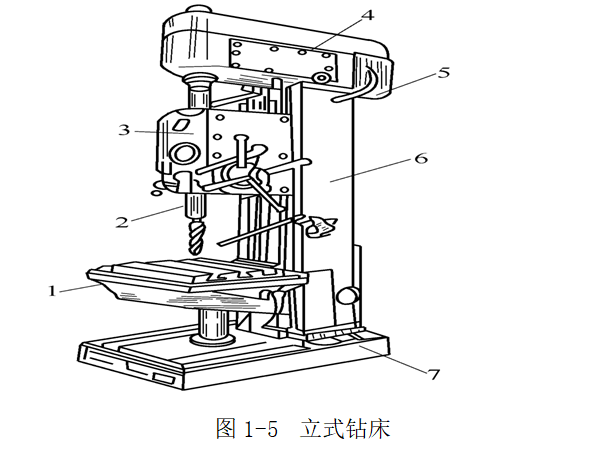

（2）、立式钻床：

 a、介绍立式钻床的规格：

   立式钻床一般用来钻中小型工件上的孔，其规格有25mm、35mm、40mm，50mm等几种规格。

 b、立式钻床的工作原理（讲解书图1-5）

 c、立式钻床的优点：

      立式钻床的结构比较完善，功率较大，又可以实现机动进给，因此可以获得较高的生产效率和加工精度。另外，它的主轴转速和机动进给量都有较大的变动范围，因而可以适应于不同材料的加工和进行钻孔、扩孔、锪孔、铰孔及攻螺纹等多种工作。

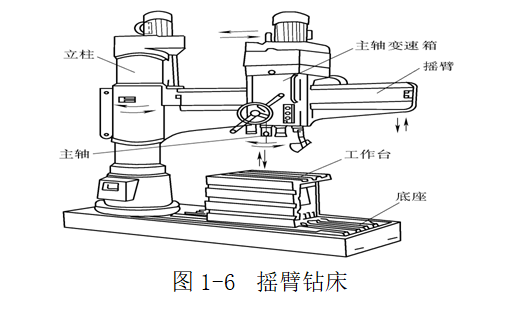

（3）、摇臂钻床：

a、摇臂钻床用于大工件及多孔工件的钻孔，除了钻孔外还能扩孔、锪平面、锪孔、铰孔、镗孔、套切大圆孔和攻螺纹等

  b、介绍摇臂钻床的结构

〈巩固练习〉

             让学生再看一遍所讲的内容

〈课堂小结〉

钳工的常用设备及用途；

台虎钳、砂轮机的几点注意事项。

〈作业布置〉

1.课堂作业：

2.书P6  1-2、1-3

3.课后作业：

4.书P6  1-1

〈预习思考〉

1.钻床分为哪几类、其规格是依据什么定的？

2.说说几种钻床的特点

〈教 后 感〉
