【任务内容】

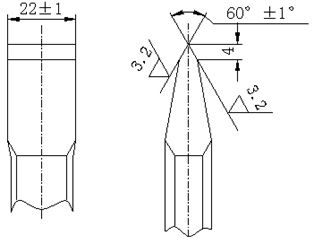

完成图1-9的扁錾刃磨制作
图1-9
【任务技能工艺要求】
（1）看懂图纸的文字、符号；
（2）正确选择材料；
（3）正确选择和使用工、器具及检测仪器；
（4）按给定图纸要求进行扁錾刃磨制作，划线正确，工艺符合要求；操作过程遵守安全规程，文明生产。
技术要求： 1）毛坯件尺寸：51×41×24（各面机加工）；
2）锐角倒钝。
【任务所需材料、设备、工具】
（1）材料、设备表
| 序号 | 名 称 | 型号 规格 | 单位 | 数量 | 备注 |
| 1 | 台钻床 | Z512 | 台 | 1 | 参考 |
| 2 | 砂轮机 | 250～300 | 台 | 1 | 参考 |
| 3 | 扁錾 | 150 | 支 | 1 | 参考 |
| 4 | 钻头 | φ10～12.5 | 支 | 1 | 参考 |
| 5 | 平口虎钳 | 125～150 | 台 | 1 | 参考 |
备注：划线平台、钻床、砂轮机、钳台及附件配套齐全，布局合理。
（2）工具准备：扁錾、万能角度尺、角度样板尺、防护眼镜、冷却水容器、毛刷、抹布等。
（3）准备工作：
1）每个工位至少保证2平方米的面积，每个工位有固定工作台，右上角贴有工号，现场采光要好，工作面不少于100平方米，不足部分采用局部照明补充；
2）现场应干净整洁，无环境干扰，空气新鲜；操作前由教师检查现场各工位准备的材料、工、器具、仪器是否齐全，所贴工号是否有遗漏。
【任务技能评分标准】
考核实行百分制，成绩达60分(含) 以上者为合格,考核时间为60分钟，在规定时间内未完成者不得分，视为不合格。其余技能评分标准如下表所示;
| 考核要素 | 考核要求 | 配分 | 评分标准 | 扣分 | 得分 | 备注 |
| 序号 | 名称 |
| （1） | 识 图 | 看懂图纸，正确解释文字、符号意义，正确画出加工界线 | 5 | 1)错误解释文字、符号意义，每个扣1分 2)划线错误每处扣1分 |
|
|
|
| （2） | 选择材料 | 正确选择材料 | 10 | 1)材质不符合要求扣5分 2)几何尺寸不当扣5分 |
|
|
|
| （3） | 选用量具、仪器 | 按给定考件正确选择和使用检测量具、仪器 | 10 | 1)错误选择检测量具、仪器扣5分 2)使用方法不正确扣2分 |
|
|
|
| （4） | 选用工、器具 | 正确选择和使用工、器具，操作姿势规范 | 10 | 1)工、器具选择不正确扣1分 2)工、器具使用方法不正确、操作姿势不规范均扣2分 |
|
|
|
| （5） | 安全与文明生产 | 执行国家有关部委、行业及本企业电工安全规程、试行规范、条例，与职业道德有关等内容 | 5 | 1)违反安全技术规程和安全操作规程，每项扣1分 2)操作现场工、器具和仪表、材料摆放不整齐扣0.5分 3)不听指挥，发生设备、人身事故取消考试资格 |
|
|
|
| （6） | 工具刃磨操作 | 按给定图纸和工件正确操作，质量符合标准合图纸要求，按时完成 | 60 | 1)外形尺寸每超差0.5毫米扣10分 2)角度每超差1°扣10分 |
|
|
|
| \合 计 | 100 |
|
|
|
|
