【任务内容】

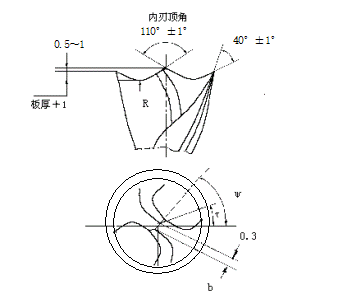

  完成图1-4中的磨薄板钻头制作

图1-4

【任务技能工艺要求】

（1）看懂图纸的文字、符号；

（2）正确选择材料；

（3）正确选择和使用工、器具及检测仪器；

（4）按给定图纸要求进行磨薄板钻头制作，划线正确，工艺符合要求；操作过程遵守安全规程，文明生产。

技术要求： 1）用麻花钻头两主切削刃磨成圆弧形切削刃；

               2）磨后试钻。

【任务所需材料、设备、工具】

（1）材料、设备表

备注：划线平台、钻床、砂轮机、钳台及附件配套齐全，布局合理。

（2）工具准备：手锤、样冲、角度尺、角度样板尺、标准麻花钻头（φ10～12.5）、防护眼镜、冷却水容器、毛刷等。

（3）准备工作：

     1）每个工位至少保证2平方米的面积，每个工位有固定工作台，右上角贴有工号，现场采光要好，工作面不少于100平方米，不足部分采用局部照明补充；

     2）现场应干净整洁，无环境干扰，空气新鲜；开始制作前由教师检查各工位准备的材料、工、器具、仪器是否齐全，所贴工号是否有遗漏。

【任务技能评分标准】

  考核实行百分制，成绩达60分(含) 以上者为合格,考核时间为120分钟，在规定时间内未完成者不得分，视为不合格。其余技能评分标准如下表所示;
