【任务内容】
做出图1-2中的压模

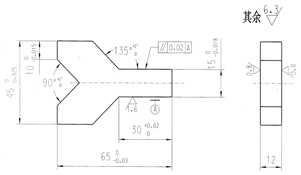

图1-2
【任务技能工艺要求】
（1）公差等级：锉配IT7、攻螺纹7H
（2）形位公差：锉配0.03～0.02mm
（3）表面粗糙度：锉配Ra1.6μm、攻螺纹Ra6.3μm
（4）时间定额：360分钟
（5）其他方面：配合间隙≤0.03mm
技术要求：以凸件为基准，凹件配作，配合换位间隙≤0.03mm。
【任务所需材料、设备、工具】
（1）材料准备
| 序号 | 材料名称 | 规格 | 数量 | 备注 |
| 1 | 45 | 105×75×15mm | 1 | 图A |
| 2 | 45 | 70×50×15mm | 1 | 图B |

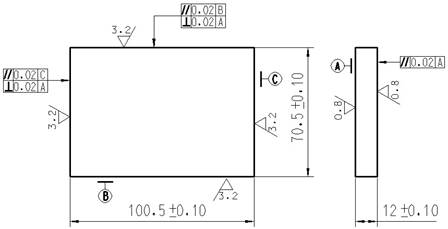

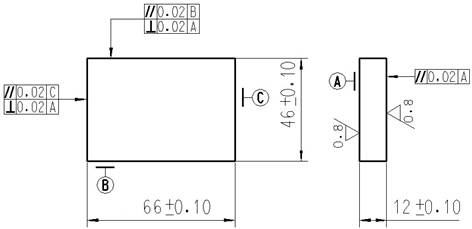

压模备料图：
图A
图B
（2）设备准备
| 序号 | 名称 | 规格 | 序号 | 名称 | 规格 |
| 1 | 划线平台 | 2000×1500mm | 4 | 钳台 | 3000×2000mm |
| 2 | 方箱 | 205×205×205mm | 5 | 台虎钳 | 125mm |
| 3 | 台式钻床 | Z4112 | 6 | 砂轮机 | S3SL－250 |
备注：划线平台、钻床、砂轮机、钳台及附件配套齐全，布局合理。
（3）工、量、刃具准备
| 名称 | 规格 | 精度 （读数值） | 数量 | 名称 | 规格 | 精度 （读数值） | 数量 |
| 游标高度尺 | 0～300mm | 0.02mm | 1 | 表架 |
|
| 1 |
| 游标卡尺 | 0～150mm | 0.02mm | 1 | 正弦规 | 100×80mm | 一级 | 1 |
| 90°角尺 | 100×63mm | 一级 | 1 | 平锉 | 300mm（1号纹） |
| 1 |
| 万能角度尺 | 0°～320° | 2´ | 1 | 250mm（2号纹） |
| 1 |
| 检验棒 | φ10mm | h6 | 3 | 200mm（3号纹） |
| 1 |
| 刀口尺 | 125mm | 一级 | 1 | 200mm（4号纹） |
| 1 |
| 千分尺 | 0～25mm | 0.01mm | 1 | 200mm（5号纹） |
| 1 |
| 25～50mm | 0.01mm | 1 | 三角锉 | 150mm（1号纹） |
| 1 |
| 50～75mm | 0.01mm | 1 | 150mm（3号纹） |
| 1 |
| 75～100mm | 0.01mm | 1 | 150mm（4号纹） |
| 1 |
| 塞规 | φ10mm | h6 | 1 | 150mm（5号纹） |
| 1 |
| 直柄麻花钻 | φ4mm |
| 1 | 整形锉 |
| 1组 |
| φ9.7mm |
| 1 | 钳工常用工具 | 锯弓、锯条、手锤、錾子、划针、划规、样冲、钢板尺、软钳口、锉刀刷、机油 |
| 百分表 | 0～0.8mm | 0.01mm | 1 |
| 量块 | 38块 | 一级 | 1 |
【任务技能评分标准】
考核实行百分制，成绩达60分(含) 以上者为合格,考核时间为360分钟，在规定时间内未完成者不得分，视为不合格。任务配分由现场考核和压模两部分组成，现场考核技能评分标准如下表所示：
| 序号 | 考核内容 | 考核要求 | 配分 | 评分标准 |
| 1 | 准备工作 | 平衡件精度复核 | 1 | 未复核扣0.5分 |
| 2 | 平衡件清理 | 未清理扣0.3分 |
| 3 | 平衡件清洗，保持洁净 | 未清洗扣0.2分 |
| 4 | 调整 | 静、动平衡调整方法正确 | 7 | 方法不正确扣3分 |
| 5 | 校正不平衡量方法正确 | 方法不正确扣2分 |
| 6 | 正确操作各种平衡装置 | 操作不正确扣2分 |
| 7 | 试验 | 消除不平衡因素达到要求 | 2 | 超差扣2分 |
| 合计 | 10 |
|
压模评分标准如下表所示：
| 序号 | 考核 内容 | 考核要求 | 配分 | 评分标准 | 检测 结果 | 扣 分 | 得 分 |
| 1 | 锉配 | 65 mm | 5 | 超差不得分 |
|
|
|
| 2 | 45mm | 5 | 超差不得分 |
|
|
|
| 3 | 30 mm | 4 | 超差不得分 |
|
|
|
| 4 | 15mm | 5 | 超差不得分 |
|
|
|
| 5 | 10mm | 6 | 超差不得分 |
|
|
|
| 6 | 135° | 6 | 超差不得分 |
|
|
|
| 7 | 90° | 8 | 超差不得分 |
|
|
|
| 8 | 表面粗糙度：Ra1.6μm | 6 | 升高一级不得分 |
|
|
|
| 9 | 配合换位间隙≤0.03mm | 25 | 超差不得分 |
|
|
|
| 10 | 攻螺纹 | 4－M10 | 8 | 超差不得分 |
|
|
|
| 11 | 36±0.03mm | 4 | 超差不得分 |
|
|
|
| 12 | 46±0.03mm | 4 | 超差不得分 |
|
|
|
| 13 | 表面粗糙度：Ra6.3μm | 4 | 升高一级不得分 |
|
|
|
| 合 计 | 90 |
|
|
|
|
其中现场考核占10分，压模占90分，共计100分，考核达60分及以上，视为合格。
