思政目标：各种量具是保证零件加工精度的关键。需要学生不断地练习并总结经验，需要培养学生吃苦耐劳的劳模精神和精益求精的工匠精神。

学习重点：1.掌握万能游标量角器的原理及测量方法。

          2.熟练规范地使用万能游标量角器对各种工件进行测量。

          3.会使用万能游标量角器对各种结构工件进行测量和计算。

学习难点：万能游标量角器使用方法及测量操作要点。

学习方法：教学视频学习、微课学习、章节自测、测量实践训练。

学习用具：多媒体教学仪、万能游标量角器、典型工件、参考资料等。

二、万能游标量角器 （万能角度尺）

万能游标量角器可以测量零件和样板等的内外角度，测量范围为0°～320°，标准分度值值有2′和5′两种。

          1—游标;2—扇形板;3—基尺;4—制动器; 5—底板;6—角尺;7—直尺;8—夹紧块

1.测量原理：

    在扇形板2上刻有间隙为1°的刻度线，共120格。游标1固定在底板5上，它可以沿扇形板转动，上面刻有30格刻度线，对应扇形板上的刻度数为29度，则游标上每格度数=29/30=58′，扇形板与游标每格相差1°-58′=2′，即万能游标量角器的测量精度为2′。

2.读数方法

（a）读出游标零线前的整度数。

（b）从游标上读出角度“分”的数值。

（c）把整度数和“分”数值相加，即为被测工件的角度数值。

3.游标万能角度尺的使用方法

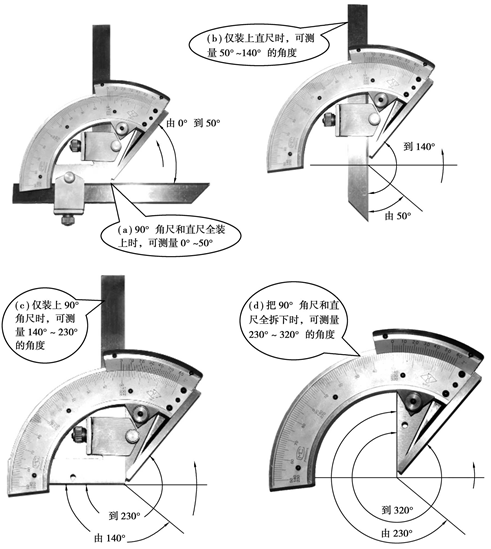

      游标万能角度尺的90°角尺和直尺可以移动和拆换，因此它可以测量0°～320°的任何角度，如图所示。
