思政目标：钳工是以手工操作为主，灵活性很强，加工质量与操作人员关系很大。需要学生不断地练习并总结经验，要培养学生吃苦耐劳的劳模精神和精益求精的工匠精神。

学习重点：1.熟悉钳工常用的设备以及工作环境。

                 2.掌握钳工工作台、台虎钳、砂轮机和钻床的使用规则。

学习难点：台虎钳、砂轮机和钻床的种类规格、加工范围及安全操作规程。

学习方法：教学视频学习、微课学习、章节自测、实践场地参观。

学习用具：多媒体教学仪、钳工常用设备、参考资料等。

一、钳工常用设备

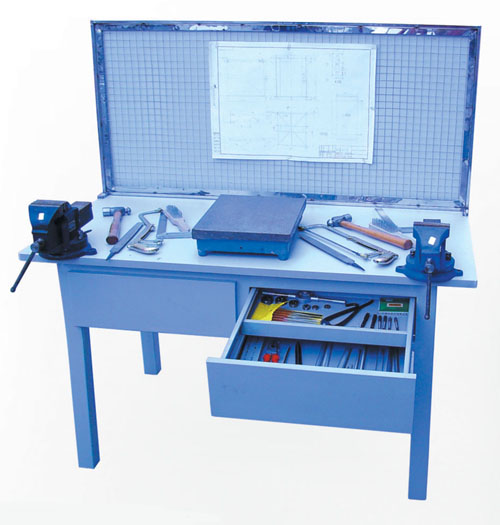

  1.钳台：钳台也称钳桌，它是钳工操作的专用工作台。

 2.台虎钳：台虎钳装在钳台上用来夹持工件，其规格以钳口的宽度来表示，常用的有100 mm（4 in）、125 mm（5 in）和150 mm（6 in）等 。

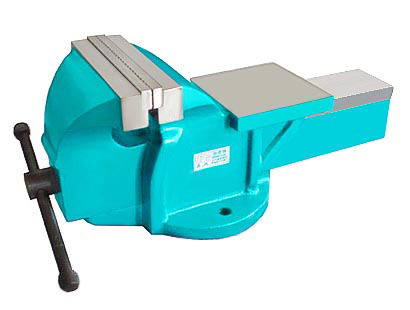

固定式台虎钳

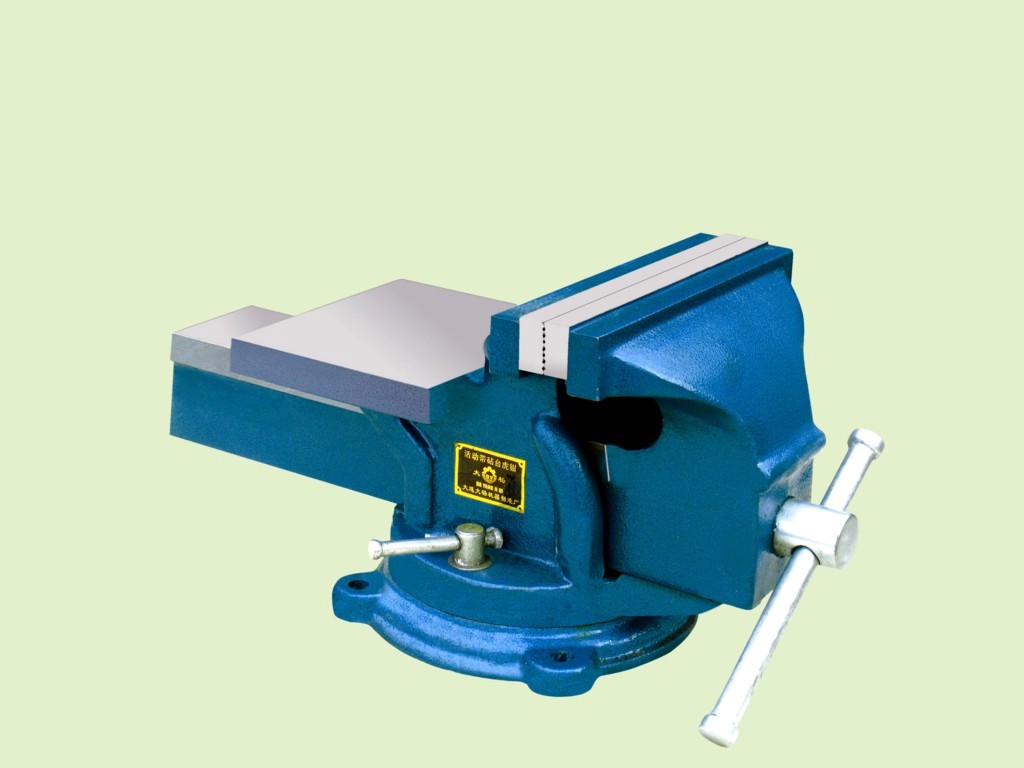

回转式台虎钳

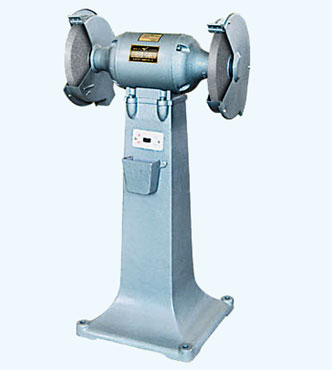

 3.砂轮机

砂轮机是刃磨钻头、錾子、刮刀及各种刀具的专用设备。砂轮机主要由砂轮、电动机和机体组成。

    4.钻床

钻床是一种常用的孔加工机床。钻床上可装夹钻头、扩孔钻、锪钻、铰刀、镗刀、丝锥等刀具，用来进行钻孔、扩孔、锪孔、铰孔、镗孔以及攻螺纹等工作。

（1）钻床类型：根据钻床结构和适用范围不同，可将其分为台式钻床（简称台钻）、立式钻床（简称立钻）和摇臂钻床三种。

     1）台式钻床是一种可放在台子上或专用的架子上使用的小型钻床，其最大钻孔直径一般在12mm以下。台式钻床主轴转速很高，常用三角皮带传动，由多级皮带轮来变换转速。

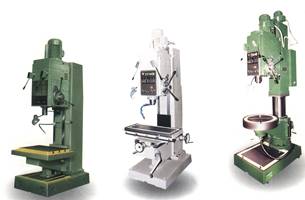

    2）立式钻床的规格及特点

立式钻床最大钻孔直径有25 mm、35 mm、40 mm和 50 mm等几种，一般用来加工中型工件。立式钻床一般具有自动进给功能。由于它的功率及结构强度较高，因此加工时允许采用较大的切削用量。

    3）摇臂钻床

摇臂钻床的主轴变速箱能在摇臂上做较大范围的移动，摇臂能绕立柱中心做360°回转，并可沿立柱上下移动，摇臂钻床能在很大范围内工作。摇臂钻床的主轴转速范围和走刀量范围比较宽，因此工作时可获得较高的生产率和加工精度。

二、钳工的安全文明生产

钳工安全操作规程如下:

（1）工作前，必须对工作现场和所需用的各种工具检查一遍，避免发生意外危险。

（2）操作前，应先熟悉图样、工艺文件及有关技术要求，严格按规定加工。

（3）用台虎钳夹紧工件前，应先检查台虎钳的紧固性。若装卡面为已加工表面，则钳口部位需加铜质或铝质等软质垫板，以保护工件及钳口。

（4）工作时，锤头与錾子头部不应有油。

（5）根据工件表面粗糙度要求，选择不同锉齿的锉刀进行锉削，细锉不可用做粗锉。

（6）保持锉刀齿面清洁，经常用锉刀刷清理。

（7）正确地掌握量具、刃具的使用方法与维护方法，保证量具、刃具的精度与测量的准确性。

（8）锯割时，应根据工件的硬度、尺寸和外形选择锯齿的粗细。

（9）钻削时，严禁戴手套接近旋转体。

（10）攻螺纹或套螺纹时，应根据不同材质的工件，合理地选用润滑油。

（11）铰孔时要用力平稳，压力不宜太大。

（12）刃磨平面刮刀时，在刮刀顶端两侧应有少许圆角，以避免刮研对工件表面造成划伤。

（13）对孔进行研磨时，应根据工艺文件要求，检查研磨前孔的尺寸精度、形状误差、表面粗糙度，根据检查结果选择合适的研磨棒。

（14）錾削工件时应戴上防护眼镜，并在钳台上用护具进行防护，以防伤人。

（15）使用手工电动工具时，应遵守安全操作规程，戴上绝缘手套。

（16）拆卸无图样的机器设备时，必须按照拆卸的顺序，在拆下的零件上做出顺序标记， 以便日后组装。
