Quartus使用教程

软件使用说明：

Intel的Quartus软件不同版本支持不同的芯片，使用FPGA口袋实验板开展实验可以选择Quartus13.0以上的所有版本，包括最新版的Quartus Prime。本学期推荐版本19.1Lite版。使用实验室GW48-PK2则需要使用Quartus9.0版本。各版本实际操作差异不大，大家可以参考以下B站视频自主学习。

本学期推荐版本Quartus Lite 19.1

1.文本教程

2019级7班宋林同学总结了一份Quartus使用指南，相当详细，现分享给大家，大家一起学习一起讨论。

感谢@宋林同学的分享！

2.视频教程

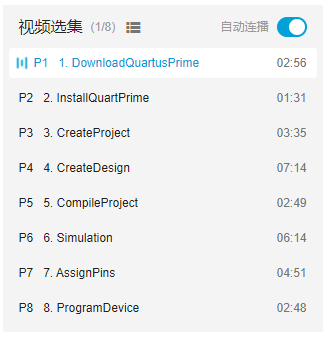

软件操作视频指导可以访问以下链接（B站视频，版本为18.1，与19.1操作基本一样。) 总计8个视频，包括下载、安装、创建工程、设计输入、编译、仿真、指配管脚、器件配置完整流程：

第一视频地址如下：https://www.bilibili.com/video/BV1e5411t78Z?p=1

图片预览
