3.3 比例与尺度

在手绘设计图纸的早期阶段中，所绘制的概念图或许并没有十分准确的比例或尺度，因而物体的大小、背景及与之彼此之间的尺度关系，都必须通过一个具体的可以感知的度量系统来让看图者能够从中感知设计者所要传达的实际尺寸。适当在画面中的留白位置标以尺寸说明，或是对局部放大标注等都能够使图面具有一种完整且真实的感觉，这也是专业设计者最常运用的尺度说明方法。许多设计师喜欢在平面或立面的图纸中加以人物的绘制，实际上在图面上表达一个人物的同时，“人”作为设计尺度的标注物是有另一个理念上的意义的。即是将人物作为参照物，将它作为一副图纸画面的一个最简单的比例尺，这种方式对于正确的比例尺度表达是相当简单而快速且有 法可循的表达方式。

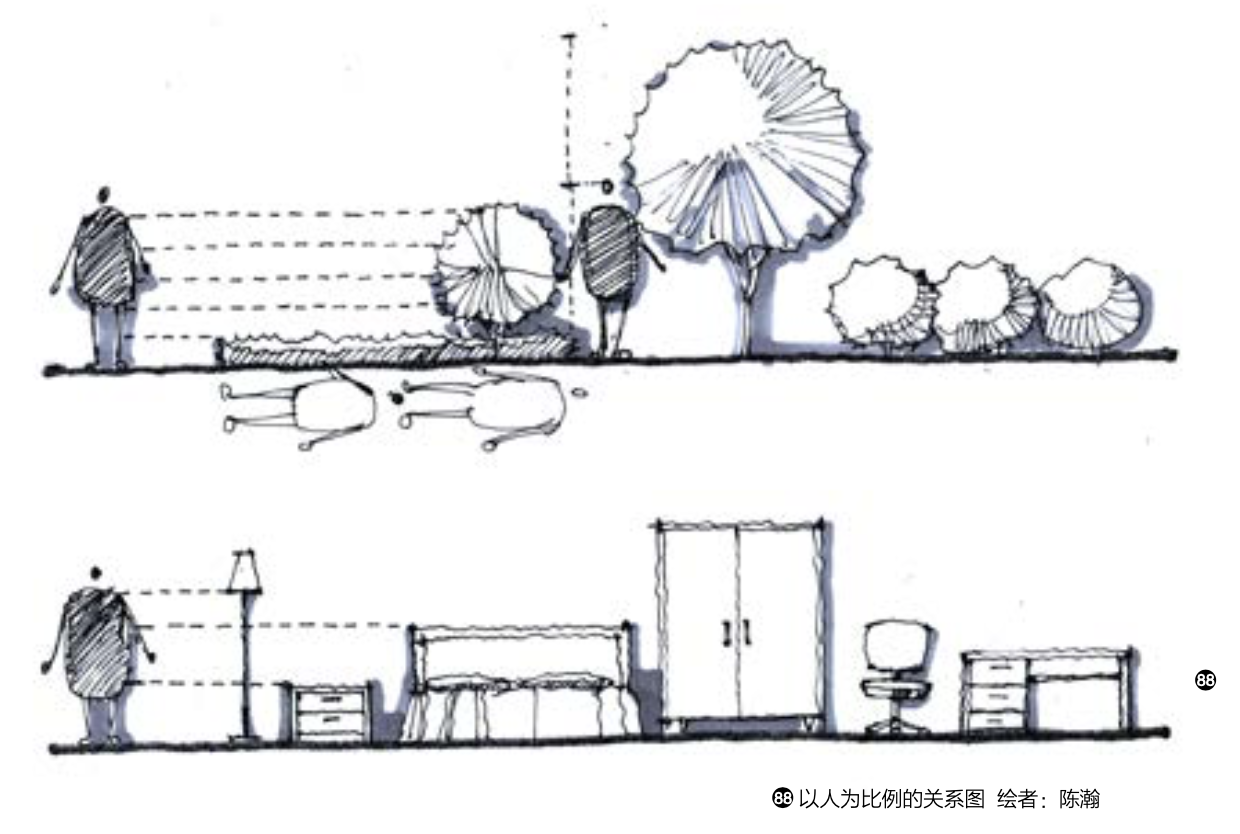

以人体作为尺度参照的几种制定尺度的方法:

1) 利用人体为比例尺度去测定物体的大小

2) 定制一个近似于人体高度的长度单体来作为图面的比例依据

3) 以人为单位制定比例标尺
