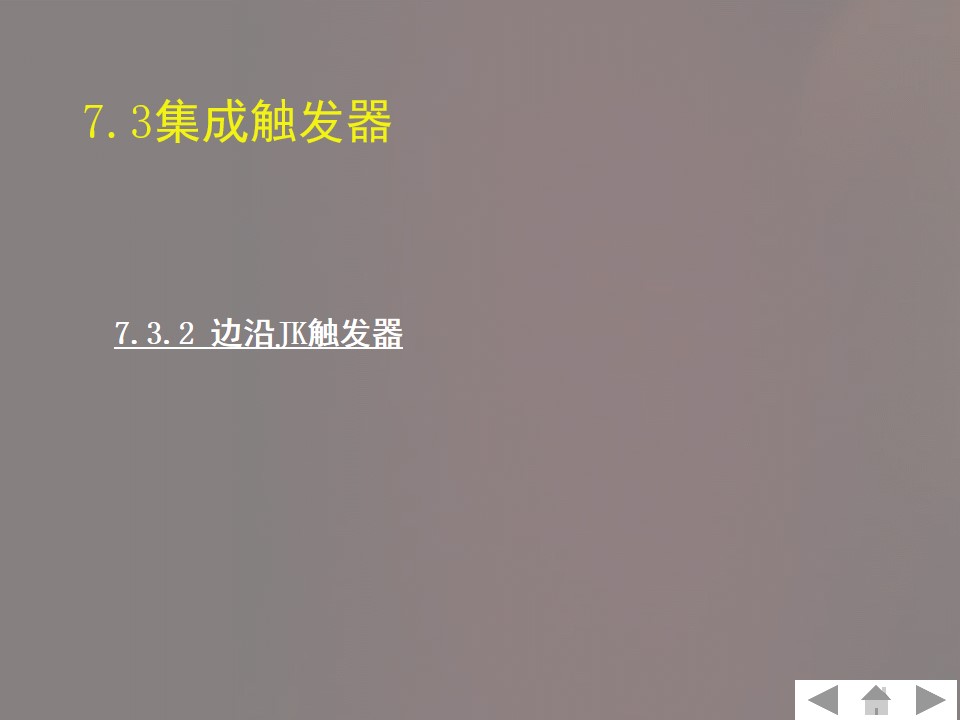

集成触发器

【学习目标】

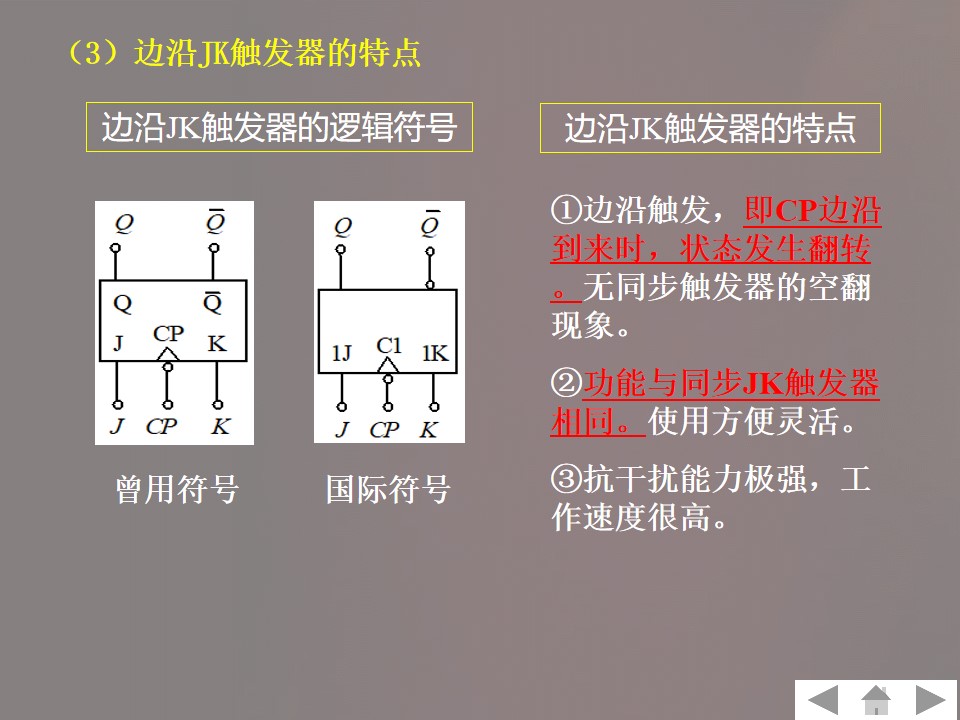

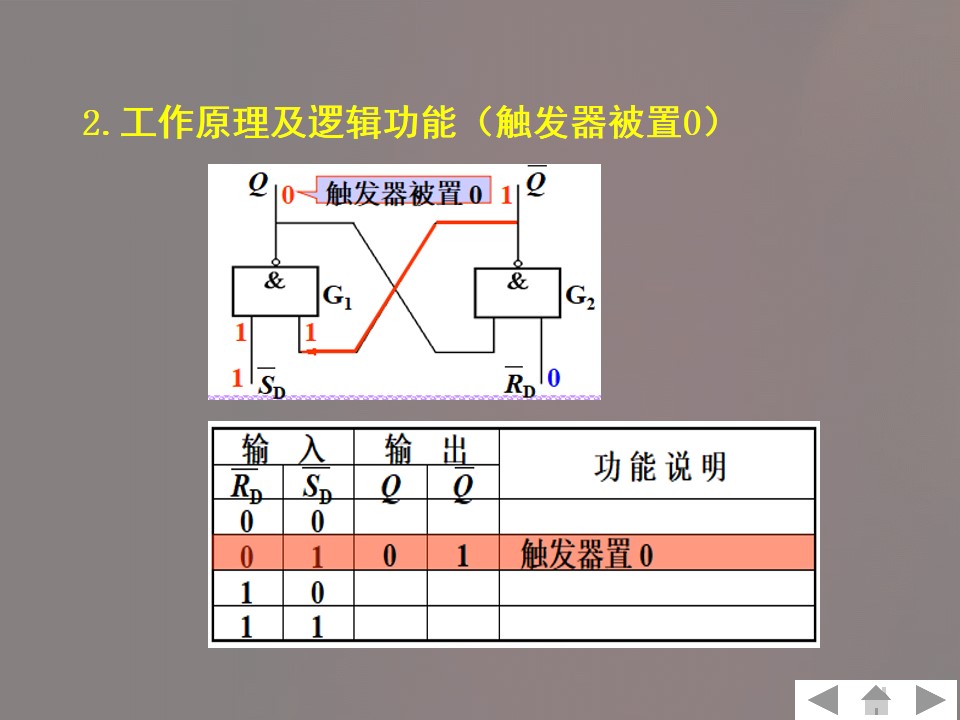

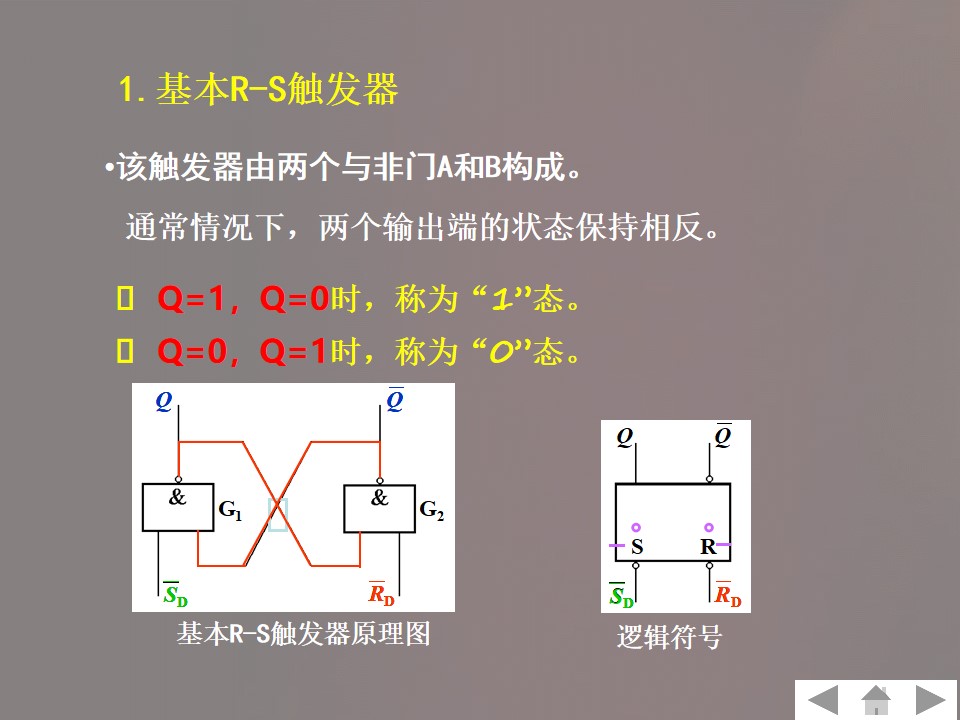

1）认知基本RS触发器和JK触发器。

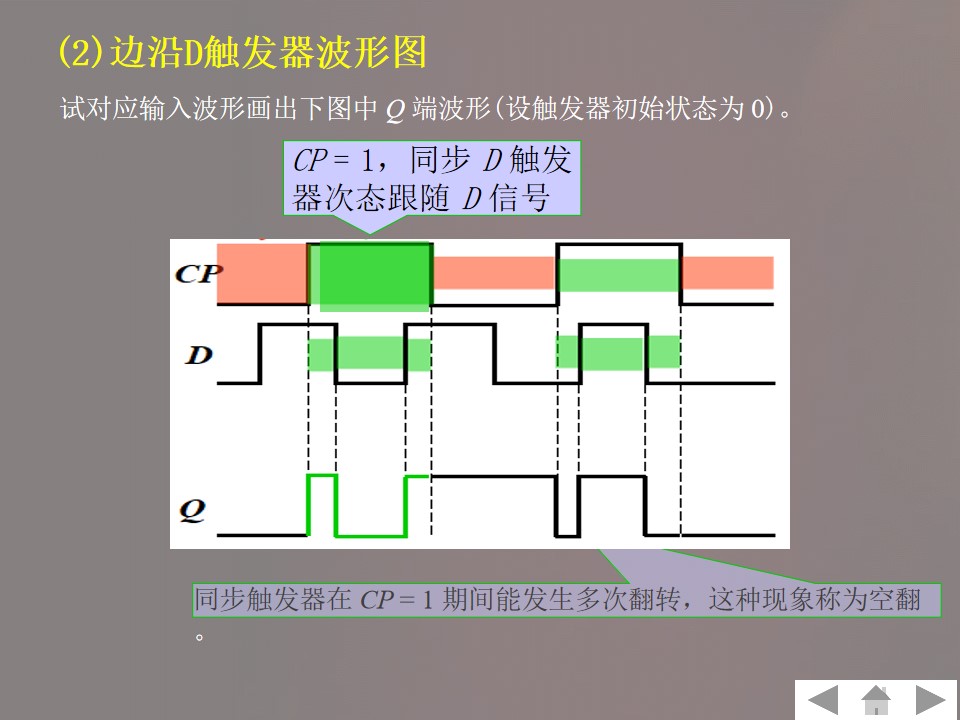

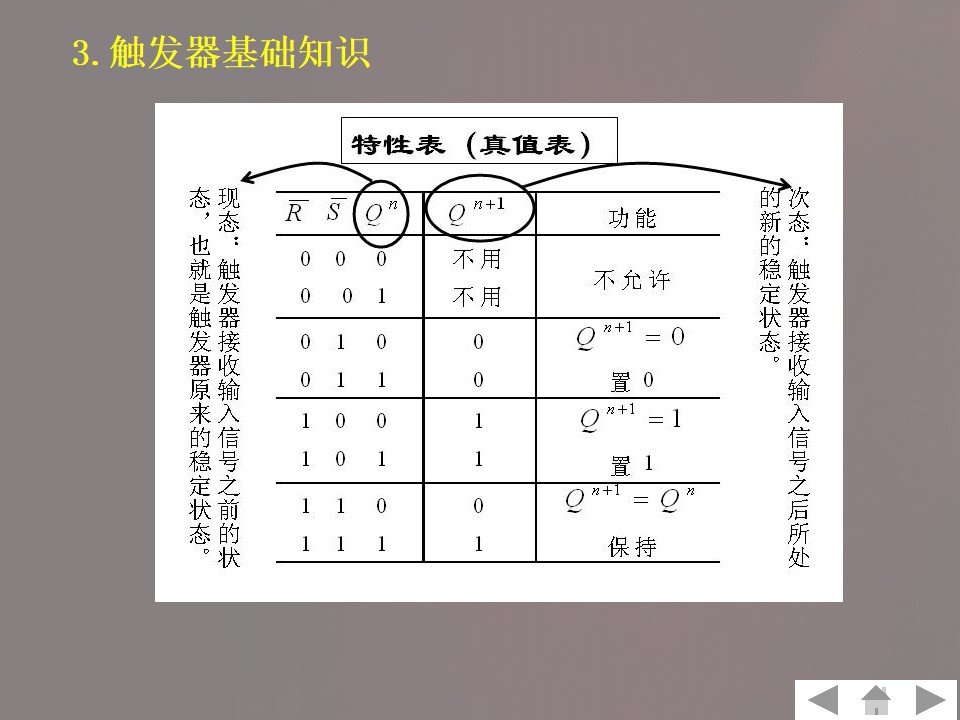

2）掌握集成RS触发器和JK触发器的逻辑功能分析,并根据触发脉冲、输入波形，熟练能画出RS触发器和JK触发器输出端波形。

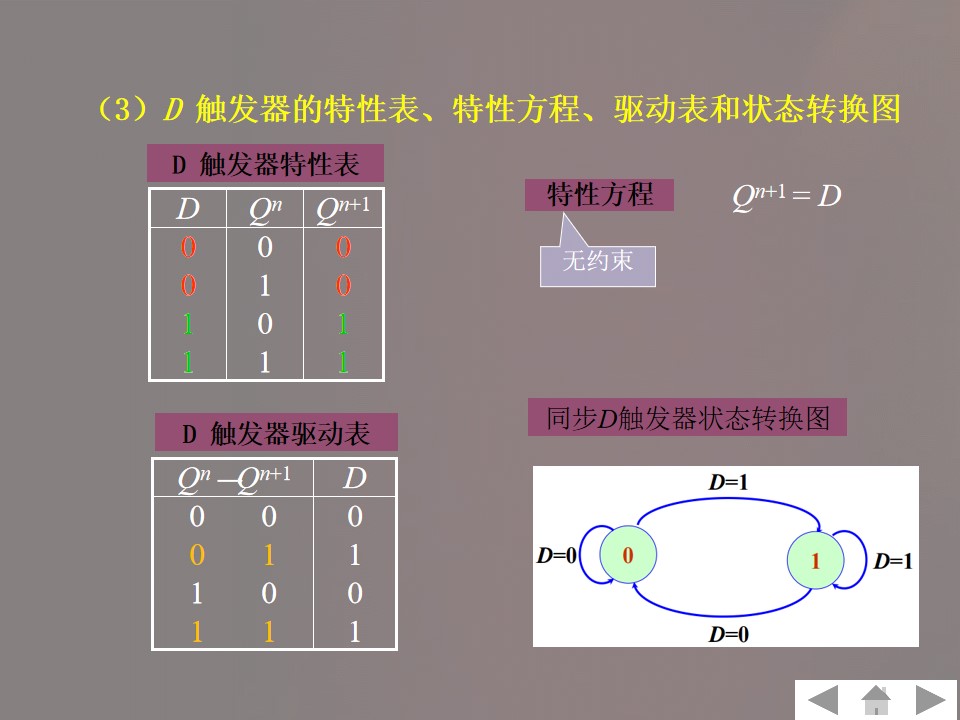

3）会使用触发器的特性方程。

【知识内容】
